1.1.1.2.2.9. Bemaßungen in der isometrischen Ansicht: Weitere zusätzliche Typen

Seit V12.13 konnten Bemaßungen in der isometrischen Ansicht der 2D-Ableitung [2D derivation] angezeigt werden. Siehe Abschnitt 1.2.1.3.1.6, „Bemaßungen in der isometrischen Ansicht“. Bislang galt eine Einschränkung auf die Typen HORIZONTAL, VERTICAL und PARALLEL.

Mit V12.14 können nun alle Typen, die im Typ [Type] Listenfeld angezeigt werden, für die isometrische Ansicht verwendet werden.

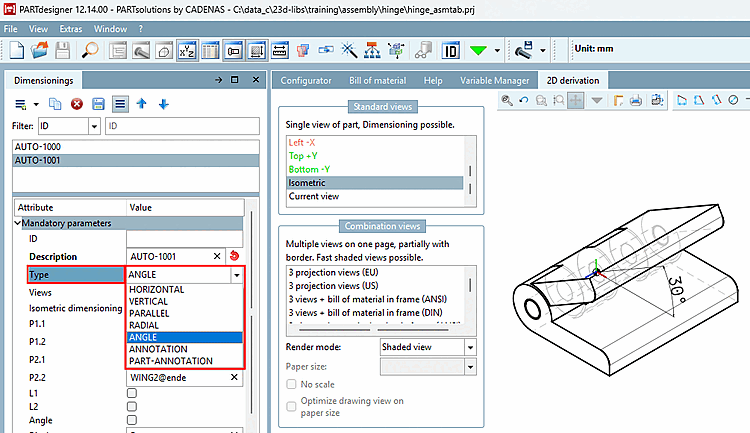

Beispiel: Isometrische Ansicht für Typ "ANGLE"

Beispiel: Isometrische Ansicht für Typ "ANGLE"

Weiterführende Informationen zu der Bemaßung von Ansichten finden Sie in dem Kapitel Abschnitt 7.16, „ Dockingfenster "Bemaßungen" “ in eCATALOG 3Dfindit.
