Clicca File o CAD.

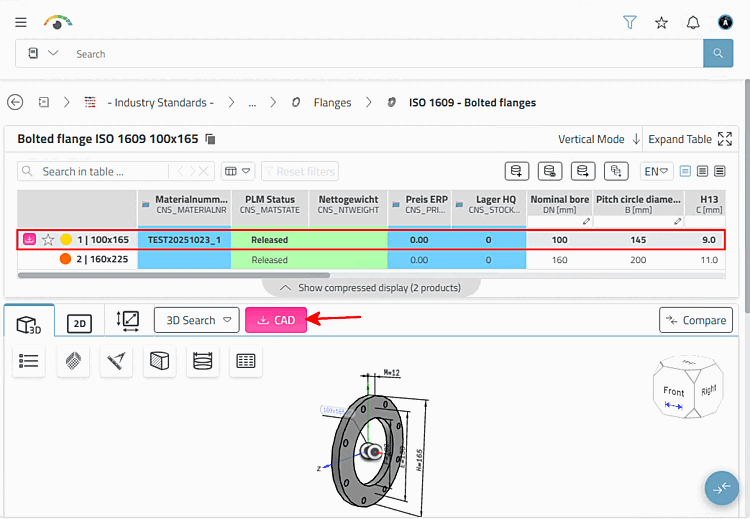

Nota Se le funzioni "Scarica i formati CAD 2D/3D" e "Trasferisci il pezzo al sistema CAD" sono entrambe disponibili, la prima funzione è fornita dal pulsante File. Figura 9.3.  Se l'opzione "Trasferire la parte al sistema CAD" non è disponibile, il pulsante è contrassegnato da "CAD". Figura 9.4.

Figura 9.5.

-> Si apre la finestra di dialogo per la selezione del formato CAD [CAD format selection].

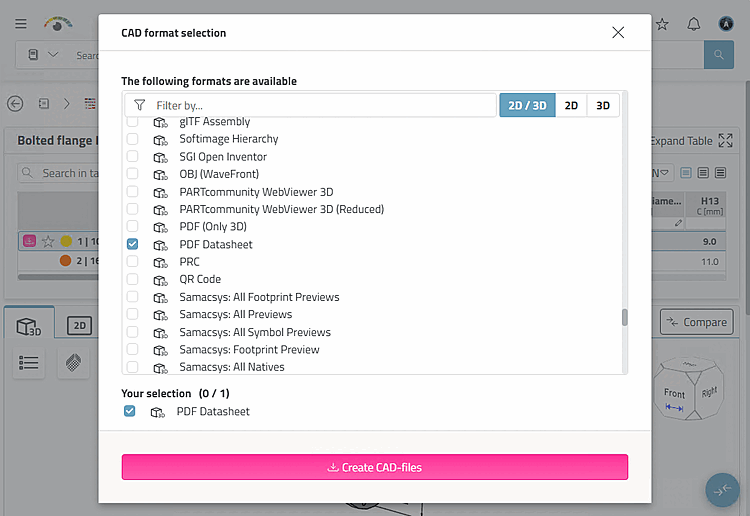

Figura 9.6. Selezione del formato CAD [CAD format selection]

Selezionare il formato desiderato dall'elenco.

(La selezione corrisponde alla preselezione amministrativa. È possibile una sola selezione (più il foglio dati PDF opzionale).^[35]

Fare clic su Crea file CAD [Create CAD-files].

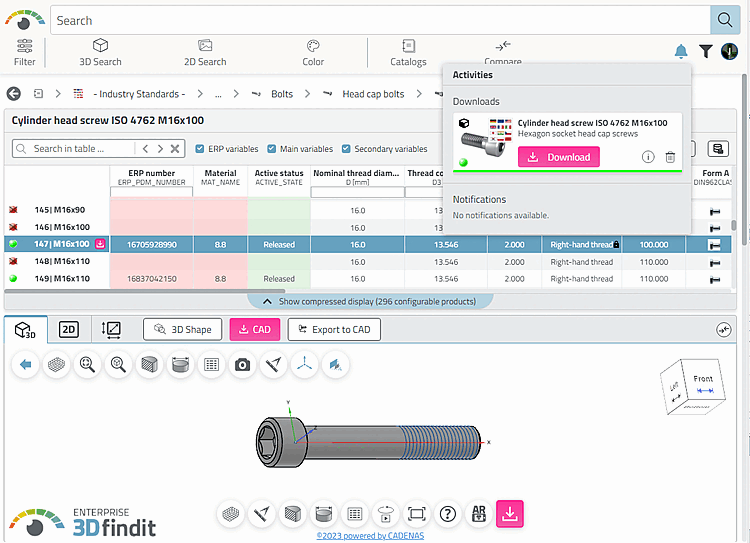

-> Si apre la finestra di dialogo Attività [Activities] e la parte generata viene proposta per il download.

Figura 9.7.

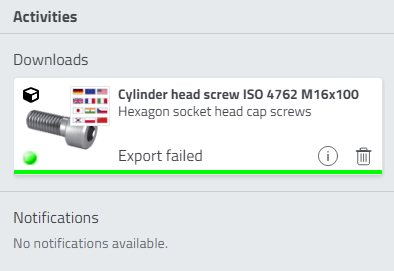

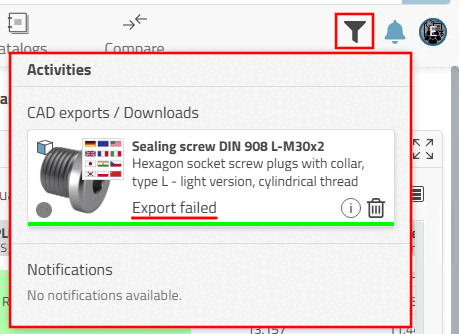

Se le impostazioni di configurazione non sono corrette, appare la dicitura Esportazione fallita.

Figura 9.8.

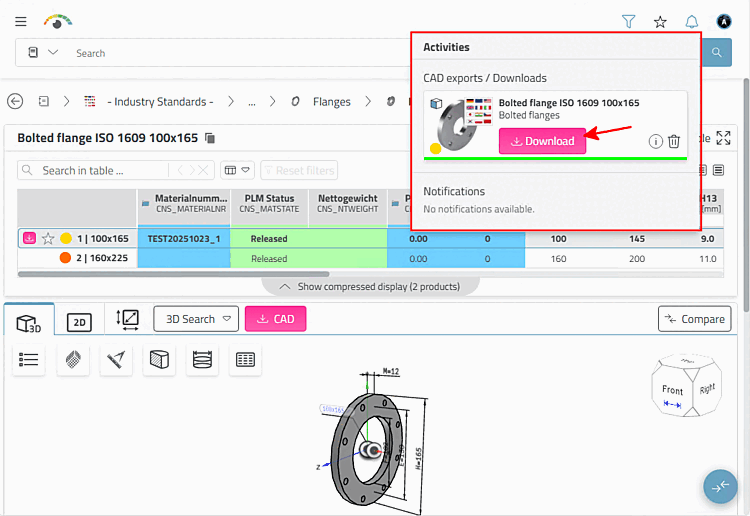

Nella finestra di dialogo Attività [Activities], fare clic sul pulsante scaricare.

-> La parte scaricata viene visualizzata in una finestra di Explorer. Fare clic su Apri file per passare alla directory di download.

Figura 9.9.
