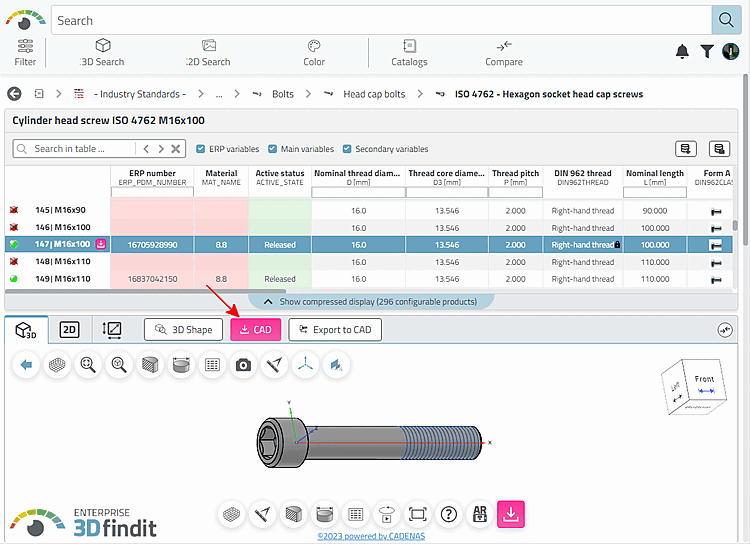

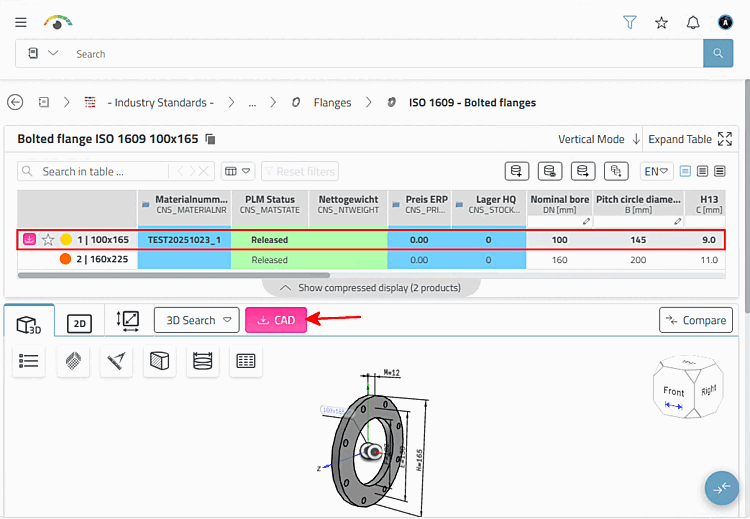

Klicken Sie auf File bzw. CAD.

Hinweis Wenn die Funktionen "Download 2D/3D CAD-Formate" und "Teil an CAD-System übergeben" beide angeboten werden, ist erstere Funktion durch den File Button gegeben. Wenn "Teil an CAD-System übergeben" nicht zur Verfügung steht, trägt der Button die Beschriftung "CAD".

-> Das Dialogfenster CAD Formatauswahl [CAD format selection] wird geöffnet.

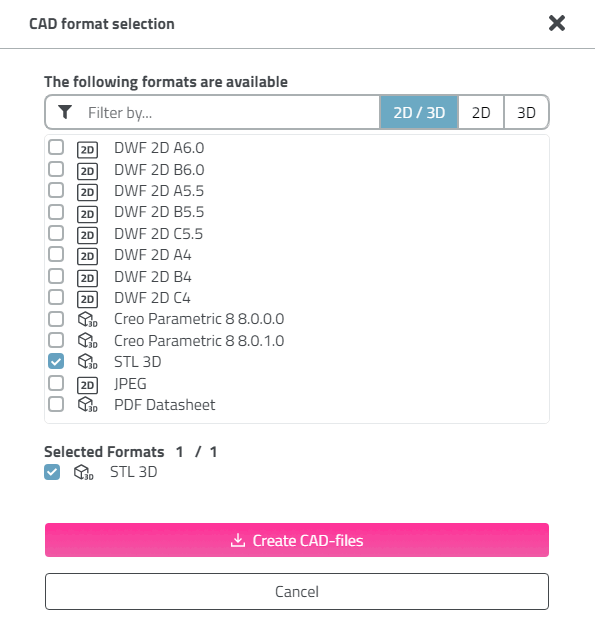

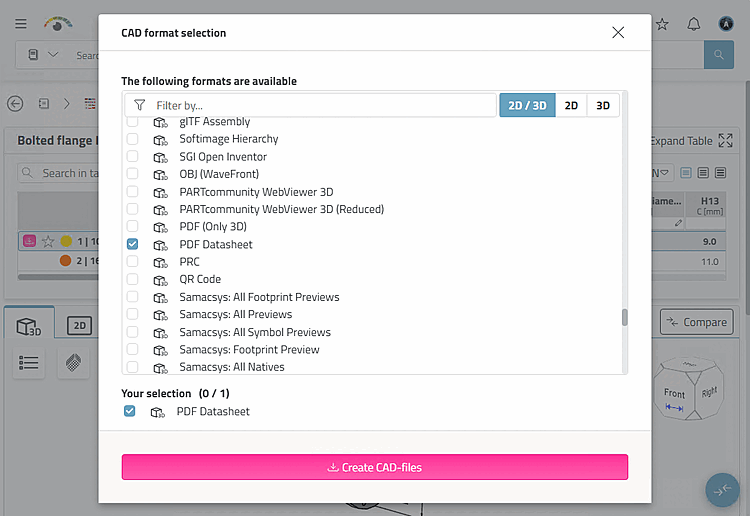

CAD Formatauswahl [CAD format selection]

Wählen Sie aus der Liste das gewünschte Format.

(Die Auswahl entspricht der administrativen Vorauswahl. Es ist nur eine Auswahl möglich (plus optional PDF Datasheet).^[35]

Klicken Sie auf CAD-Dateien erzeugen [Create CAD-files].

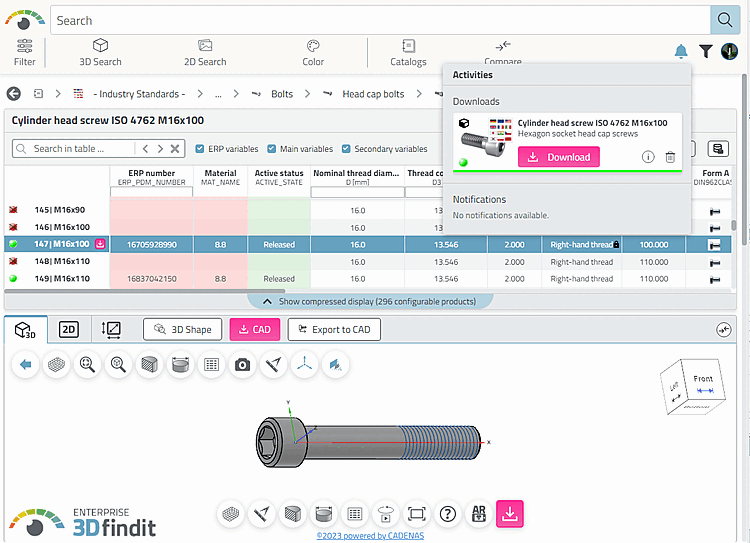

-> Das Dialogfenster Aktivitäten [Activities] wird geöffnet und das generierte Teil wird zum Download angeboten.

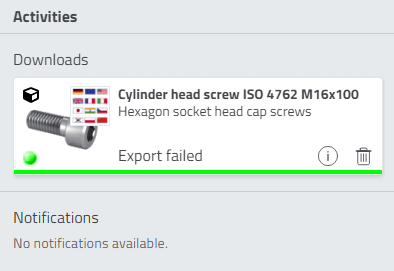

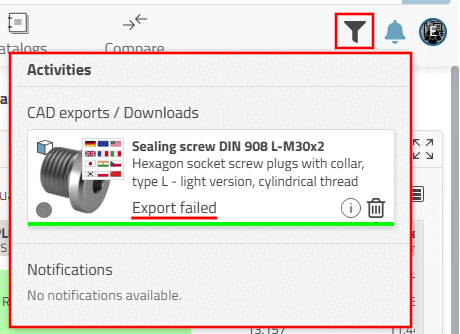

Sollten die Konfigurationseinstellungen fehlerhaft sein, erscheint Export failed.

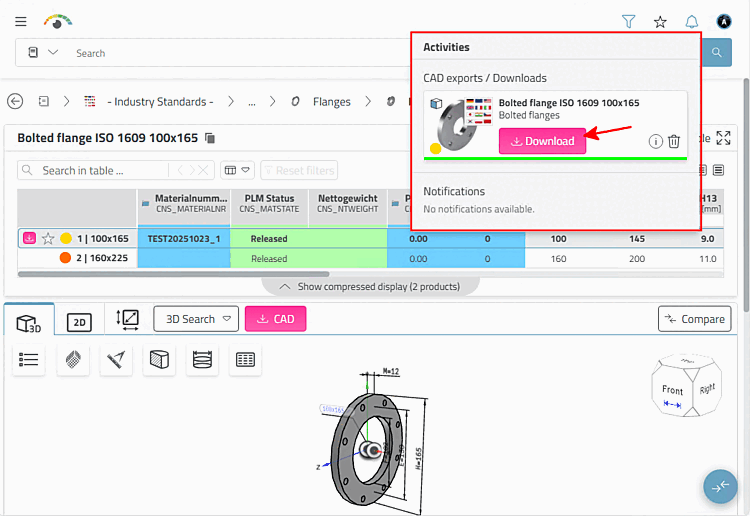

Klicken Sie im Dialogfenster Aktivitäten [Activities] auf den Button Download.

-> In einem Explorerfenster wird das heruntergeladene Teil angezeigt. Mit Datei öffnen springen Sie ins Downloadverzeichnis.
