Poiché la classificazione dei punti di connessione svolge un ruolo importante, quest'area ha un posto centrale nella scheda Classificazione [Classification] > Selezione campo elenco Vista 3D [3D view]. I punti di connessione vengono visualizzati nell' anteprima [Preview] e possono essere selezionati direttamente.

Figura 5.751. Pagina della scheda "Vista 3D [3D view]

Questi possono essere selezionati anche nell' anteprima [Preview] utilizzando il comando del menu contestuale Seleziona punto di connessione [Choose connection point].

	Suggerimento
	Il punto di connessione viene evidenziato in rosso dopo la selezione nella finestra di dialogo Seleziona punto di connessione [Choose connection point] e il nome viene visualizzato nel tooltip al passaggio del mouse. Figura 5.752.

Le seguenti funzioni aggiuntive si trovano nella parte superiore:

Figura 5.753.

(Colore di sfondo): Elementi suggeriti [Suggested items]: Suggerimenti di Mapping automatico che non viene scritto nel file di progetto e non preso in considerazione nell'esportazione. Passa al nero quando un valore viene confermato.

(colore di sfondo): Elementi mappati [Mapped elements]: Valori che non sono nel di progetto, ma sarà preso in considerazione dall'esportazione. divenire.

(colore di sfondo grigio-bianco): Fisso valori classificati che vengono inseriti nel file di progetto (e può anche essere esportato).

(colore di sfondo): La classe può essere impostata sul Elemento radice del catalogo o elemento principale del sottocatalogo. I valori o le condizioni della tabella non sono consentiti.

Il comportamento è analogo a quello delle altre mappature class2class.

ARCHICAD

Per categorie: Classificazione per categoria. Sezione 5.12.3.2, “Classificazione (per categorie) - (per Paesi) - (per funzionalità)” I dettagli sono disponibili su .

Per Paesi: classificazione in base ai Paesi in cui la rispettiva azienda vende prodotti o ha filiali. Sezione 5.12.3.2, “Classificazione (per categorie) - (per Paesi) - (per funzionalità)” I dettagli sono disponibili su .

Per funzionalità: classificazione per funzione. Sezione 5.12.3.2, “Classificazione (per categorie) - (per Paesi) - (per funzionalità)” I dettagli sono disponibili su .

BIMHawk PDT

CIBSE PDT

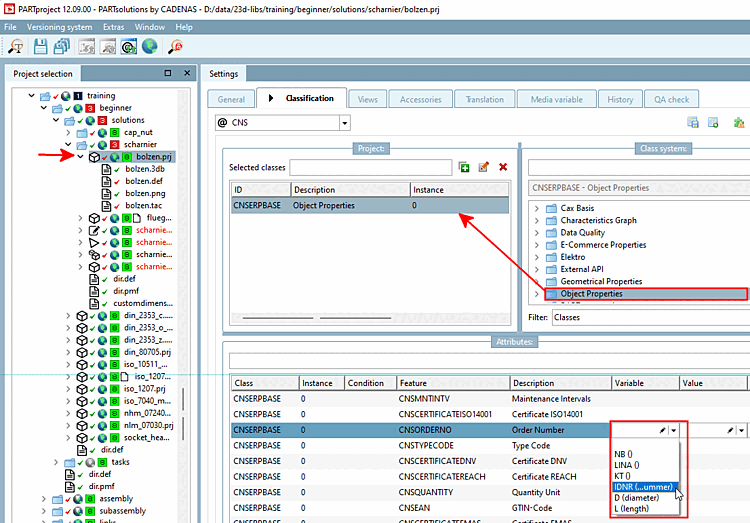

CNS: classificazione CADENAS utilizzata ad esempio per l'integrazione CAD (informazioni sul posizionamento, classificazione dei punti di connessione e degli attributi) o per il numero d'ordine, il codice del tipo, le informazioni sul certificato. Sezione 5.12.3.1, “Classificazione (CNS) ” Per i dettagli vedere .

CoBie:

Paesi di consegna

eCl@ss: sistema di classificazione standardizzato per gruppi di prodotti e caratteristiche dei prodotti con l'obiettivo di consentire il commercio elettronico di prodotti classificati.

eCl@ss si propone come standard per lo scambio di informazioni tra fornitori e clienti ed è caratterizzato da una chiave di classificazione gerarchica a quattro livelli con un registro di parole chiave composto da migliaia di termini.

Le variabili di tabella dei cataloghi standard o dei produttori o i valori fissi possono essere assegnati alle caratteristiche di eCl@ss tramite la finestra di dialogo Variabili di classe [Class variables]. Queste caratteristiche di eCl@ss (termini) possono essere successivamente ricercate in PARTdataManager.

Figura 5.758. Variabili di classe con l'esempio di eCl@ss

Qualità Electro

ETIM (ElectroTechnical Information Model) da 4.0 a 9: classificazione basata sui requisiti dell'industria elettrica.

FSF: Classificazione per binari e veicoli ferroviari

FCSI:

ICS (International Classification Standards): Sistema di classificazione internazionale per la registrazione di tutti i settori e le attività economiche in cui vengono applicate le norme tecniche.

IFC: classificazione secondo uno standard internazionale aperto per lo scambio di modelli di edifici.

IFC4

OmniClass

OmniClass 2006

PDT

Revit

Norme: sistema di standardizzazione fornito da CADENAS. È organizzato in tre livelli in base al numero DIN.

Standard BN

Standard GN

Norme Wuerth

Uniclass 2015:

UNSPSC: classificazione dei prodotti specificata dalle Nazioni Unite. Lo standard rappresenta uno schema di classificazione universale per un'ampia varietà di gruppi di prodotti per uso mondiale.

VDI 3805: Servizi tecnici per l'edilizia
