3.1.6.1.5. Pagina dei risultati della ricerca

I risultati della ricerca sono visualizzati di seguito nella scheda Risultati della ricerca [Search results] in varie modalità:

  • dettagli [Details]

    La modalità Dettagli [Details] contiene le variabili della tabella [Table variables]. E non solo per le variabili comuni, ma in generale, il che può portare a tabelle ampie (a seconda delle impostazioni di ricerca).

    Sopra ogni colonna è presente un campo di immissione per il filtraggio. Anche se non tutti i risultati vengono visualizzati nei risultati della ricerca, il filtro influisce comunque su tutti i risultati e regola dinamicamente la visualizzazione delle variabili della tabella. È possibile filtrare più variabili in successione; i valori già inseriti vengono mantenuti.

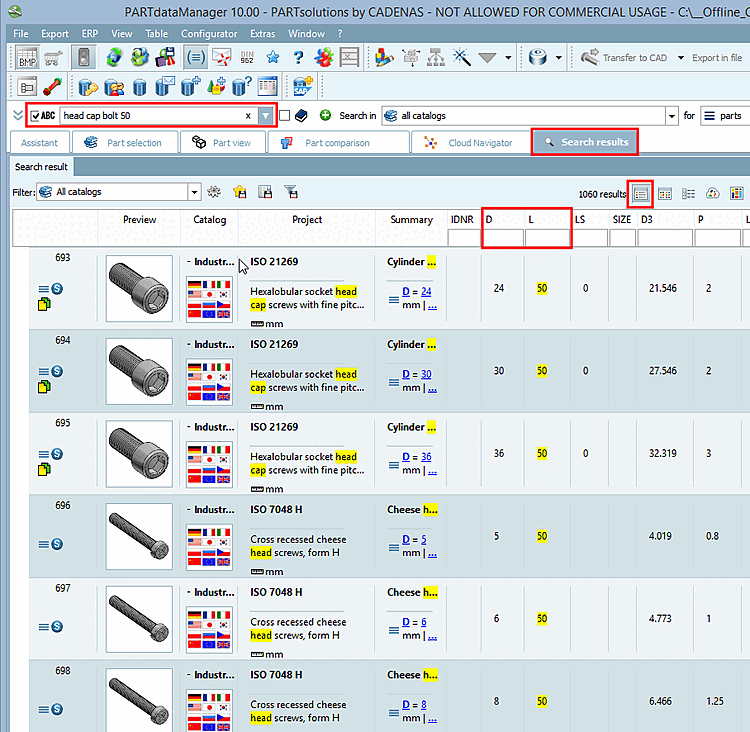

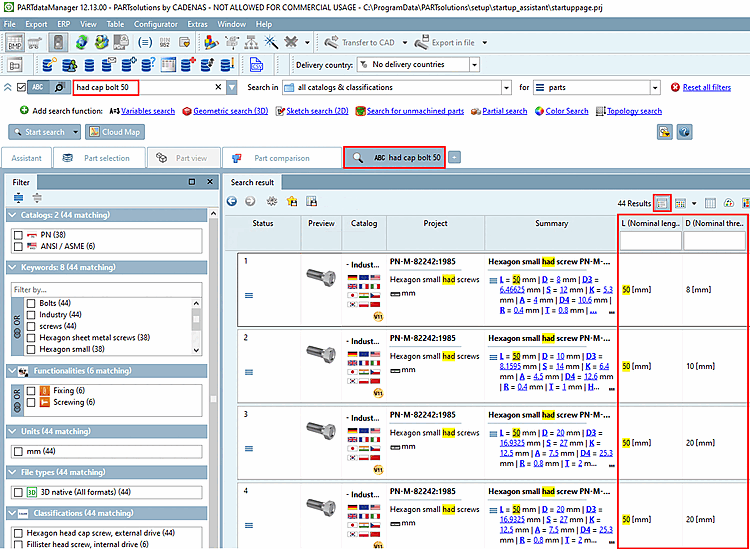

    Modalità "Dettagli [Details]

    Figura 3.64. Modalità "Dettagli [Details]

  • Simboli [Symbols]

    In modalità simbolo [Symbols], vengono visualizzate immagini di anteprima di grandi dimensioni e le informazioni più importanti, come il numero e il nome dello standard.

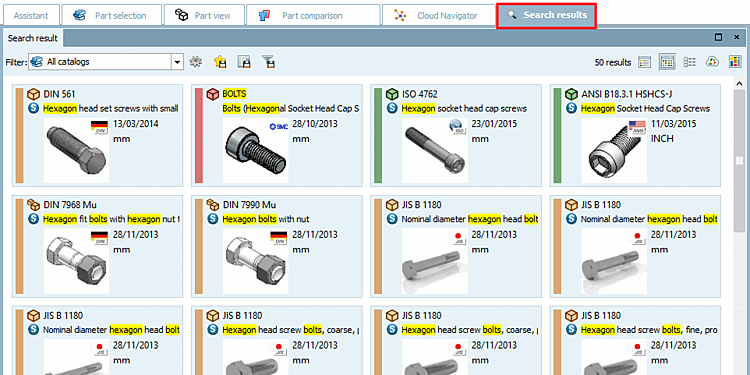

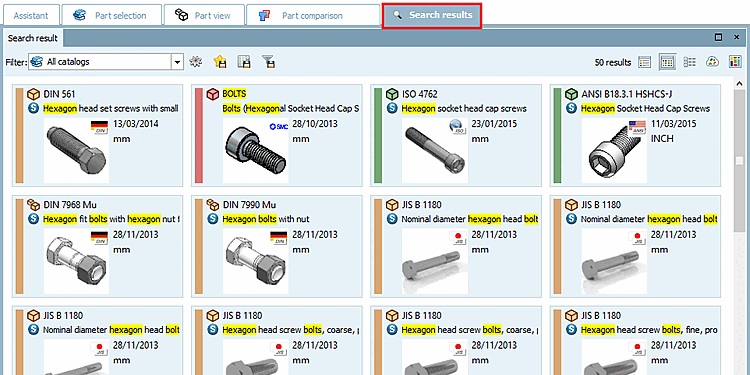

    Modalità "Simboli [Symbols]

    Figura 3.65. Modalità "Simboli [Symbols]

  • tavolo

    La modalità tabella include anche le variabili della tabella [Table variables] e corrisponde a in gran parte alla modalità dettagli [Details]. Tuttavia, le vengono visualizzate le immagini di anteprima e la colonna Riepilogo [Summary] viene omessa, in modo da poter visualizzare più colonne Avere.

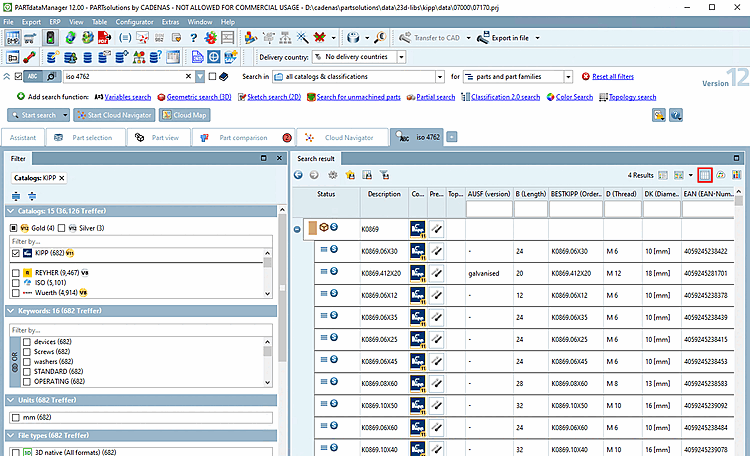

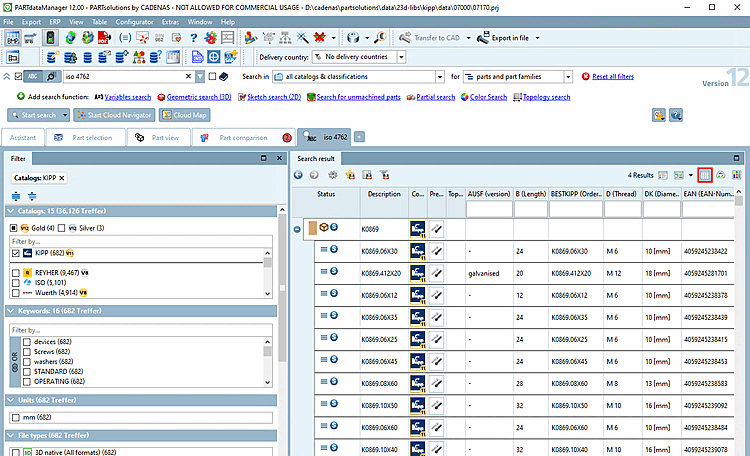

    Modalità "Tavolo

    Figura 3.66. Modalità "Tavolo

  • mappa delle nuvole

    Figura 3.521, “Modalità "Mappa della nuvola”Vedere .

  • partizione Mappa [Partition Map]

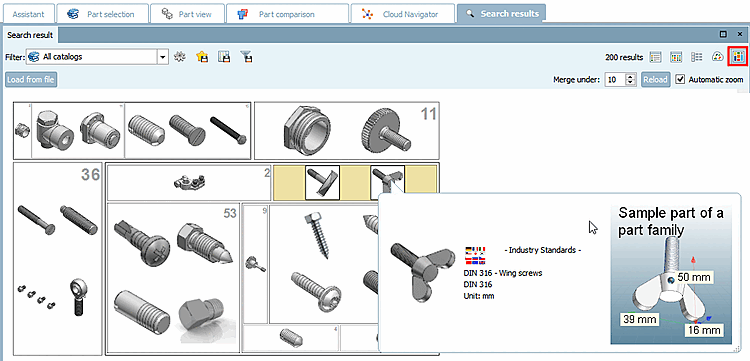

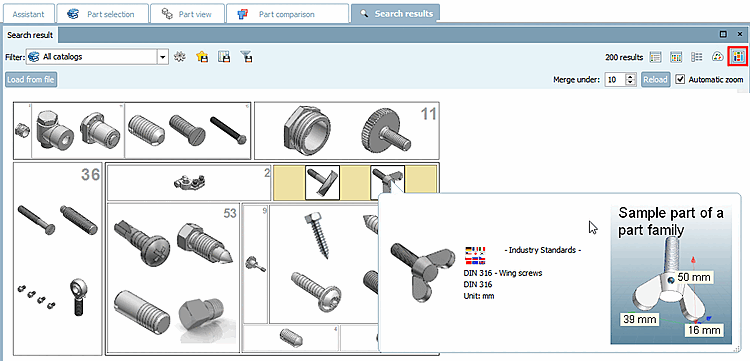

    Modalità "Mappa della partizione [Partition Map]

    Figura 3.67. Modalità "Mappa della partizione [Partition Map]

In A seconda dell'impostazione delle singole parti [parts] o delle famiglie di parti e Le singole parti [parts and part families] . (confronta sopra) L'accesso alle singole parti è diverso. Se il progetto principale (singola parte o assieme) o un È possibile riconoscere le caratteristiche specifiche dall'icona corrispondente:

  • | Articolo o assemblaggio

  • Caratteristiche del calcestruzzo

Nel menu contestuale di una famiglia di pezzi o di un singolo pezzo sono disponibili numerosi comandi. I pulsanti sono visualizzati anche in modalità Dettagli [Details].

Mediante apertura [Open] Ad esempio, si passa alla vista Parti [Part view]. Informazioni dettagliate sul Vista parziale, vedere Sezione 3.1.7, “ V ista delle parti.

Ad esempio, è possibile utilizzare per aprire il confronto dei componenti [Part comparison] o caricare un componente in il confronto dei componenti. Informazioni dettagliate sul confronto dei componenti [Part comparison] sono disponibili all'indirizzo Sezione 3.1.6.10, “ Confronto tra i componenti.




[37] Se si desidera modificare l'impostazione predefinita, fare clic sul pulsante "Impostazioni di ricerca [Search settings]" e selezionare la scheda "Generale [General]".
