1.2.1.2.2.18. Rilascio di funzionalità di rottura
1.2.1.2.2.18.1. Inserire il foro asolato
1.2.1.2.2.18.2. Sketcher: posizionamento variabile con "Orizzontale per punto" o "Verticale per punto".
1.2.1.2.2.18.3. Sono consentiti collegamenti a più elementi della storia 3D
1.2.1.2.2.18.4. Sketcher: Nuova funzione "Smusso centrale su 2 linee per 2 lunghezze di avanzamento".
1.2.1.2.2.18.5. Smusso esterno
1.2.1.2.2.18.6. Sketcher: funzione "Inserisci esagono" semplificata
1.2.1.2.2.18.7. Sketcher: supporto dell 'offset dei contorni negli schizzi
1.2.1.2.2.18.1.  Inserire il foro asolato

La funzione Inserimento del foro a fessure [Insert slotted hole] era disponibile solo per scopi di test nelle versioni < 12.12 e lo è ora rilasciato ufficialmente e disponibile con la versione 12.12.

Figura 1.185.

L'esempio seguente mostra la determinazione dello slot con 3 clic liberi. Tuttavia, è anche possibile creare preventivamente dei punti di riferimento fissi. Questi possono essere, ad esempio, il punto finale di una linea o il centro di un cerchio. A seconda della procedura, nella finestra di aggancio Modifica elemento [Edit element] vengono visualizzati campi di input diversi.

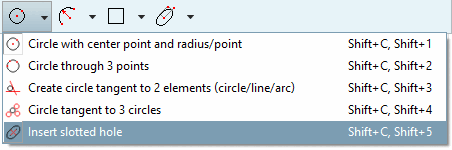

  1. Attivare lo strumento foro a fessura . [Insert slotted hole]

  2. Determinare la posizione del primo semicerchio facendo clic liberamente.

  3. Determinare la distanza del secondo semicerchio dal primo e l'angolo rispetto al primo punto facendo clic liberamente.

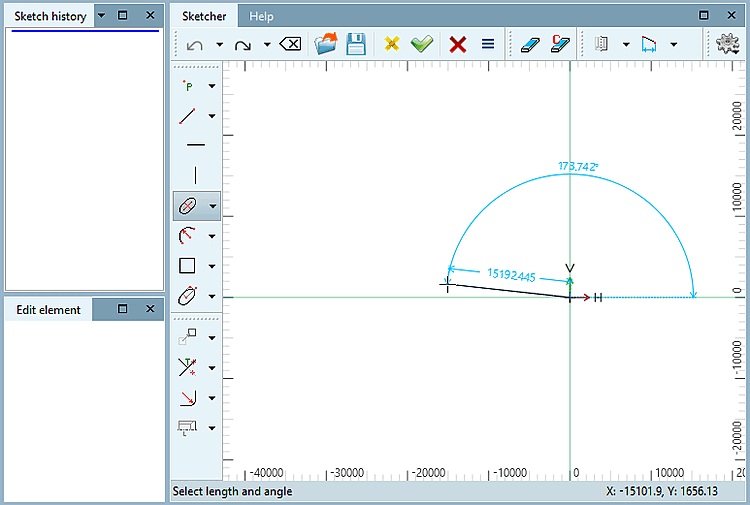

    È stata selezionata la posizione del primo semicerchio

    Figura 1.186. È stata selezionata la posizione del primo semicerchio

  4. Determinare la larghezza del foro asolato con un terzo scatto libero.

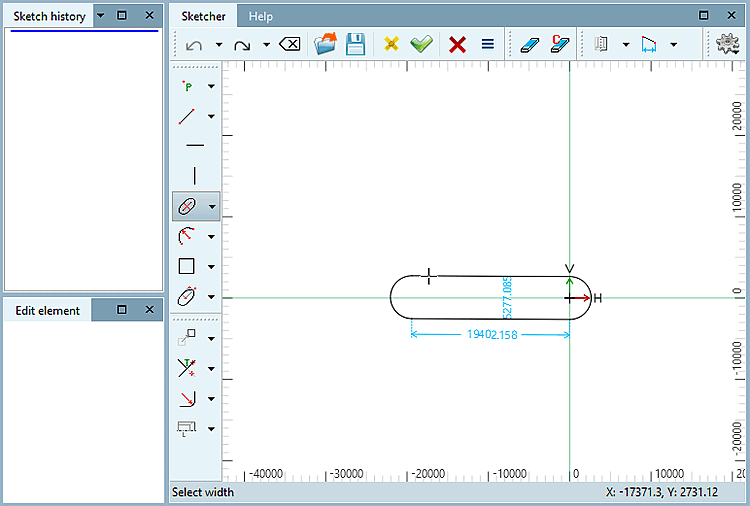

    È stata selezionata la posizione del secondo semicerchio

    Figura 1.187. È stata selezionata la posizione del secondo semicerchio

  5. Regolare i singoli parametri nella finestra di aggancio Modifica elemento [Edit element].

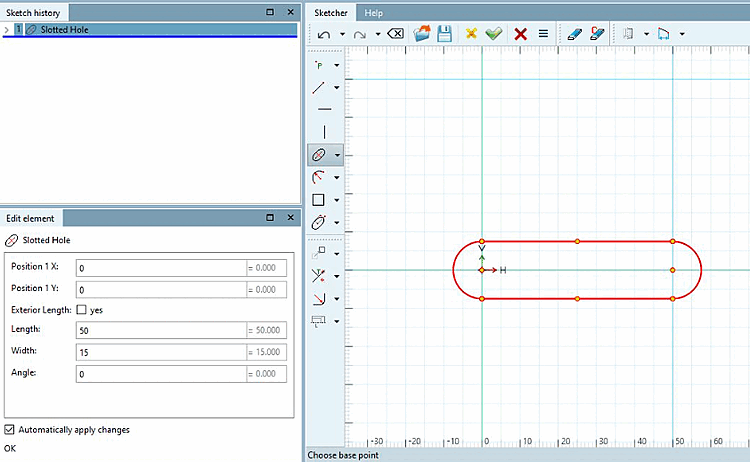

    Slot definito dai clic gratuiti

    Figura 1.188. Slot definito dai clic gratuiti

  6. Opzionalmente, è possibile specificare la definizione della lunghezza esterna [Exterior Length]:

    • sì [yes] disattivato: La specifica della lunghezza si riferisce alla distanza tra i centri dei due semicerchi.

    • sì [yes] attivato: La specifica della lunghezza si riferisce alla lunghezza esterna del foro asolato.

Per ulteriori dettagli (sulla creazione con l'uso di punti di riferimento), si veda la sezione Sezione 7.9.3.7.7, “ Inserire il foro asolato ” in eCATALOG 3Dfindit.

1.2.1.2.2.18.2. Sketcher: posizionamento variabile con "Orizzontale per punto" o "Verticale per punto".

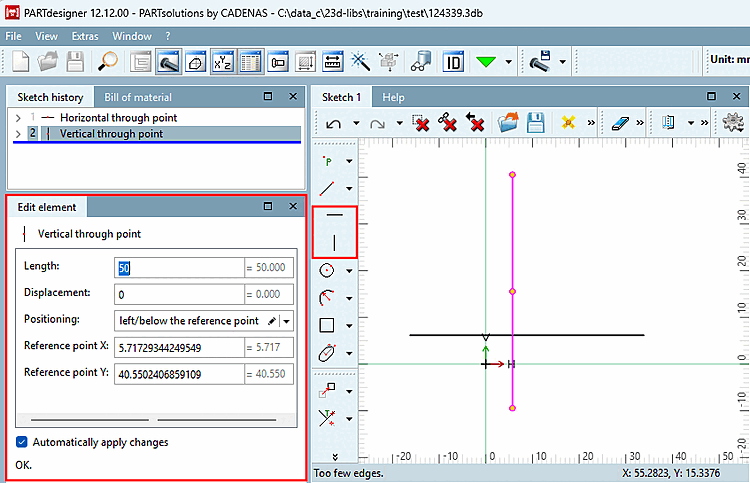

L'opzione Punto passante orizzontale [Horizontal through point] / Punto passante verticale [Vertical through point] con posizionamento diverso rispetto all'origine è ora ufficialmente rilasciata con la V12.12 (era disponibile solo internamente come caratteristica di rottura dalla V12.7).

Figura 1.189.

  • Lunghezza [Length] (valore predefinito 50): La lunghezza della linea di costruzione

  • Spostamento [Displacement] (valore predefinito 0): Spostamento nella direzione della linea

  • Posizionamento [Positioning]:

    • a sinistra/sotto il punto di riferimento [left/below the reference point]:

    • al centro del punto di riferimento [centered at reference point]:

    • a destra/sopra il punto di riferimento [right/above the reference point]:

    • nel centro dell'origine [centered to origin]:

      [Nota]Nota

      Per le versioni < v12.12 c'era solo questa opzione.

      Dalla versione 12.7, le altre opzioni con un posizionamento diverso dall'originale erano disponibili solo come versione di prova interna. Con la versione 12.12, tutte le opzioni sono ufficialmente disponibili.

  • Punto di riferimento [Reference point] X: distanza dal punto zero in direzione dell'asse X

  • Punto di riferimento [Reference point] Y: distanza dal punto zero in direzione dell'asse Y.

1.2.1.2.2.18.3. Sono consentiti collegamenti a più elementi della storia 3D

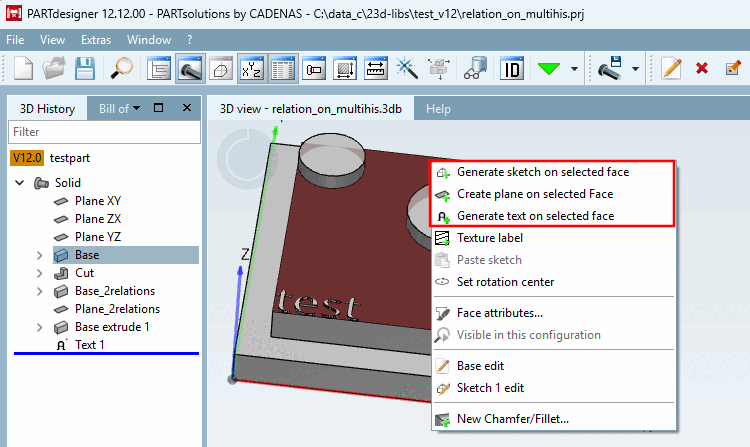

L'illustrazione seguente mostra un corpo su cui è stato praticato un taglio circonferenziale nella metà superiore.

Figura 1.190.

Ciò significa che la superficie superiore dipende da diversi elementi della storia 3D [3D History].

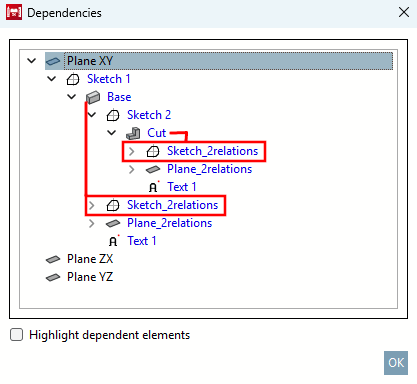

Lo schizzo marcato ha dipendenze da diversi elementi della storia 3D [3D History].

Figura 1.191. Lo schizzo marcato ha dipendenze da diversi elementi della storia 3D [3D History].

In queste circostanze, nelle versioni dalla 12.6 alla 12.11 non era possibile utilizzare le funzioni Crea nuovo schizzo sull'area selezionata [Generate sketch on selected face], Crea nuovo livello sull'area selezionata [Create plane on selected Face] e Crea nuovo testo sull'area selezionata [Generate text on selected face]. Queste funzioni erano disponibili solo a scopo di test. I corrispondenti comandi del menu contestuale erano disattivati per impostazione predefinita. Con la V12.12, l'uso di queste funzioni è ora consentito e ufficialmente rilasciato anche per le relazioni di schizzo con diversi elementi della cronologia 3D [3D History].

1.2.1.2.2.18.4. Sketcher: Nuova funzione "Smusso centrale su 2 linee per 2 lunghezze di avanzamento".

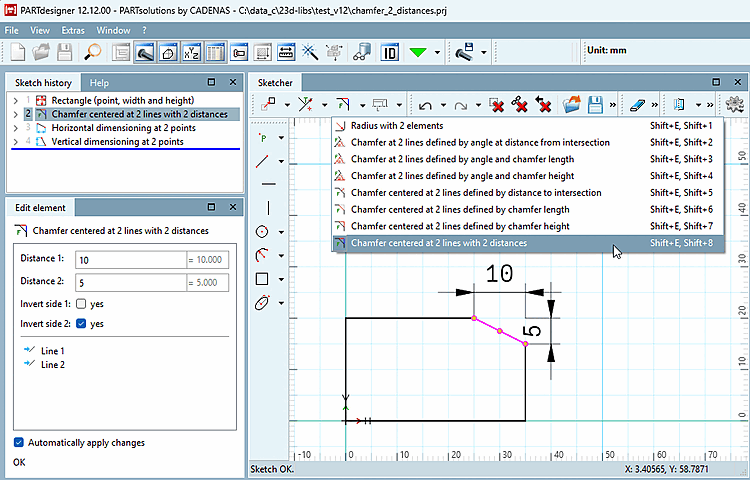

In Sketcher è disponibile la nuova funzione Smusso centrale su 2 linee per 2 lunghezze di avanzamento [Chamfer centered at 2 lines with 2 distances].[2]

Figura 1.192.

Per creare lo smusso, richiamare il comando del menu contestuale Smusso centrale su 2 righe per 2 lunghezze di rientro [Chamfer centered at 2 lines with 2 distances] e seguire le istruzioni della barra di stato.

  1. selezionare la prima riga [Select first line].

  2. Selezionare la seconda riga [Choose second line].

  3. Selezionare la distanza dal punto [Select distance by point]: Fare clic su un punto qualsiasi dell'area dello smusso da creare.

    -> Lo smusso viene creato immediatamente.

    -> I campi di immissione per la distanza 1 [Distance 1] e la distanza 2 [Distance 2] sono visualizzati nella finestra di aggancio Modifica elemento.

  4. Regolare i valori come richiesto.

Vedere anche Sezione 7.9.3.13, “ Modifica -> Ritaglia (parte 2)” in eCATALOG 3Dfindit 2 Sezione 7.9.3.13, “ Modifica -> Ritaglia (parte 2)” in eCATALOG 3Dfindit

1.2.1.2.2.18.5. Smusso esterno

La funzione Arrotondare a 2 [Radius with 2 elements] elementi non era ufficiale con la V12.8 come caratteristica di rottura ed è ora ufficialmente disponibile con la versione 12.12.

Con le seguenti caratteristiche, è ora possibile posizionare lo smusso all'esterno del corpo delineato:

  • Smusso centrato su 2 linee oltre la distanza dall'intersezione [Chamfer centered at 2 lines defined by distance to intersection]

  • Smusso centrale su 2 righe oltre la lunghezza dello smusso [Chamfer centered at 2 lines defined by chamfer length]

  • Smusso centrato su 2 righe sulla lunghezza di alimentazione [Chamfer centered at 2 lines defined by chamfer height]

  • Smusso centrale su 2 linee su 2 lunghezze di ingresso [Chamfer centered at 2 lines with 2 distances]

Figura 1.193.

Figura 1.194.

I dettagli sono riportati in Sezione 7.9.3.13, “ Modifica -> Ritaglia (parte 2)” in eCATALOG 3Dfindit.

1.2.1.2.2.18.6. Sketcher: funzione "Inserisci esagono" semplificata

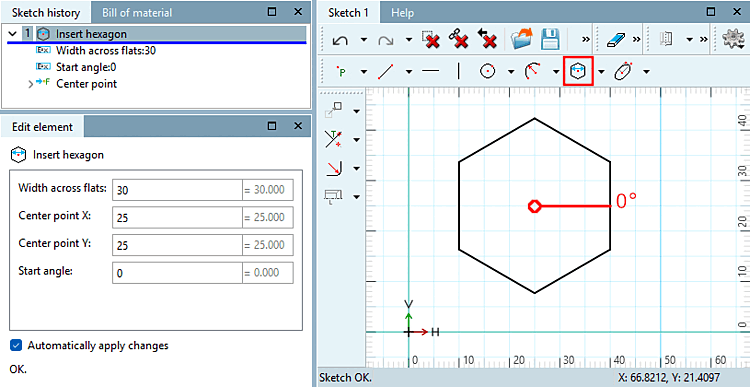

La funzione Inserisci esagono [Insert hexagon] è stata semplificata. È possibile determinare la rotazione approssimativa direttamente durante il trascinamento e quindi regolarla direttamente nella finestra di aggancio Modifica elemento [Edit element].[3]

Figura 1.195.

Procedura:

  1. Fare clic sul punto centrale.

  2. Trascinare l'esagono sulla larghezza della chiave desiderata e fissarlo con un clic del mouse. Se necessario, è possibile effettuare una regolazione approssimativa della rotazione.

    Figura 1.196.

    -> I parametri corrispondenti vengono visualizzati nella finestra di aggancio Modifica elemento [Edit element].

  3. Personalizzateli secondo le vostre esigenze:

    • Larghezza tra i piani [Width across flats] (diametro interno dell'esagono)

    • Punto centrale [Center point] X

    • Punto centrale [Center point] Y

    • Angolo di partenza [Start angle]

Vedere anche Sezione 7.9.3.6, “ Stampi -> Speciale ” in eCATALOG 3Dfindit.

1.2.1.2.2.18.7.  Sketcher: supporto dell 'offset dei contorni negli schizzi

Questa funzione Konturoffset [Contour offset] era solo una versione di prova non ufficiale per le versioni < 12.12. Per le versioni >= 12.12 la funzione è ora ufficialmente disponibile.

Lo strumento di spostamento del contorno [Contour offset] crea un duplicato del contorno con un fattore di scala. È sufficiente inserire la distanza [Distance] desiderata dal contorno originale nella finestra di aggancio Modifica elemento [Edit element]. (Funzione solo a scopo dimostrativo, non rilasciata).

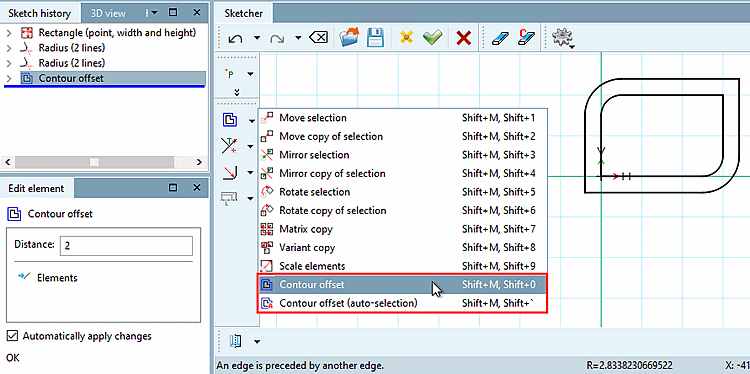

Risultato dell' offset del contorno [Contour offset]

Figura 1.197.  Risultato dell' offset del contorno [Contour offset]

Limitazioni

  • Attualmente è possibile creare solo UN ulteriore contorno sulla base di un contorno.

  • La compensazione dei contorni [Contour offset] non supporta ellissi e archi ellittici.

Vedere anche Sezione 7.9.3.11, “ Modifica -> Trasformazione ” in eCATALOG 3Dfindit.



[2] La funzione è disponibile come funzione di interruzione dalla versione 12.6 e quindi non poteva essere utilizzata in modo produttivo. Ora con la v12.12 è ufficialmente rilasciata e disponibile.

[3] Dalla v12.5 alla v12.11, la funzione era disponibile solo a scopo di test e non per uso produttivo; ora è ufficialmente rilasciata e disponibile con la v12.12.
