1.1.2. Interfaccia utente e processi in sintesi

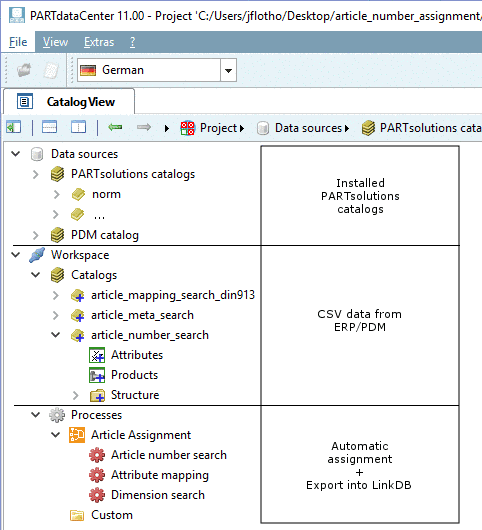

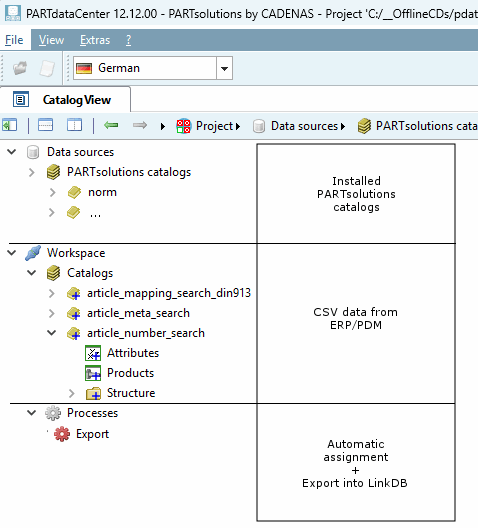

La figura seguente mostra come viene visualizzata l' assegnazione degli articoli tra i dati CSV e i dati PARTsolutions nell'interfaccia utente di PARTdataCenter.

Figura 1.8.

  • Importazione di dati CSV dal sistema ERP/PDM

    Il comando del menu contestuale Importa catalogo [Import catalog] -> Importa CSV [Import from CSV] si trova sotto Cataloghi [Catalogs].

  • Alla voce Processi è possibile selezionare modelli personalizzabili per l' assegnazione degli articoli e l' esportazione nel LinkDB.

    La struttura dei dati determina il modello da utilizzare: (attualmente è disponibile un solo modello "predefinito" per la procedura guidata)

    • Ricerca per dimensione [Dimension search] (vedere Sezione 1.1.5, “ Ricerca per quote (con "Assegnazione guidata articoli" per i pezzi standard)”):

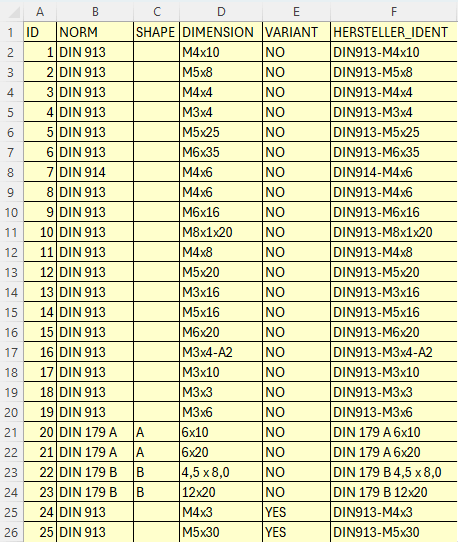

      Numero e dimensioni standard come parametri di identificazione

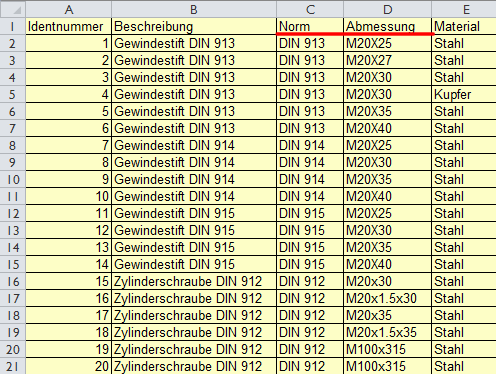

      Figura 1.9. Numero e dimensioni standard come parametri di identificazione

      ID;NORM;SHAPE;DIMENSION;VARIANT;HERSTELLER_IDENT
1;DIN 913;;M4x10;NO;DIN913-M4x10
2;DIN 913;;M5x8;NO;DIN913-M5x8
3;DIN 913;;M4x4;NO;DIN913-M4x4
4;DIN 913;;M3x4;NO;DIN913-M3x4
5;DIN 913;;M5x25;NO;DIN913-M5x25
6;DIN 913;;M6x35;NO;DIN913-M6x35
7;DIN 914;;M4x6;NO;DIN914-M4x6
8;DIN 913;;M4x6;NO;DIN913-M4x6
9;DIN 913;;M6x16;NO;DIN913-M6x16
10;DIN 913;;M8x1x20;NO;DIN913-M8x1x20
11;DIN 913;;M4x8;NO;DIN913-M4x8
12;DIN 913;;M5x20;NO;DIN913-M5x20
13;DIN 913;;M3x16;NO;DIN913-M3x16
14;DIN 913;;M5x16;NO;DIN913-M5x16
15;DIN 913;;M6x20;NO;DIN913-M6x20
16;DIN 913;;M3x4-A2;NO;DIN913-M3x4-A2
17;DIN 913;;M3x10;NO;DIN913-M3x10
18;DIN 913;;M3x3;NO;DIN913-M3x3
19;DIN 913;;M3x6;NO;DIN913-M3x6
20;DIN 179 A;A;6x10;NO;DIN 179 A 6x10
21;DIN 179 A;A;6x20;NO;DIN 179 A 6x20
22;DIN 179 B;B;4,5 x 8,0;NO;DIN 179 B 4,5 x 8,0
23;DIN 179 B;B;12x20;NO;DIN 179 B 12x20
24;DIN 913;;M4x3;YES;DIN913-M4x3
25;DIN 913;;M5x30;YES;DIN913-M5x30

    • Sezione 1.1.7, “ Ricerca per numero di articolo - Assegnazione automatica in base al numero di articolo del produttore ”R icerca del numero di articolo [Article Number Search] (vedere ):

      Numero di articolo del produttore come parametro di identificazione

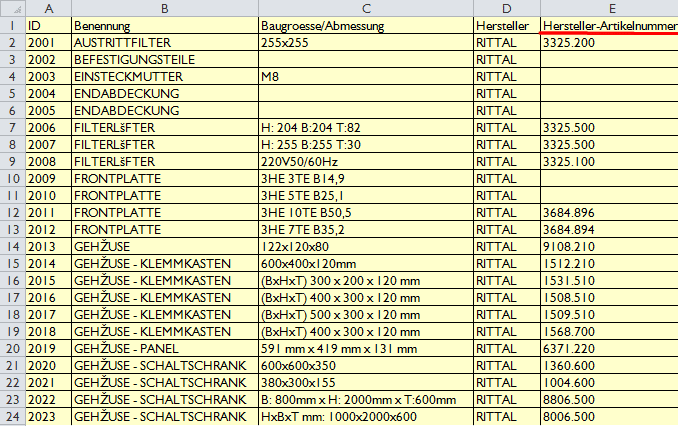

      Figura 1.10. Numero di articolo del produttore come parametro di identificazione

      ID;Benennung;Baugroesse/Abmessung;Hersteller;Hersteller-Artikelnummer
2001;AUSTRITTFILTER;255x255;RITTAL;3325.200
2002;BEFESTIGUNGSTEILE;;RITTAL;
2003;EINSTECKMUTTER;M8;RITTAL;
2004;ENDABDECKUNG;;RITTAL;
2005;ENDABDECKUNG;;RITTAL;
2006;FILTERLÜFTER;H: 204 B:204 T:82;RITTAL;3325.500
2007;FILTERLÜFTER;H: 255 B:255 T:30;RITTAL;3325.500
2008;FILTERLÜFTER;220V50/60Hz;RITTAL;3325.100
2009;FRONTPLATTE;3HE 3TE B14,9;RITTAL;
2010;FRONTPLATTE;3HE 5TE B25,1;RITTAL;
2011;FRONTPLATTE;3HE 10TE B50,5;RITTAL;3684.896
2012;FRONTPLATTE;3HE 7TE B35,2;RITTAL;3684.894
2013;GEHÄUSE;122x120x80;RITTAL;9108.210
2014;GEHÄUSE - KLEMMKASTEN;600x400x120mm;RITTAL;1512.210
2015;GEHÄUSE - KLEMMKASTEN;(BxHxT) 300 x 200 x 120 mm;RITTAL;1531.510
2016;GEHÄUSE - KLEMMKASTEN;(BxHxT) 400 x 300 x 120 mm;RITTAL;1508.510
2017;GEHÄUSE - KLEMMKASTEN;(BxHxT) 500 x 300 x 120 mm;RITTAL;1509.510
2018;GEHÄUSE - KLEMMKASTEN;(BxHxT) 400 x 300 x 120 mm;RITTAL;1568.700
2019;GEHÄUSE - PANEL;591 mm x 419 mm x 131 mm;RITTAL;6371.220
2020;GEHÄUSE - SCHALTSCHRANK;600x600x350;RITTAL;1360.600
2021;GEHÄUSE - SCHALTSCHRANK;380x300x155;RITTAL;1004.600
2022;GEHÄUSE - SCHALTSCHRANK;B: 800mm x H: 2000mm x T:600mm;RITTAL;8806.500 (
2023;GEHÄUSE - SCHALTSCHRANK;HxBxT mm: 1000x2000x600;RITTAL;8006.500
2024;GEHÄUSE - SCHALTSCHRANK;HxBxT mm: 2000x1200x600;RITTAL;8206.500
2025;GEHÄUSE - SEITENWÄNDE;0 mm x 2.000 mm x 600 mm;RITTAL;8106.235
2026;GEHÄUSE - SOCKEL;Fr Schränke/Pulte:800x100x400;RITTAL;2901.200
2027;GEHÄUSE - STANDPULT;800 mm x 960 mm x 400 mm;RITTAL;2668.500
2028;GEHÄUSE - ZUBEHÖR;706,5 - 1006,6 mm;RITTAL;7063.890
2029;GEHÄUSE - ZUBEHÖR;;RITTAL;6053.300
2030;GEHÄUSE - ZUBEHÖR;600 mm x 800 mm;RITTAL;7828.680
2031;GEHÄUSE - ZUBEHÖR;;RITTAL;2468.000
2032;GEHÄUSE - ZUBEHÖR;;RITTAL;8611.070
2033;GEHÄUSE - ZUBEHÖR;B 25mm;RITTAL;1590.000
2034;GERÄTEADAPTER;"63A; 54mm breit";RITTAL;
2035;GERÄTEADAPTER;72x230;RITTAL;
2036;GERÄTEADAPTER;100A/Baub.90mm;RITTAL;
2037;GEWINDELEISTE;M2,5;RITTAL;
2038;GRIFF FÜR GERÄTEBODEN;;RITTAL;
2039;HALTERABDECKUNG;f.SV3418/27/33;RITTAL;
2040;AUSTRITTFILTER;255x256;RITTAL;3325.200
2041;BEFESTIGUNGSTEILE;;RITTAL;
2042;EINSTECKMUTTER;M9;RITTAL;
2043;ENDABDECKUNG;;RITTAL;
2044;ENDABDECKUNG;;RITTAL;
2045;FILTERLÜFTER;H: 204 B:204 T:83;RITTAL;3325.500
2046;FILTERLÜFTER;H: 255 B:255 T:31;RITTAL;3325.500
2047;FILTERLÜFTER;220V50/60Hz;RITTAL;3325.100
2048;FRONTPLATTE;3HE 3TE B14,10;RITTAL;
2049;FRONTPLATTE;3HE 5TE B25,2;RITTAL;
2050;FRONTPLATTE;3HE 10TE B50,6;RITTAL;3684.892
2051;FRONTPLATTE;3HE 7TE B35,3;RITTAL;3684.890
2052;GEHÄUSE;122x120x81;RITTAL;9108.211
2053;GEHÄUSE - KLEMMKASTEN;600x400x120mm;RITTAL;1512.211
2054;GEHÄUSE - KLEMMKASTEN;(BxHxT) 300 x 200 x 120 mm;RITTAL;1531.511
2055;GEHÄUSE - KLEMMKASTEN;(BxHxT) 400 x 300 x 120 mm;RITTAL;1508.511
2056;GEHÄUSE - KLEMMKASTEN;(BxHxT) 500 x 300 x 120 mm;RITTAL;1509.511
2057;GEHÄUSE - KLEMMKASTEN;(BxHxT) 400 x 300 x 120 mm;RITTAL;1568.701
2058;GEHÄUSE - PANEL;592 mm x 419 mm x 131 mm;RITTAL;6371.221
2059;GEHÄUSE - SCHALTSCHRANK;600x600x351;RITTAL;1360.601
2060;GEHÄUSE - SCHALTSCHRANK;380x300x156;RITTAL;1004.601

    • Sezione 1.1.8, “ Mappatura degli attributi ”R icerca per mappatura degli articoli [Article Mapping Search] (vedi ):

      Variabili individuali come parametri di identificazione

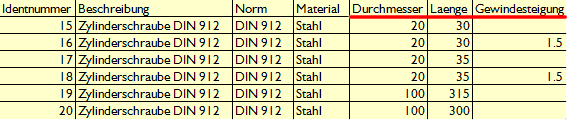

      Figura 1.11. Variabili individuali come parametri di identificazione

      Identnummer;Beschreibung;Norm;Material;Durchmesser;Laenge;Gewindesteigung
15;Zylinderschraube DIN 912;DIN 912;Stahl;20;30;
16;Zylinderschraube DIN 912;DIN 912;Stahl;20;30;1.5
17;Zylinderschraube DIN 912;DIN 912;Stahl;20;35;
18;Zylinderschraube DIN 912;DIN 912;Stahl;20;35;1.5
19;Zylinderschraube DIN 912;DIN 912;Stahl;100;315;
20;Zylinderschraube DIN 912;DIN 912;Stahl;100;300;

  • In Origini dati [Data sources] -> Cataloghi PARTsolutions [PARTsolutions catalogs] si possono vedere tutti i cataloghi PARTsolutions già installati.

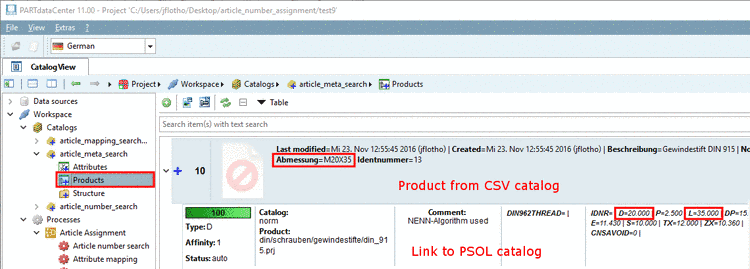

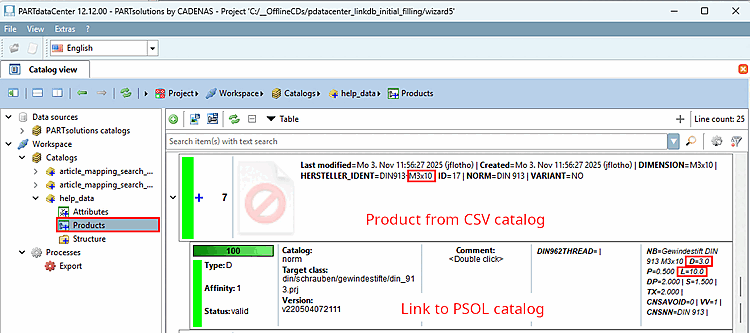

Una volta completata l'assegnazione dell'articolo, si vedranno i singoli collegamenti tra il set di dati CSV e la riga della tabella PARTsolutions alla voce Prodotti [Products].

Figura 1.12.

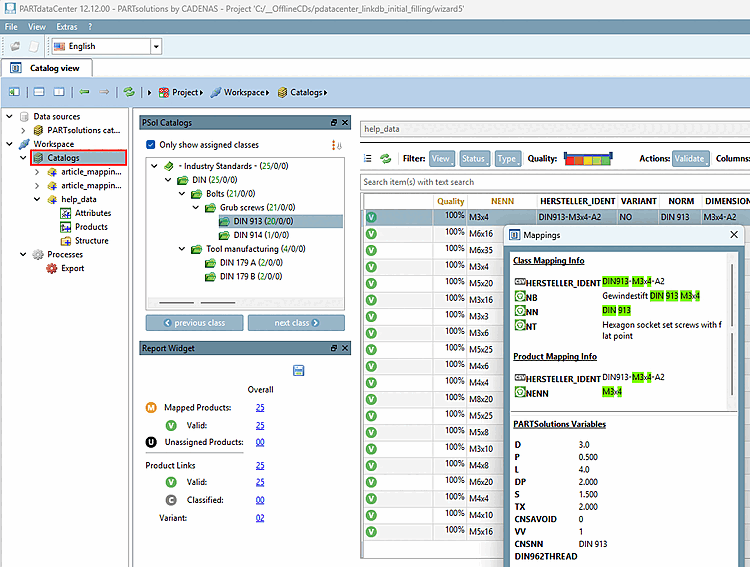

La nuova interfaccia della V12.12 è più comoda. Dopo aver selezionato i cataloghi, è possibile vedere i singoli collegamenti/mappature nella finestra di aggancio Mappature.

Figura 1.13.

Se i collegamenti sono validi, esportarli nel LinkDB.

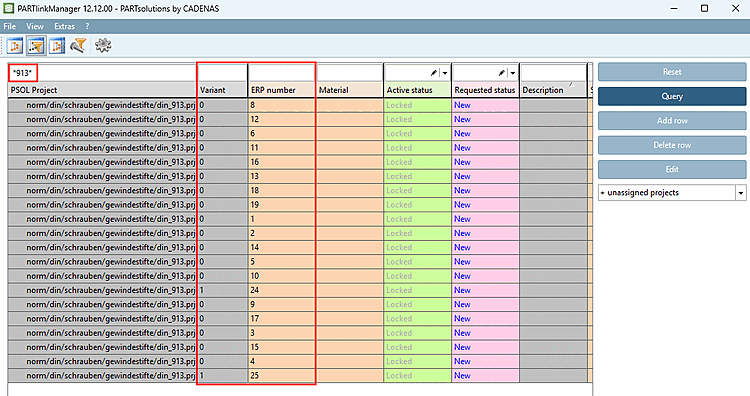

Esempio di risultato per DIN 913

Figura 1.14. Esempio di risultato per DIN 913

In base alle regole impostate[1] la visualizzazione in PARTdataManager o 3Dfindit ha luogo.

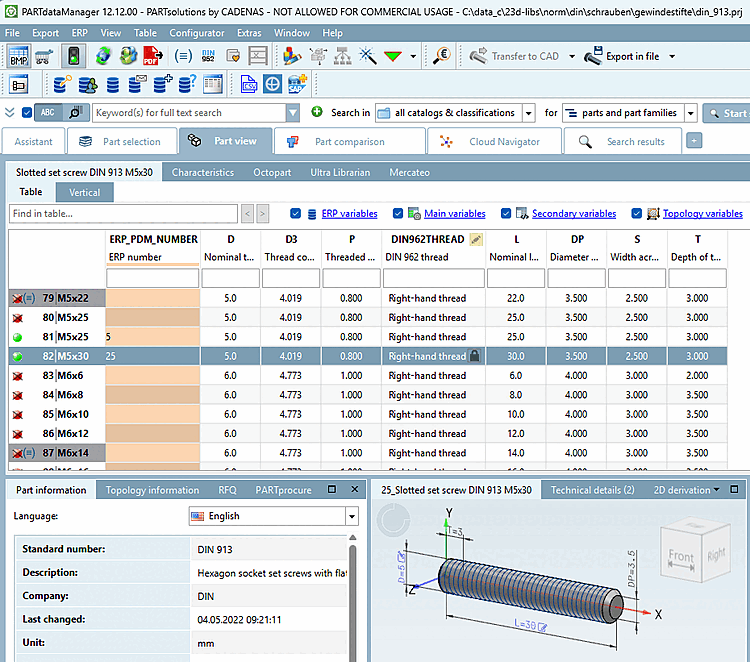

Risultato in PARTdataManager. L'esempio mostra solo la colonna del numero ERP. Dopo aver impostato il LinkDB in modo appropriato, è possibile mappare con la stessa facilità qualsiasi altra informazione (descrizione, materiale, prezzo, stock, ecc.) proveniente da sistemi terzi.

Figura 1.15. Risultato in PARTdataManager. L'esempio mostra solo la colonna del numero ERP. Dopo aver impostato il LinkDB in modo appropriato, è possibile mappare con la stessa facilità qualsiasi altra informazione (descrizione, materiale, prezzo, stock, ecc.) proveniente da sistemi terzi.

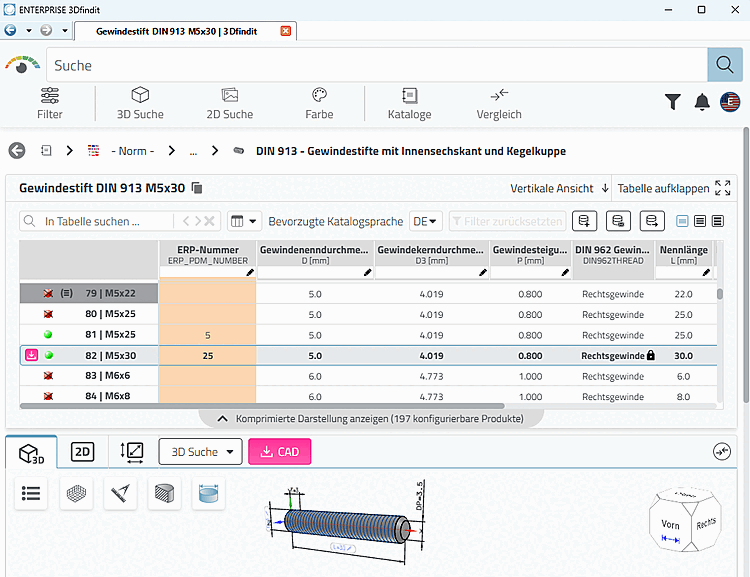

L'equivalente in 3Dfindit

Figura 1.16. L'equivalente in 3Dfindit



[1] Vedere il Sezione 5.7, “ Configurazione dell' ambiente ERP ” in ENTERPRISE 3Dfindit (Professional) - Amministrazione.
