1.1.2. Benutzeroberfläche und Prozesse in der Übersicht

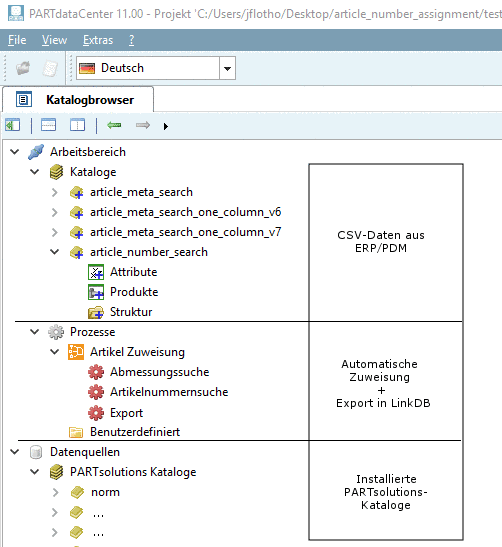

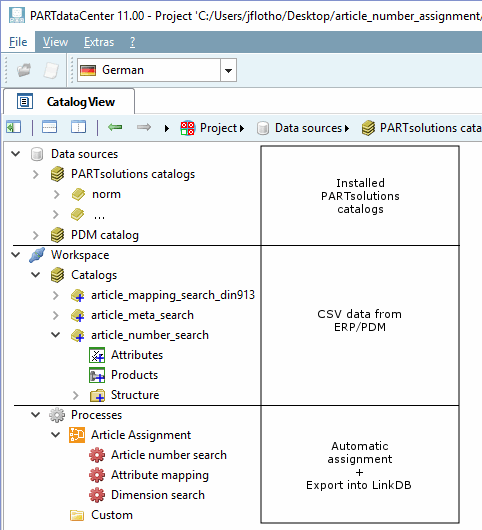

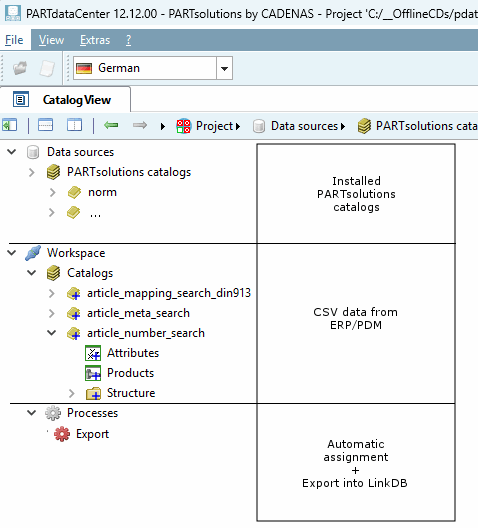

Die folgende Abbildung zeigt, wie sich die Artikelzuordnung zwischen CSV-Daten und PARTsolutions-Daten in der Benutzeroberfläche von PARTdataCenter abbildet.

  • Import von CSV-Daten aus ERP/PDM-System

    Unter Kataloge [Catalogs] findet sich der Kontextmenübefehl Katalog importieren [Import catalog] -> Importieren von CSV [Import from CSV].

  • Unter Prozesse können anpassbare Vorlagen zur Artikelzuweisung und zum Export in die LinkDB ausgewählt werden.

    Die Datenstruktur entscheidet über die einzusetzende Vorlage: (für den Wizard steht aktuell nur eine "Default"-Vorlage zur Verfügung)

    • Abmessungssuche [Dimension search] (siehe Abschnitt 1.1.5, „ Abmessungssuche (mit "Article Assignment Wizard" für Normteile)“):

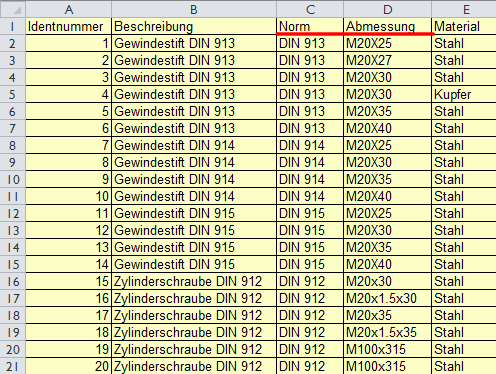

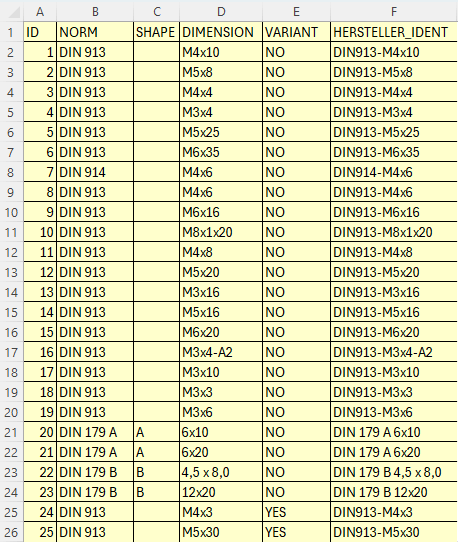

      Normnummer und Abmessungen als Identifikationsparameter

      Normnummer und Abmessungen als Identifikationsparameter

      ID;NORM;SHAPE;DIMENSION;VARIANT;HERSTELLER_IDENT
1;DIN 913;;M4x10;NO;DIN913-M4x10
2;DIN 913;;M5x8;NO;DIN913-M5x8
3;DIN 913;;M4x4;NO;DIN913-M4x4
4;DIN 913;;M3x4;NO;DIN913-M3x4
5;DIN 913;;M5x25;NO;DIN913-M5x25
6;DIN 913;;M6x35;NO;DIN913-M6x35
7;DIN 914;;M4x6;NO;DIN914-M4x6
8;DIN 913;;M4x6;NO;DIN913-M4x6
9;DIN 913;;M6x16;NO;DIN913-M6x16
10;DIN 913;;M8x1x20;NO;DIN913-M8x1x20
11;DIN 913;;M4x8;NO;DIN913-M4x8
12;DIN 913;;M5x20;NO;DIN913-M5x20
13;DIN 913;;M3x16;NO;DIN913-M3x16
14;DIN 913;;M5x16;NO;DIN913-M5x16
15;DIN 913;;M6x20;NO;DIN913-M6x20
16;DIN 913;;M3x4-A2;NO;DIN913-M3x4-A2
17;DIN 913;;M3x10;NO;DIN913-M3x10
18;DIN 913;;M3x3;NO;DIN913-M3x3
19;DIN 913;;M3x6;NO;DIN913-M3x6
20;DIN 179 A;A;6x10;NO;DIN 179 A 6x10
21;DIN 179 A;A;6x20;NO;DIN 179 A 6x20
22;DIN 179 B;B;4,5 x 8,0;NO;DIN 179 B 4,5 x 8,0
23;DIN 179 B;B;12x20;NO;DIN 179 B 12x20
24;DIN 913;;M4x3;YES;DIN913-M4x3
25;DIN 913;;M5x30;YES;DIN913-M5x30

    • Artikelnummernsuche [Article Number Search] (siehe Abschnitt 1.1.7, „ Artikelnummernsuche - Automatische Zuweisung anhand Hersteller-Artikelnummer “):

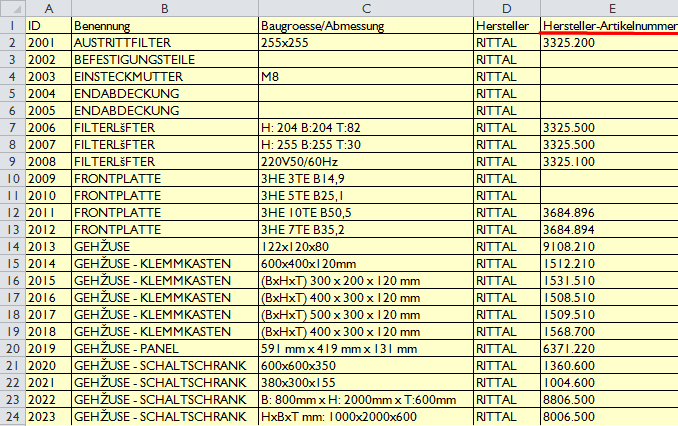

      Hersteller-Artikelnummer als Identifikationsparameter

      Hersteller-Artikelnummer als Identifikationsparameter

      ID;Benennung;Baugroesse/Abmessung;Hersteller;Hersteller-Artikelnummer
2001;AUSTRITTFILTER;255x255;RITTAL;3325.200
2002;BEFESTIGUNGSTEILE;;RITTAL;
2003;EINSTECKMUTTER;M8;RITTAL;
2004;ENDABDECKUNG;;RITTAL;
2005;ENDABDECKUNG;;RITTAL;
2006;FILTERLÜFTER;H: 204 B:204 T:82;RITTAL;3325.500
2007;FILTERLÜFTER;H: 255 B:255 T:30;RITTAL;3325.500
2008;FILTERLÜFTER;220V50/60Hz;RITTAL;3325.100
2009;FRONTPLATTE;3HE 3TE B14,9;RITTAL;
2010;FRONTPLATTE;3HE 5TE B25,1;RITTAL;
2011;FRONTPLATTE;3HE 10TE B50,5;RITTAL;3684.896
2012;FRONTPLATTE;3HE 7TE B35,2;RITTAL;3684.894
2013;GEHÄUSE;122x120x80;RITTAL;9108.210
2014;GEHÄUSE - KLEMMKASTEN;600x400x120mm;RITTAL;1512.210
2015;GEHÄUSE - KLEMMKASTEN;(BxHxT) 300 x 200 x 120 mm;RITTAL;1531.510
2016;GEHÄUSE - KLEMMKASTEN;(BxHxT) 400 x 300 x 120 mm;RITTAL;1508.510
2017;GEHÄUSE - KLEMMKASTEN;(BxHxT) 500 x 300 x 120 mm;RITTAL;1509.510
2018;GEHÄUSE - KLEMMKASTEN;(BxHxT) 400 x 300 x 120 mm;RITTAL;1568.700
2019;GEHÄUSE - PANEL;591 mm x 419 mm x 131 mm;RITTAL;6371.220
2020;GEHÄUSE - SCHALTSCHRANK;600x600x350;RITTAL;1360.600
2021;GEHÄUSE - SCHALTSCHRANK;380x300x155;RITTAL;1004.600
2022;GEHÄUSE - SCHALTSCHRANK;B: 800mm x H: 2000mm x T:600mm;RITTAL;8806.500 (
2023;GEHÄUSE - SCHALTSCHRANK;HxBxT mm: 1000x2000x600;RITTAL;8006.500
2024;GEHÄUSE - SCHALTSCHRANK;HxBxT mm: 2000x1200x600;RITTAL;8206.500
2025;GEHÄUSE - SEITENWÄNDE;0 mm x 2.000 mm x 600 mm;RITTAL;8106.235
2026;GEHÄUSE - SOCKEL;Fr Schränke/Pulte:800x100x400;RITTAL;2901.200
2027;GEHÄUSE - STANDPULT;800 mm x 960 mm x 400 mm;RITTAL;2668.500
2028;GEHÄUSE - ZUBEHÖR;706,5 - 1006,6 mm;RITTAL;7063.890
2029;GEHÄUSE - ZUBEHÖR;;RITTAL;6053.300
2030;GEHÄUSE - ZUBEHÖR;600 mm x 800 mm;RITTAL;7828.680
2031;GEHÄUSE - ZUBEHÖR;;RITTAL;2468.000
2032;GEHÄUSE - ZUBEHÖR;;RITTAL;8611.070
2033;GEHÄUSE - ZUBEHÖR;B 25mm;RITTAL;1590.000
2034;GERÄTEADAPTER;"63A; 54mm breit";RITTAL;
2035;GERÄTEADAPTER;72x230;RITTAL;
2036;GERÄTEADAPTER;100A/Baub.90mm;RITTAL;
2037;GEWINDELEISTE;M2,5;RITTAL;
2038;GRIFF FÜR GERÄTEBODEN;;RITTAL;
2039;HALTERABDECKUNG;f.SV3418/27/33;RITTAL;
2040;AUSTRITTFILTER;255x256;RITTAL;3325.200
2041;BEFESTIGUNGSTEILE;;RITTAL;
2042;EINSTECKMUTTER;M9;RITTAL;
2043;ENDABDECKUNG;;RITTAL;
2044;ENDABDECKUNG;;RITTAL;
2045;FILTERLÜFTER;H: 204 B:204 T:83;RITTAL;3325.500
2046;FILTERLÜFTER;H: 255 B:255 T:31;RITTAL;3325.500
2047;FILTERLÜFTER;220V50/60Hz;RITTAL;3325.100
2048;FRONTPLATTE;3HE 3TE B14,10;RITTAL;
2049;FRONTPLATTE;3HE 5TE B25,2;RITTAL;
2050;FRONTPLATTE;3HE 10TE B50,6;RITTAL;3684.892
2051;FRONTPLATTE;3HE 7TE B35,3;RITTAL;3684.890
2052;GEHÄUSE;122x120x81;RITTAL;9108.211
2053;GEHÄUSE - KLEMMKASTEN;600x400x120mm;RITTAL;1512.211
2054;GEHÄUSE - KLEMMKASTEN;(BxHxT) 300 x 200 x 120 mm;RITTAL;1531.511
2055;GEHÄUSE - KLEMMKASTEN;(BxHxT) 400 x 300 x 120 mm;RITTAL;1508.511
2056;GEHÄUSE - KLEMMKASTEN;(BxHxT) 500 x 300 x 120 mm;RITTAL;1509.511
2057;GEHÄUSE - KLEMMKASTEN;(BxHxT) 400 x 300 x 120 mm;RITTAL;1568.701
2058;GEHÄUSE - PANEL;592 mm x 419 mm x 131 mm;RITTAL;6371.221
2059;GEHÄUSE - SCHALTSCHRANK;600x600x351;RITTAL;1360.601
2060;GEHÄUSE - SCHALTSCHRANK;380x300x156;RITTAL;1004.601

    • Artikelmapping Suche [Article Mapping Search] (siehe Abschnitt 1.1.8, „ Attributmapping “):

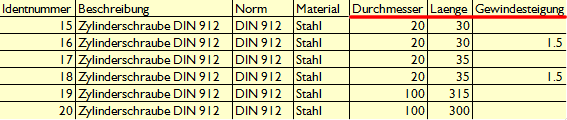

      Einzelne Variablen als Identifikationsparameter

      Einzelne Variablen als Identifikationsparameter

      Identnummer;Beschreibung;Norm;Material;Durchmesser;Laenge;Gewindesteigung
15;Zylinderschraube DIN 912;DIN 912;Stahl;20;30;
16;Zylinderschraube DIN 912;DIN 912;Stahl;20;30;1.5
17;Zylinderschraube DIN 912;DIN 912;Stahl;20;35;
18;Zylinderschraube DIN 912;DIN 912;Stahl;20;35;1.5
19;Zylinderschraube DIN 912;DIN 912;Stahl;100;315;
20;Zylinderschraube DIN 912;DIN 912;Stahl;100;300;

  • Unter Datenquellen [Data sources] -> PARTsolutions Kataloge [PARTsolutions catalogs] sehen Sie alle bereits installierten PARTsolutions-Kataloge.

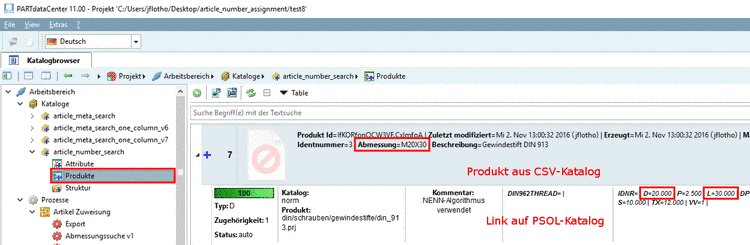

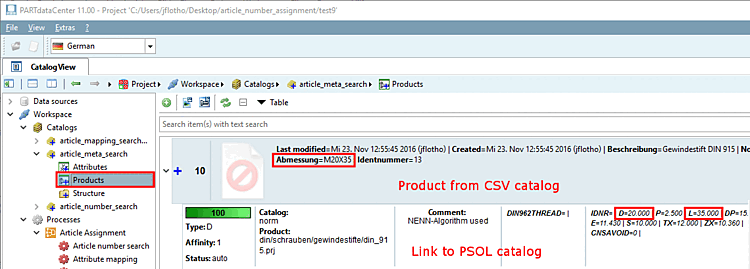

Nach ausgeführter Artikelzuweisung sehen Sie unter Produkte [Products] die einzelnen Verknüpfungen von CSV-Datensatz und PARTsolutions-Tabellenzeile.

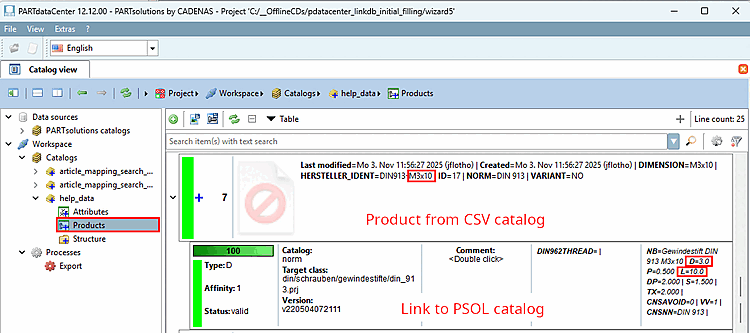

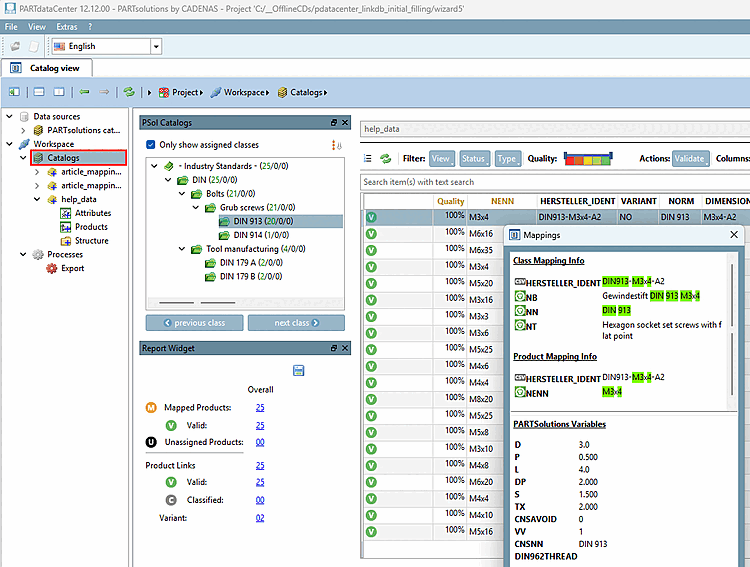

Die neue Oberfläche mit V12.12 ist komfortabler. Nach Selektion von Catalogs sehen Sie die einzelnen Verknüpfungen / Mappings im Dockingfenster Mappings.

Sind die Verknüpfungen für valide befunden, führen Sie den Export in die LinkDB aus.

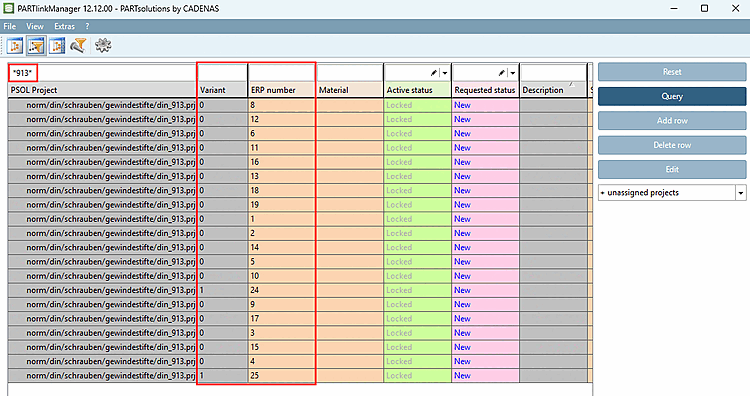

Beispielhaftes Ergebnis für DIN 913

Beispielhaftes Ergebnis für DIN 913

Entsprechend des eingestellten Regelwerks[1] erfolgt die Darstellung im PARTdataManager bzw. 3Dfindit.

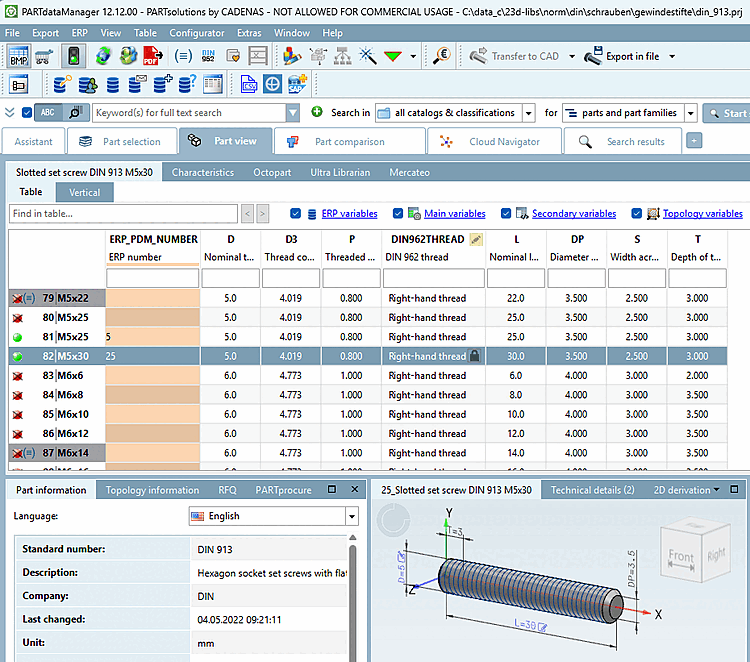

Ergebnis im PARTdataManager. Das Beispiel zeigt nur die Spalte der ERP-Nummer. Nach entsprechender Einrichtung der LinkDB können genau so gut beliebig viele weitere Informationen (Beschreibung, Werkstoff, Preis, Lagerbestand, etc.) aus Drittsystemen abgebildet werden.

Ergebnis im PARTdataManager. Das Beispiel zeigt nur die Spalte der ERP-Nummer. Nach entsprechender Einrichtung der LinkDB können genau so gut beliebig viele weitere Informationen (Beschreibung, Werkstoff, Preis, Lagerbestand, etc.) aus Drittsystemen abgebildet werden.

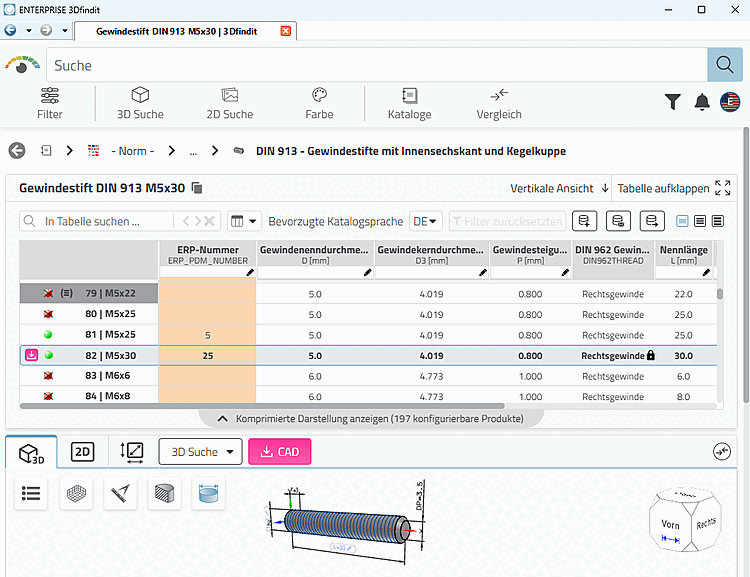

Das Äquivalent in 3Dfindit

Das Äquivalent in 3Dfindit



[1] Siehe hierzu unter Abschnitt 5.7, „ ERP-Umgebung einrichten “ in ENTERPRISE 3Dfindit (Professional) - Administration.
