1.1.2. Aperçu de l'interface utilisateur et des processus

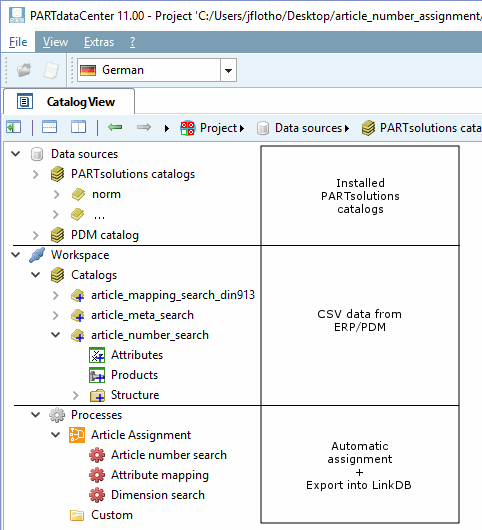

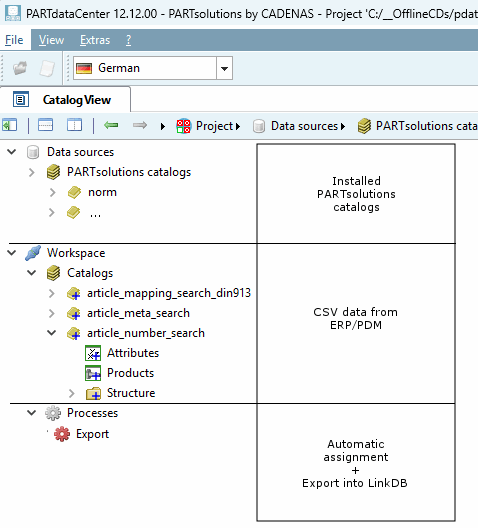

L'illustration suivante montre comment l' affectation des articles entre les données CSV et les données PARTsolutions se présente dans l'interface utilisateur de PARTdataCenter.

  • Importation de données CSV depuis un système ERP/PDM

    Sous Catalogues [Catalogs], on trouve la commande de menu contextuel Importer catalogue [Import catalog] -> Importer CSV [Import from CSV].

  • Sous Processus, il est possible de sélectionner des modèles personnalisables pour l' attribution des articles et l 'exportation vers la LinkDB.

    La structure des données détermine le modèle à utiliser : (actuellement, seul un modèle "par défaut" est disponible pour l'assistant)

    • Recherche des dimensions [Dimension search] (voir Section 1.1.5, «  Recherche de dimensions (avec "Article Assignment Wizard" pour les pièces normalisées) ») :

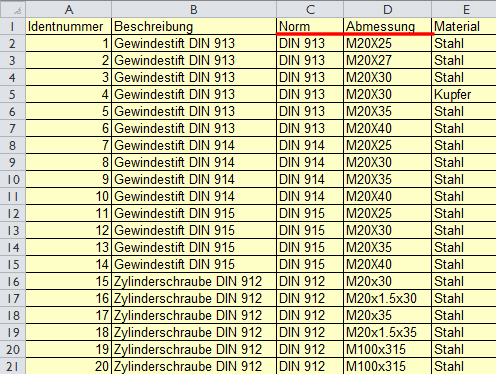

      Numéro de norme et dimensions comme paramètres d'identification

      Numéro de norme et dimensions comme paramètres d'identification

      ID;NORM;SHAPE;DIMENSION;VARIANT;HERSTELLER_IDENT
1;DIN 913;;M4x10;NO;DIN913-M4x10
2;DIN 913;;M5x8;NO;DIN913-M5x8
3;DIN 913;;M4x4;NO;DIN913-M4x4
4;DIN 913;;M3x4;NO;DIN913-M3x4
5;DIN 913;;M5x25;NO;DIN913-M5x25
6;DIN 913;;M6x35;NO;DIN913-M6x35
7;DIN 914;;M4x6;NO;DIN914-M4x6
8;DIN 913;;M4x6;NO;DIN913-M4x6
9;DIN 913;;M6x16;NO;DIN913-M6x16
10;DIN 913;;M8x1x20;NO;DIN913-M8x1x20
11;DIN 913;;M4x8;NO;DIN913-M4x8
12;DIN 913;;M5x20;NO;DIN913-M5x20
13;DIN 913;;M3x16;NO;DIN913-M3x16
14;DIN 913;;M5x16;NO;DIN913-M5x16
15;DIN 913;;M6x20;NO;DIN913-M6x20
16;DIN 913;;M3x4-A2;NO;DIN913-M3x4-A2
17;DIN 913;;M3x10;NO;DIN913-M3x10
18;DIN 913;;M3x3;NO;DIN913-M3x3
19;DIN 913;;M3x6;NO;DIN913-M3x6
20;DIN 179 A;A;6x10;NO;DIN 179 A 6x10
21;DIN 179 A;A;6x20;NO;DIN 179 A 6x20
22;DIN 179 B;B;4,5 x 8,0;NO;DIN 179 B 4,5 x 8,0
23;DIN 179 B;B;12x20;NO;DIN 179 B 12x20
24;DIN 913;;M4x3;YES;DIN913-M4x3
25;DIN 913;;M5x30;YES;DIN913-M5x30

    • Recherche par numéro d'article [Article Number Search] (voir Section 1.1.7, «  Recherche par numéro d'article - attribution automatique sur la base du numéro d'article du fabricant  ») :

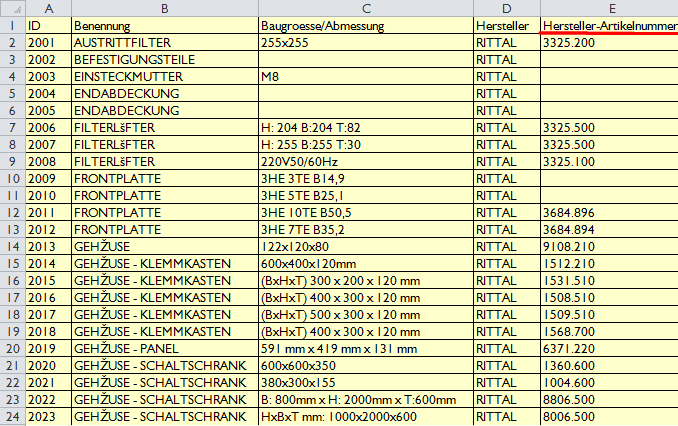

      Numéro d'article du fabricant comme paramètre d'identification

      Numéro d'article du fabricant comme paramètre d'identification

      ID;Benennung;Baugroesse/Abmessung;Hersteller;Hersteller-Artikelnummer
2001;AUSTRITTFILTER;255x255;RITTAL;3325.200
2002;BEFESTIGUNGSTEILE;;RITTAL;
2003;EINSTECKMUTTER;M8;RITTAL;
2004;ENDABDECKUNG;;RITTAL;
2005;ENDABDECKUNG;;RITTAL;
2006;FILTERLÜFTER;H: 204 B:204 T:82;RITTAL;3325.500
2007;FILTERLÜFTER;H: 255 B:255 T:30;RITTAL;3325.500
2008;FILTERLÜFTER;220V50/60Hz;RITTAL;3325.100
2009;FRONTPLATTE;3HE 3TE B14,9;RITTAL;
2010;FRONTPLATTE;3HE 5TE B25,1;RITTAL;
2011;FRONTPLATTE;3HE 10TE B50,5;RITTAL;3684.896
2012;FRONTPLATTE;3HE 7TE B35,2;RITTAL;3684.894
2013;GEHÄUSE;122x120x80;RITTAL;9108.210
2014;GEHÄUSE - KLEMMKASTEN;600x400x120mm;RITTAL;1512.210
2015;GEHÄUSE - KLEMMKASTEN;(BxHxT) 300 x 200 x 120 mm;RITTAL;1531.510
2016;GEHÄUSE - KLEMMKASTEN;(BxHxT) 400 x 300 x 120 mm;RITTAL;1508.510
2017;GEHÄUSE - KLEMMKASTEN;(BxHxT) 500 x 300 x 120 mm;RITTAL;1509.510
2018;GEHÄUSE - KLEMMKASTEN;(BxHxT) 400 x 300 x 120 mm;RITTAL;1568.700
2019;GEHÄUSE - PANEL;591 mm x 419 mm x 131 mm;RITTAL;6371.220
2020;GEHÄUSE - SCHALTSCHRANK;600x600x350;RITTAL;1360.600
2021;GEHÄUSE - SCHALTSCHRANK;380x300x155;RITTAL;1004.600
2022;GEHÄUSE - SCHALTSCHRANK;B: 800mm x H: 2000mm x T:600mm;RITTAL;8806.500 (
2023;GEHÄUSE - SCHALTSCHRANK;HxBxT mm: 1000x2000x600;RITTAL;8006.500
2024;GEHÄUSE - SCHALTSCHRANK;HxBxT mm: 2000x1200x600;RITTAL;8206.500
2025;GEHÄUSE - SEITENWÄNDE;0 mm x 2.000 mm x 600 mm;RITTAL;8106.235
2026;GEHÄUSE - SOCKEL;Fr Schränke/Pulte:800x100x400;RITTAL;2901.200
2027;GEHÄUSE - STANDPULT;800 mm x 960 mm x 400 mm;RITTAL;2668.500
2028;GEHÄUSE - ZUBEHÖR;706,5 - 1006,6 mm;RITTAL;7063.890
2029;GEHÄUSE - ZUBEHÖR;;RITTAL;6053.300
2030;GEHÄUSE - ZUBEHÖR;600 mm x 800 mm;RITTAL;7828.680
2031;GEHÄUSE - ZUBEHÖR;;RITTAL;2468.000
2032;GEHÄUSE - ZUBEHÖR;;RITTAL;8611.070
2033;GEHÄUSE - ZUBEHÖR;B 25mm;RITTAL;1590.000
2034;GERÄTEADAPTER;"63A; 54mm breit";RITTAL;
2035;GERÄTEADAPTER;72x230;RITTAL;
2036;GERÄTEADAPTER;100A/Baub.90mm;RITTAL;
2037;GEWINDELEISTE;M2,5;RITTAL;
2038;GRIFF FÜR GERÄTEBODEN;;RITTAL;
2039;HALTERABDECKUNG;f.SV3418/27/33;RITTAL;
2040;AUSTRITTFILTER;255x256;RITTAL;3325.200
2041;BEFESTIGUNGSTEILE;;RITTAL;
2042;EINSTECKMUTTER;M9;RITTAL;
2043;ENDABDECKUNG;;RITTAL;
2044;ENDABDECKUNG;;RITTAL;
2045;FILTERLÜFTER;H: 204 B:204 T:83;RITTAL;3325.500
2046;FILTERLÜFTER;H: 255 B:255 T:31;RITTAL;3325.500
2047;FILTERLÜFTER;220V50/60Hz;RITTAL;3325.100
2048;FRONTPLATTE;3HE 3TE B14,10;RITTAL;
2049;FRONTPLATTE;3HE 5TE B25,2;RITTAL;
2050;FRONTPLATTE;3HE 10TE B50,6;RITTAL;3684.892
2051;FRONTPLATTE;3HE 7TE B35,3;RITTAL;3684.890
2052;GEHÄUSE;122x120x81;RITTAL;9108.211
2053;GEHÄUSE - KLEMMKASTEN;600x400x120mm;RITTAL;1512.211
2054;GEHÄUSE - KLEMMKASTEN;(BxHxT) 300 x 200 x 120 mm;RITTAL;1531.511
2055;GEHÄUSE - KLEMMKASTEN;(BxHxT) 400 x 300 x 120 mm;RITTAL;1508.511
2056;GEHÄUSE - KLEMMKASTEN;(BxHxT) 500 x 300 x 120 mm;RITTAL;1509.511
2057;GEHÄUSE - KLEMMKASTEN;(BxHxT) 400 x 300 x 120 mm;RITTAL;1568.701
2058;GEHÄUSE - PANEL;592 mm x 419 mm x 131 mm;RITTAL;6371.221
2059;GEHÄUSE - SCHALTSCHRANK;600x600x351;RITTAL;1360.601
2060;GEHÄUSE - SCHALTSCHRANK;380x300x156;RITTAL;1004.601

    • Recherche de mappage d'articles [Article Mapping Search] (voir Section 1.1.8, «  Mappage des attributs  ») :

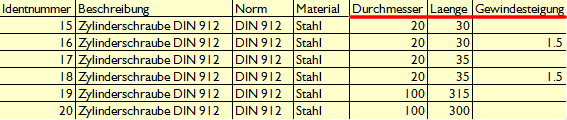

      Variables individuelles comme paramètres d'identification

      Variables individuelles comme paramètres d'identification

      Identnummer;Beschreibung;Norm;Material;Durchmesser;Laenge;Gewindesteigung
15;Zylinderschraube DIN 912;DIN 912;Stahl;20;30;
16;Zylinderschraube DIN 912;DIN 912;Stahl;20;30;1.5
17;Zylinderschraube DIN 912;DIN 912;Stahl;20;35;
18;Zylinderschraube DIN 912;DIN 912;Stahl;20;35;1.5
19;Zylinderschraube DIN 912;DIN 912;Stahl;100;315;
20;Zylinderschraube DIN 912;DIN 912;Stahl;100;300;

  • Sous Sources de données [Data sources] -> Catalogues PARTsolutions [PARTsolutions catalogs], vous voyez tous les catalogues PARTsolutions déjà installés.

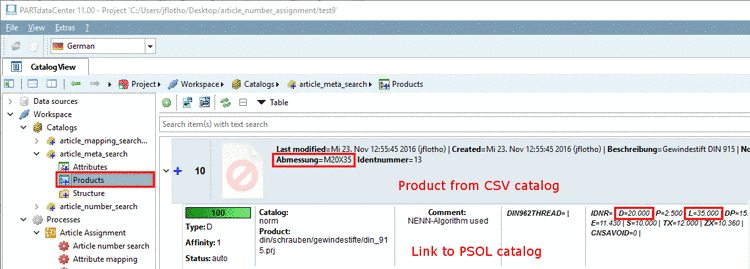

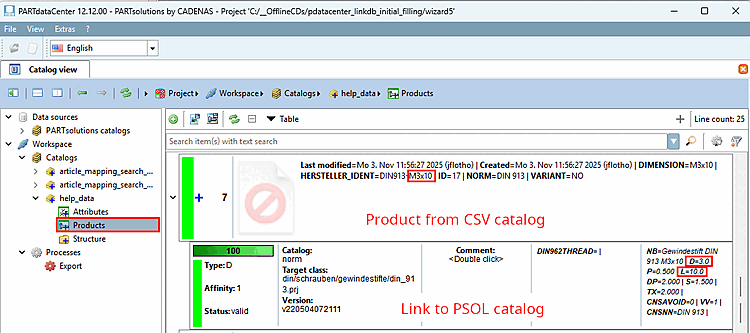

Une fois l'attribution des articles effectuée, vous voyez sous Produits [Products] les différents liens entre l'enregistrement CSV et la ligne du tableau PARTsolutions.

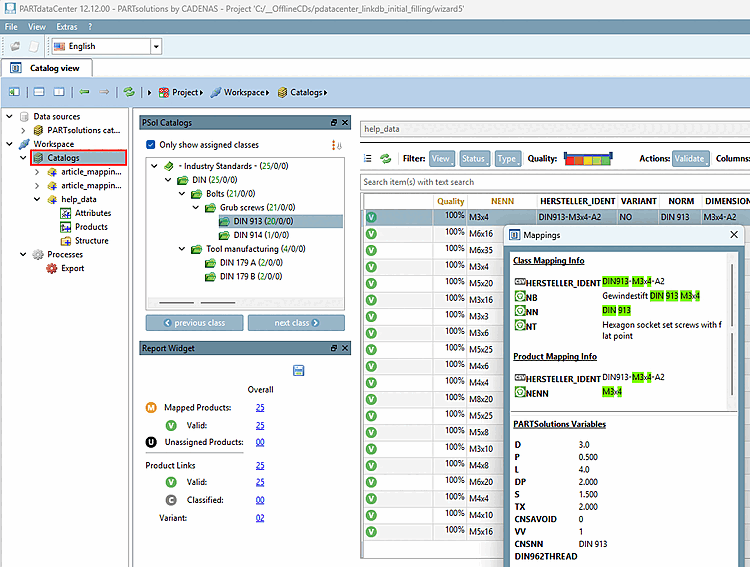

La nouvelle interface avec la V12.12 est plus confortable. Après avoir sélectionné des catalogues, vous voyez les différents liens / mappings dans la fenêtre du docking Mappings.

Si les liens sont jugés valides, effectuez l'exportation vers la LinkDB.

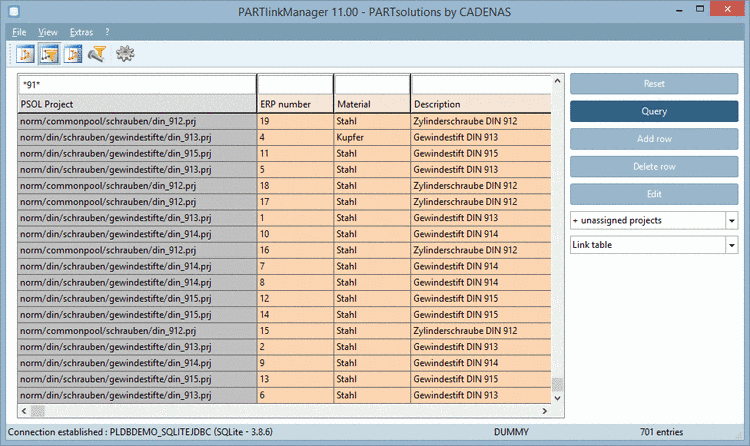

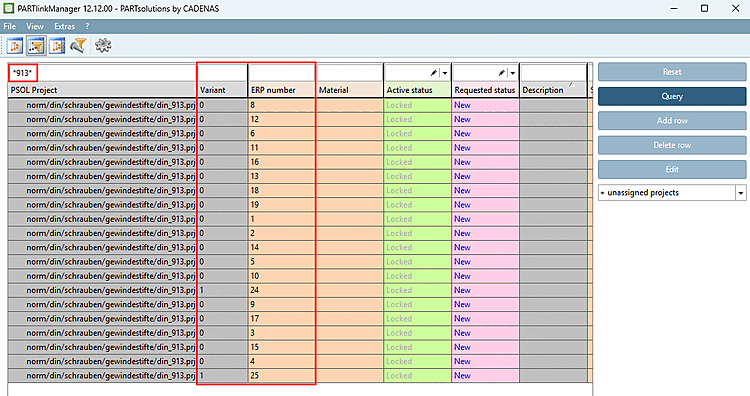

Exemple de résultat pour DIN 913

Exemple de résultat pour DIN 913

Selon le système de règles paramétré.[1] la représentation s'effectue dans PARTdataManager ou 3Dfindit.

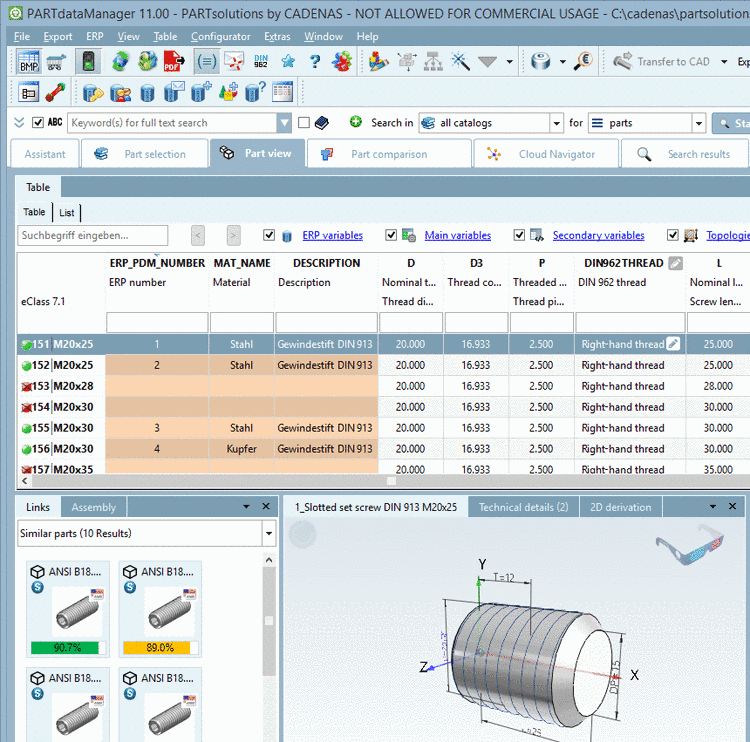

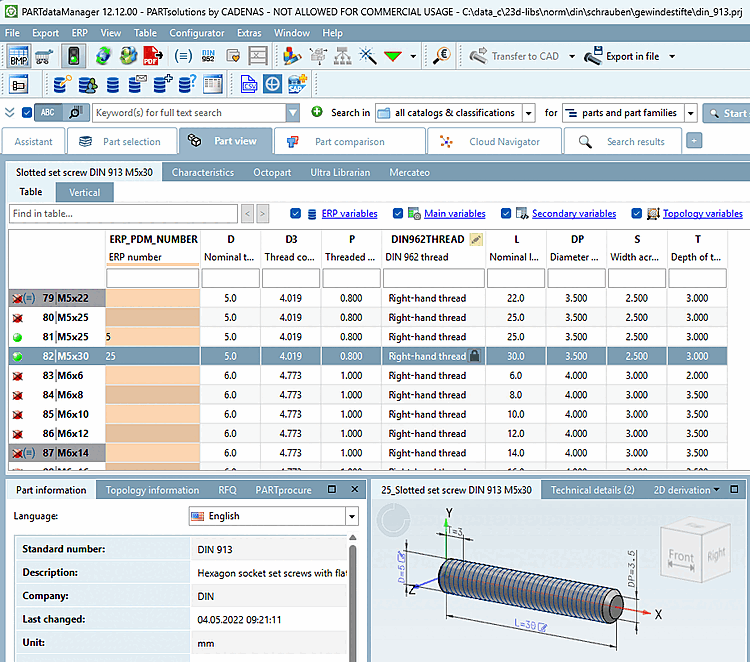

Résultat dans le PARTdataManager. L'exemple ne montre que la colonne du numéro ERP. Après avoir configuré la LinkDB en conséquence, il est tout aussi possible de représenter autant d'autres informations que l'on souhaite (description, matériau, prix, stock, etc.) provenant de systèmes tiers.

Résultat dans le PARTdataManager. L'exemple ne montre que la colonne du numéro ERP. Après avoir configuré la LinkDB en conséquence, il est tout aussi possible de représenter autant d'autres informations que l'on souhaite (description, matériau, prix, stock, etc.) provenant de systèmes tiers.

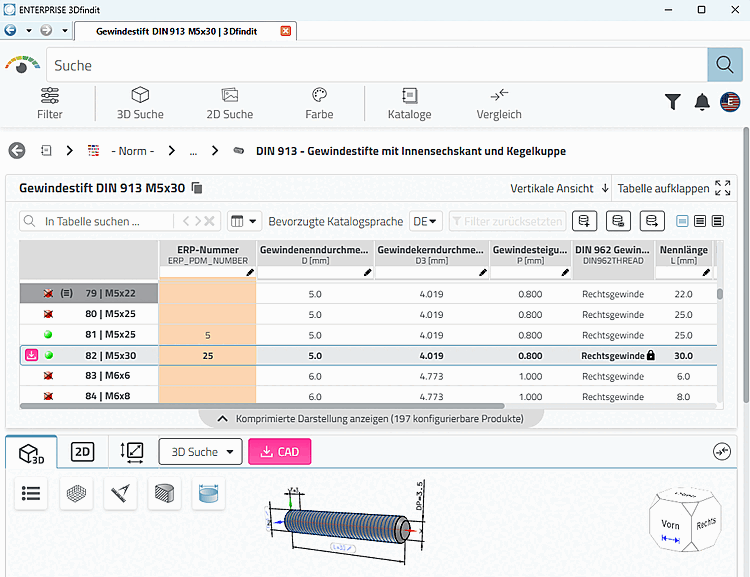

L'équivalent en 3Dfindit

L'équivalent en 3Dfindit



[1] Voir à ce sujet le Section 5.7, «  Configurer l'environnement ERP  » in ENTERPRISE 3Dfindit (Professional) - Administration.
