2.3.10.3.3. Block [CadDocumentAttributes] - Weitere Extra-Attribute übergeben

Um in SolidWorks auf der Registerseite "Benutzerdefiniert" weitere Extra-Attribute auszugeben, gehen Sie folgendermaßen vor:

  1. Öffnen Sie die Konfigurationsdatei ifsolidworks.cfg.

  2. Legen Sie im Block [CadDocumentAttributes] beliebig viele weitere Zeilen ein:[54]

    #:VISFGUI;1
[CadDocumentAttributes]
SpecialAttribute=?GetObject("iface.calcnameservice").start(0).Format
 ("<ATTR(LINA)>").value()

    Hier im Beispiel ist der Schlüssel "SpecialAttribute" angelegt und es wird das Attribut "LINA" (Stückliste) übergeben.

    Optional können Sie auch die Sprache des Attributes bestimmen.

    #:VISFGUI;1
[CadDocumentAttributes]
SpecialAttribute=?GetObject("iface.calcnameservice").start(0).Format
("<ATTR(english,LINA)>").value()

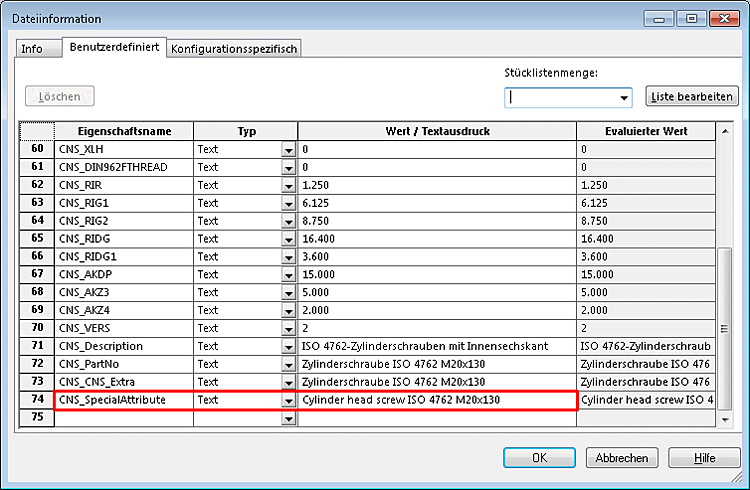

  3. Nach dem Export finden Sie die Ergebnisse in SolidWorks im Dialogfenster "Dateiinformation" auf der Registerseite "Benutzerdefiniert".

    Dialogfenster "Dateiinformation" -> Registerseite "Benutzerdefiniert"

    Dialogfenster "Dateiinformation" -> Registerseite "Benutzerdefiniert"



[54] Informationen zur Syntax finden Sie unter Abschnitt 2.2.1, „Syntax und Konzepte “.
