5.9.4. Registerseite: Ansichten

5.9.4.1. Bemaßungsansichten
5.9.4.2. 3D-Modelle
5.9.4.3. Varianten
5.9.4.3.1. Allgemeines Konzept beim Arbeiten mit Varianten
5.9.4.3.2. Grundsätzliche Hinweise
5.9.4.3.3. Beispiel: Varianten von Bemaßungsansichten
5.9.4.3.4. Beispiel: Varianten von 3D-Modellen
5.9.4.3.5. Beispiel: Besonderheiten für Projekterstellung insbesondere in Architektur / BIM Katalogen
5.9.4.4. 2D-Ableitung
5.9.4.5. 2D-Ableitung zuweisen in PARTproject

Die Registerseite Ansichten [Views] erscheint beim Projekttyp [Project type] 3D-Projekt [3D project].

[Hinweis]Hinweis

Information für Bestandskunden:

Mit V12 wurden die Inhalte der Registerseiten 3D-Projekt [3D project] und 2D-Ableitung [2D derivation] zusammengeführt auf der neuen Registerseite Ansichten [Views].

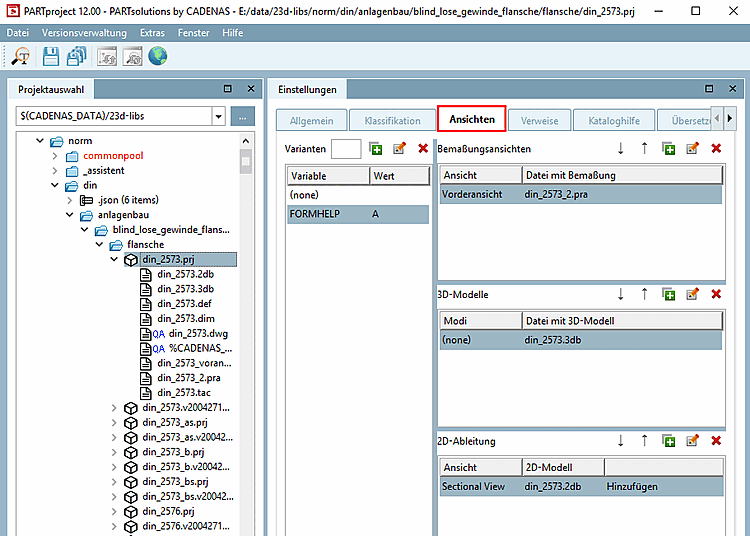

Die Registerseite Ansichten [Views] enthält folgende Dialogbereiche:

  • Varianten [Variants]:

    Legen Sie hier Varianten an, die über die Tabelle gesteuert werden.

    Es können beispielsweise für verschiedene Tabellenzeilen unterschiedliche 3D-Modelle (3db-Dateien) verwendet werden.

    Oder eine Wertebereichsvariable steuert beispielsweise den LOD (siehe Abschnitt 5.8.2.1.16.14, „ LOG Variablen hinzufügen “).

    Sind keine Varianten angelegt oder es wird auf keine zugegriffen, greift automatisch die Defaultzeile "(none)".

  • Bemaßungsansichten [Dimensioning views]:

    Bestimmen Sie hier Bemaßungsansichten (.pra, .bmp, .tif ), die später im PARTdataManager, im Dockingfenster Technische Ansichten [Technical views] angezeigt werden sollen.

  • 3D-Modelle [3D models]:

    Bestimmen Sie hier 3D-Modell(e) (.3db), die später im PARTdataManager angezeigt werden sollen.

    Die Steuerung erfolgt über die Sachmerkmalstabelle, welche die unter Varianten [Variants] angelegten Variablen verwendet.

  • 2D-Ableitung [2D derivation]:

    Bestimmen Sie hier 2D-Ableitungen, die später im PARTdataManager, im Dockingfenster 2D-Ableitung [2D derivation] angezeigt werden sollen.
