5.9.4.1. Bemaßungsansichten

[Hinweis]Hinweis

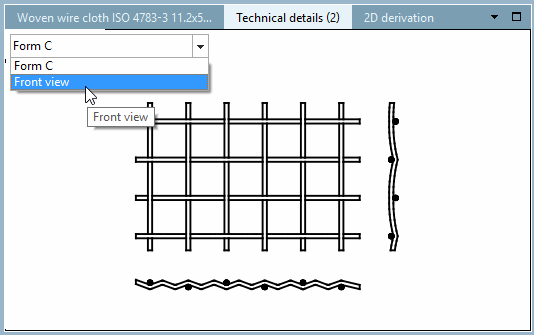

Der Eintrag von Bemaßungsansichten [Dimensioning views] ist optional. Diese werden im PARTdataManager unter Technische Ansichten [Technical views] angezeigt.

Optional können Sie den Dialogbereich Varianten verwenden, wenn Sie verschiedenen Variablenwerten (Tabellenzeilen) bestimmte Bemaßungsansichten [Dimensioning views] zuweisen möchten.

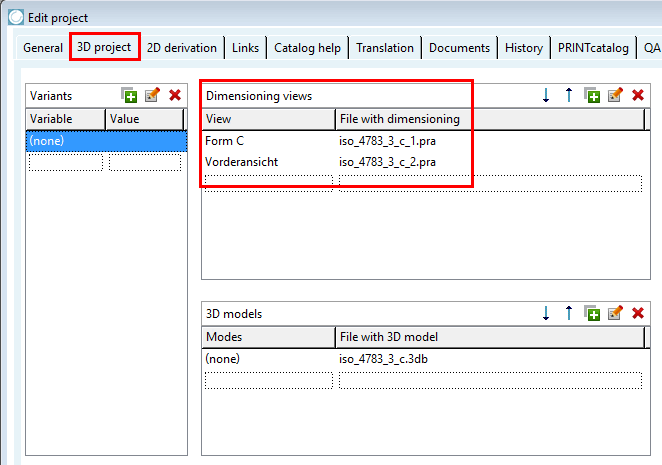

  1. Öffnen Sie in der Spalte Ansicht [View] mit dem Pfeil das Listenfeld und wählen Sie eine Ansicht [View] aus bzw. vergeben Sie selbst einen Namen.

  2. Öffnen Sie in der Spalte Datei mit Bemaßung [File with dimensioning] mit dem Pfeil das Listenfeld und wählen Sie die gewünschte Datei aus. Diese muss in der Projektdatei hinterlegt sein.

    Erlaubte Dateitypen sind .pra, .bmp, .tif.

    [Hinweis]Hinweis

    DWG und DXF-Dateien können importiert und ins pra-Format umgewandelt werden. Detaillierte Informationen hierzu finden Sie unter Abschnitt 5.11.2, „ Bemaßungsansichten extern erstellen und importieren/konvertieren “.

  3. Mit können Sie optional beliebig viele neue Ansichten anlegen.

  4. Sehen Sie sich das Ergebnis im PARTdataManager im Dockingfenster Technische Angaben [Technical details] an.
