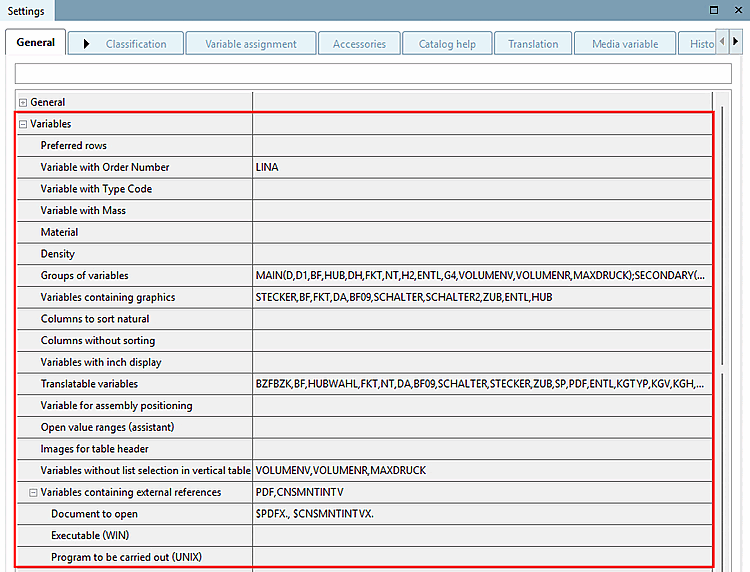

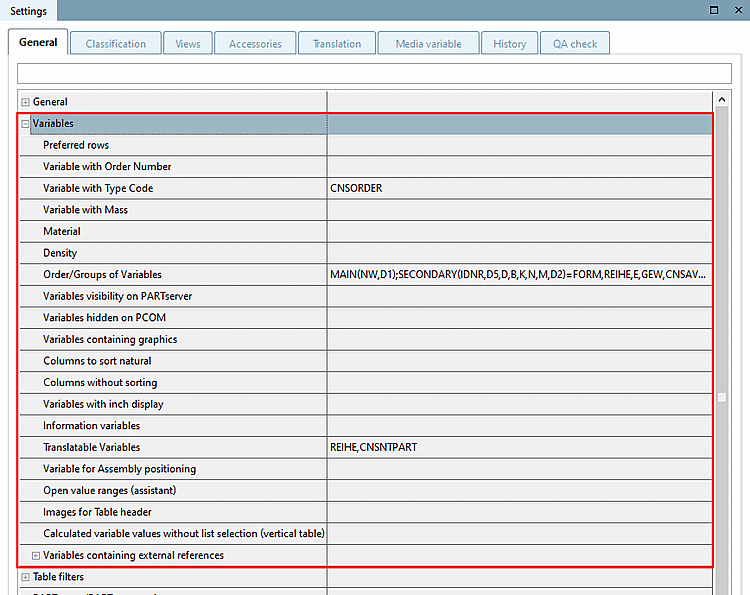

Vorzugsreihen [Preferred rows] :

Geben Sie die Variable (Spalte) an, die Sie als Vorzugsreihe definieren wollen.

Die folgenden Einträge werden automatisch auf die entsprechenden Klassenvariablen [Class variables] der CNS Klassifikation gemappt und somit beim Teileexport ans CAD übergeben. Siehe auch Abschnitt 5.12.4, „Wichtige Variablen einfach CNS-Klassifikation zuweisen “.

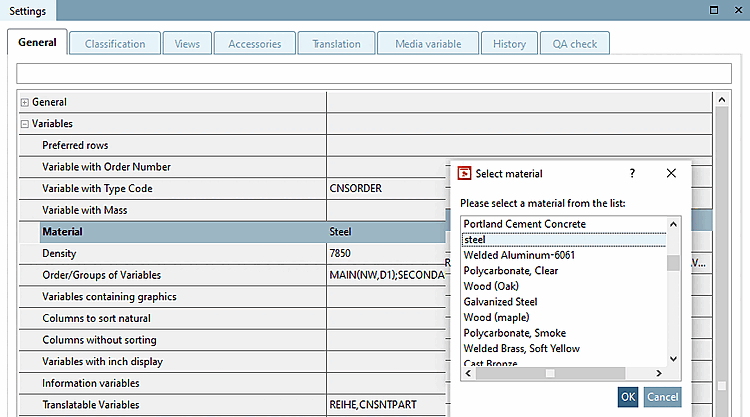

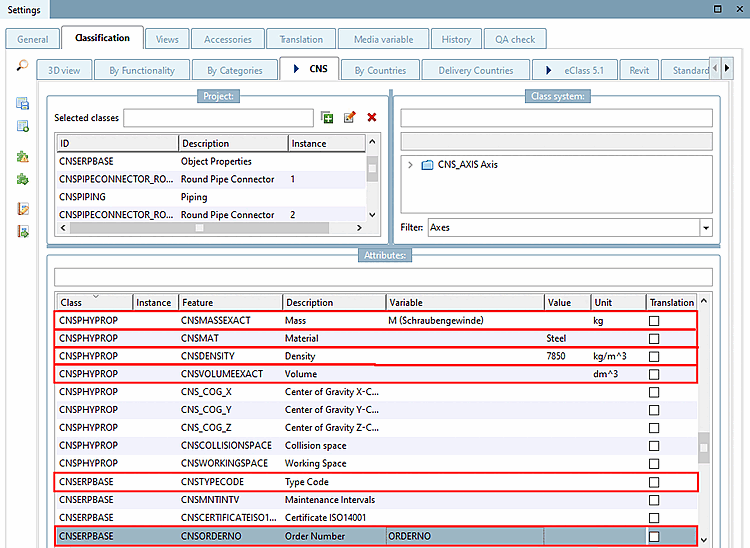

Klassenvariablen [Class variables]

Reihenfolge/Gruppen der Variablen [Order/Groups of Variables] :

Siehe Abschnitt 5.9.2.3.3, „ Variablengruppen - Spalten (Variablen) ausblenden “.

Im PARTserver sichtbare Spalten [Column visibility on PARTserver] :

Betrifft die Tabellendarstellung auf PARTserver.

Auf PCOM versteckte Variablen [Variables hidden on PCOM]:

Variablen mit Grafiken [Variables containing graphics] :

Wenn Sie im Projekt Tabellenzeilen mit Grafiken (*.png) darstellen wollen, legen Sie zunächst im PARTdesigner eine neue Variable/Spalte fest. Tragen Sie anschließend den Dateinamen der gewünschten Grafik in die einzelnen Zeilen der neuen Spalte ein. Öffnen Sie schließlich im PARTproject (Durchsuchen ... dieses Feldes) das Dialogfenster Variablenliste [Variable list] und aktivieren Sie die betreffende Variable.

Hinweis Halten Sie die Grafikgröße gering, da sonst die Arbeitsgeschwindigkeit des Systems beeinträchtigt wird.

Spalten mit natürlicher Sortierung [Columns to sort natural]:

Siehe Abschnitt 5.9.2.3.4, „ Spalten mit natürlicher Sortierung “.

Spalten ohne Sortierung [Columns without sorting]:

.....

Variablen mit Inch-Darstellung [Variables with inch display] :

Spalteninhalte mit metrischen Maßen können per Algorithmus auf Zollmaße umgerechnet werden. Legen Sie hier die Variablen (Spalten) fest, die dieser Umrechnung unterzogen werden sollen.

Übersetzbare Variablen [Translatable variables]:

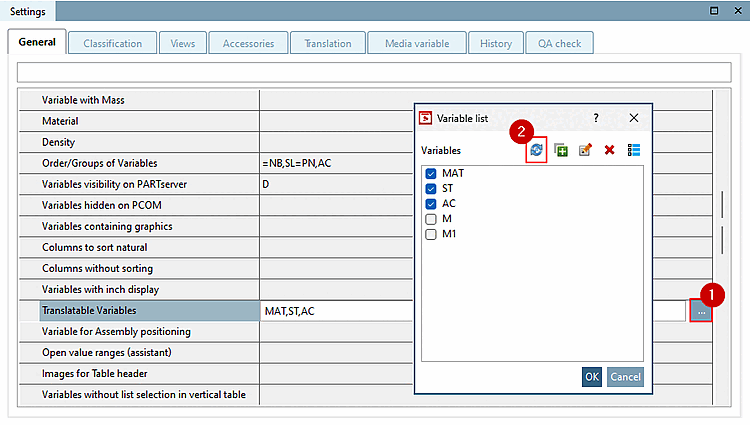

Geben Sie hier die Textvariablen an, deren Felder übersetzbaren Text beinhalten. Innerhalb der Registerseite Übersetzung [Translation] bzw. vorzugsweise im Dialogfenster Übersetzungen [Translations] hinterlegen Sie den jeweiligen Übersetzungstext in den verschiedenen Sprachen.

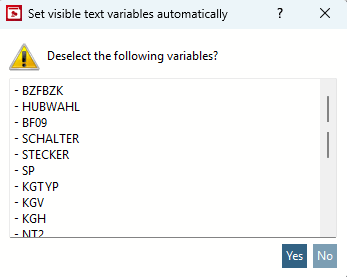

Alle sichtbaren, textuellen Variablen können automatisch hinzugefügt werden.

Detaillierte Informationen zum Thema "Übersetzen" finden Sie unter Abschnitt 5.8.2.1.14, „ Übersetzung “.

Variablen für Baugruppenpositionierung [Variable for assembly positioning]:

Angabe optional: Bezieht sich auf "Testmeta".

Variablen können definiert werden als Funktionsmerkmal [Function attribute] (z.B. dargestellter HUB einer Baugruppe mit ein- oder ausgefahrenen Zylinder oder Winkelstellung bei einem Scharnier).

Solche eingetragene Variablen werden beim TESTmeta nicht für die Geometrische Prüfung herangezogen, wodurch die zu testenden Varianten in TESTmeta reduziert werden.

Offene Wertebereiche (Assistenten) [Open value ranges (assistant)]

Hier eingetragene Wertebereichsvariablen werden in TESTmeta nicht überprüft.

Bilder für Tabellenkopf [Images for table header]

Mit Klick auf ... öffnet sich das gleichnamige Dialogfenster zur Bestimmung der gewünschten Variable und des Bildpfades.

Das Icon wird neben der Variable angezeigt.

Eintrag in der Projektdatei sieht wie folgt aus:

Variablen mit ausführbarem Programm [Variables containing external references] :

Siehe Abschnitt 5.9.2.3.5, „ Variablen mit ausführbarem Programm “.

Variablen ohne Listenauswahl in vertikaler Tabelle [Variables without list selection in vertical table]:

Siehe Abschnitt 5.9.2.3.1, „ Variablen ohne Listenauswahl in vertikaler Tabelle “.
