Folgende Konstruktionsanweisung dient dem einheitlichen, in verschiedenen Maßstäben verwendbaren, Erstellen von Symbolen.

Erstellen Sie Einzelsymbole mit einer Größe von 100x100 bis 150x150 mm als Symbol-Außenrahmen.

Dadurch sind die Symbole noch gut erkennbar bei Maßstäben bis zu 1:100.

Erstellen Sie Symbolgruppen oder zusammengesetzte Symbole, entsprechend einem bis zu zehn mal größeren Außenrahmen, mit 1000x1000 bis 1500x1500 mm.

Halten Sie die Strichstärke möglichst gering, so dass die Symbole bei 1:1 noch erkennbar sind, aber bei 1:100 nicht zu einem einzigen Fleck verschmelzen.

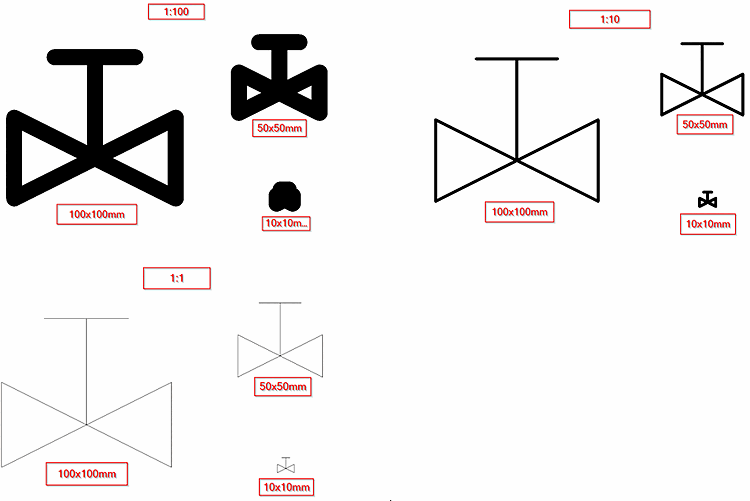

Gleiches Symbol in Ansicht verschiedener Maßstäbe
