5.12.12.5. Ausschreibungstexte klassifizieren: Allgemeine Vorgehensweise

5.12.12.5.1. GAEB
5.12.12.5.2. ÖNORM

CADENAS stellt für Ausschreibungstexte (Lang- und Kurztext) eine entsprechende Klassifikation bereit, welche Kataloghersteller für Ihre Bauteile nutzen sollten. Im entsprechenden Format exportierte Bauteile können dann mit beliebiger Ausschreibungssoftware geöffnet und weiter verarbeitet werden.

Voraussetzung

Achten Sie auf eine aktuelle CNS-Klassifikation. Updaten Sie diese gegebenenfalls via PARTadmin -> Katalogaktualisierung [Catalog update] -> Online.

In PARTproject unter Extras Menü -> Klassensysteme: Editieren... [Class systems: edit...] sind dann die entsprechenden Architektur-spezifischen Klassen gesetzt.

Klassensystem [Class system]: CNS -> Filter: Klassen [Classes] -> Specific Properties -> Architecture Specific -> Public tender short text und Public tender long text

Klassensystem [Class system]: CNS -> Filter: Klassen [Classes] -> Specific Properties -> Architecture Specific -> Public tender short text und Public tender long text

Bauteil klassieren

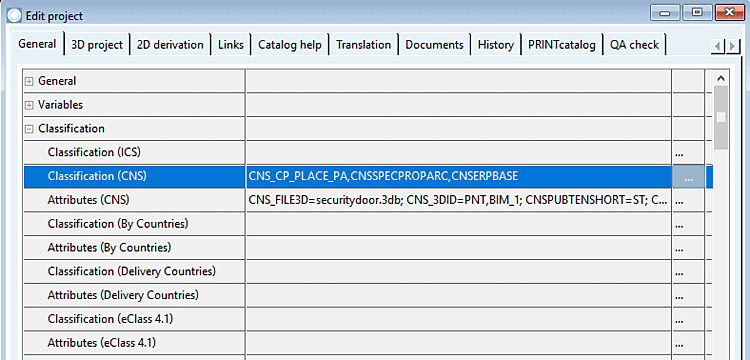

  1. Öffnen Sie unter Projekt bearbeiten [Edit project] -> Registerseite Allgemein [General] -> Klassifikation (CNS) mit Klick auf ... den Dialogbereich.

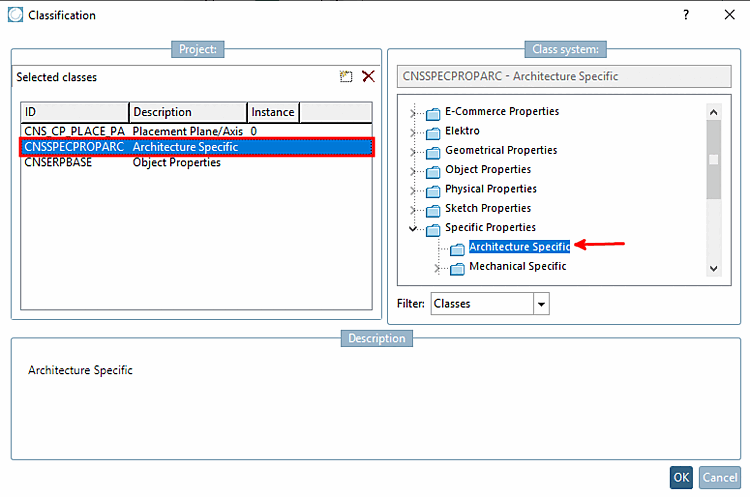

  2. Fügen Sie dem Bauteil die Klasse Architektur Spezifisch hinzu.

  3. Öffnen Sie unter Projekt bearbeiten [Edit project] -> Merkmale (CNS) mit Klick auf ... den Dialogbereich.

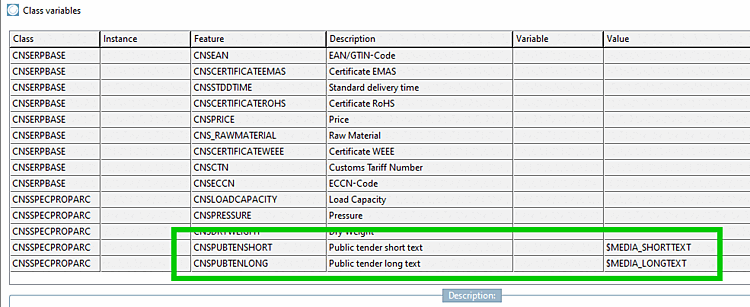

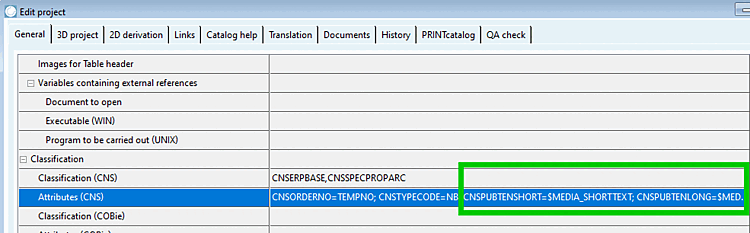

  4. Bestimmen Sie nun in der Spalte Wert [Value] (Value) für die Ausschreibungstexte entsprechende Mediavariablen. Optional können Sie die Texte mittels Auswahlkästchen unter Übersetzbar [Translatable] übersetzbar machen.

    $MEDIA_SHORTTEXT und $MEDIA_LONGTEXT

    $MEDIA_SHORTTEXT und $MEDIA_LONGTEXT

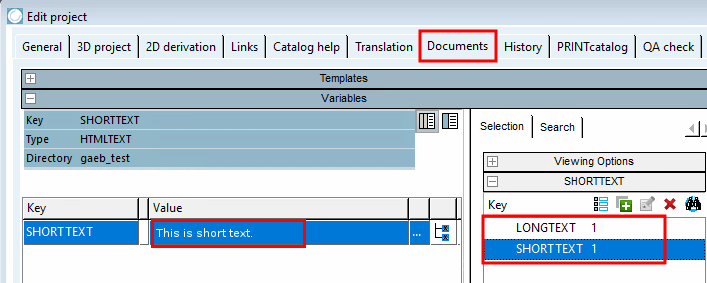

  5. Wechseln Sie auf die Registerseite Dokumente [Documents], legen Sie hier ebenfalls die beiden Mediavariablen an und tragen Sie die Texte ein.

    [Hinweis]Hinweis

    • Verwenden Sie für die Texte keine Umlaute (ä,ö,ü), nur ANSI-Format.

    Details zum Anlegen von Mediavariablen finden Sie unter Abschnitt 5.9.17, „Registerseite: Media Variable “.

Export

Beim Export mit entsprechenden Formaten werden nun die hinterlegten Ausschreibungstexte verwendet. (Sollte beim Bauteil keine Klassifizierung für Short- und Longtext vorhanden sein, wird als Fallback NN als Kurztext und NT als Langtext verwendet.)
