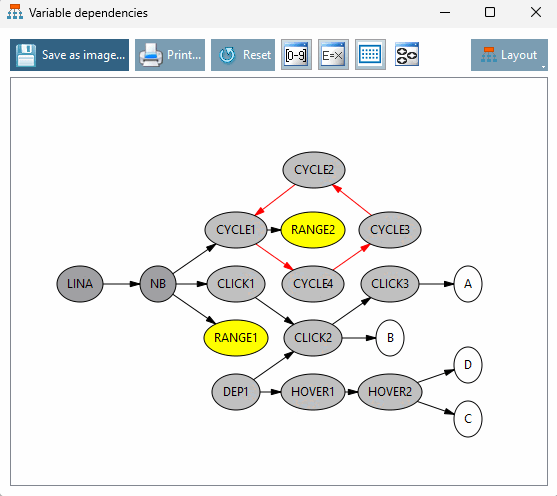

Das Fenster Variablenstruktur hat einige Verbesserungen erhalten.

Die angezeigte Struktur kann nun als Bild mit dem Dateiformat *.png auf dem Computer gespeichert werden. Alternativ ist es möglich, die gesamte Struktur oder nur den angezeigten Teil direkt an den Drucker zu senden. Hierbei öffnet sich das Fenster Drucker Eigenschaften von Windows.

Die Ansicht der Variablenabhängigkeiten kann über die Buttons Wertebereich anzeigen, Merkmalsalgorithmen anzeigen, Variablen mit festen Werten anzeigen, Variablen ohne Abhängigkeiten anzeigen und dem Layout direkt verändert werden.

Über ein Kontextmenü (Rechtsklick an einer beliebigen Stelle) ist es nun möglich, eine Variable zu finden.

Außerdem wurde die visuelle Darstellung der Art der Abhängigkeit verbessert.

Ausführlichere Informationen zu der Variablenstruktur finden Sie unter Abschnitt 7.12.7, „ Variablenabhängigkeiten anzeigen “ in eCATALOG 3Dfindit.
