4.15.3.1.2. Status nach Update auf Bikecompany V2 und vor Bearbeitung mit Update Manager

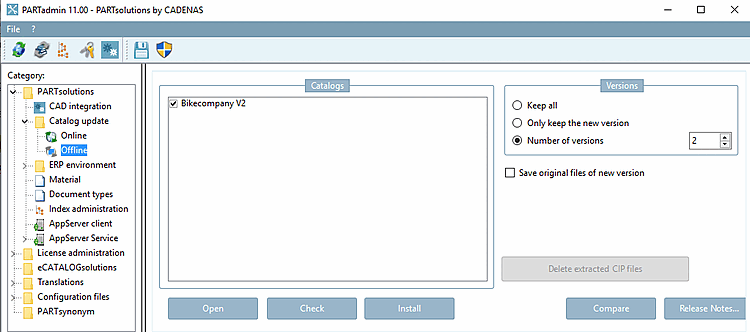

  1. Installieren Sie Bikecompany V2, indem Sie zunächst per Öffnen [Open] den Katalog laden und dann auf Installieren [Install] klicken.

    -> Das Dialogfenster CIP Installation wird geöffnet.

  2. Hier im Beispiel verwenden wird die Option Nein - sofort installieren [No - Install now]. Informationen zur Option Ja - Kataloge prüfen [Yes - Check Catalog] finden Sie unter Abschnitt 4.15.2, „Standardprüfung auf Zuweisungsprobleme in der LinkDB “.

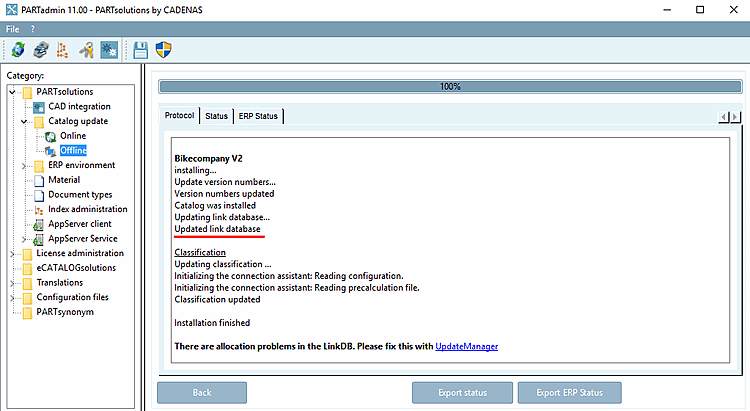

    Achten Sie darauf, dass im Protokoll-Dialog die Nachricht Linkdatenbank wurde aktualisiert [Updated link database] ausgegeben wird.

    Erscheint diese Nachricht nicht, bestand während der Installation keine Verbindung zur Linkdatenbank.

  3. Klicken Sie zunächst noch nicht auf den Link "UpdateManager" unter "Es gab Zuweisungsprobleme in der LinkDB. Bitte bereinigen Sie diese im UpdateManager. [There were mapping problems in the LinkDB. Please correct these in the UpdateManager.]". Für ein tieferes Verständnis soll noch ein Blick auf die Situation in PARTlinkManager und PARTdataManager geworfen werden. Die Änderungen werden dann aber im Update Manager vorgenommen, wie unter Abschnitt 4.15.3.1.3, „Bearbeitung im Update Manager “ beschrieben.

    Öffnen Sie also zunächst PARTlinkManager und klicken Sie auf die Schaltfläche Abfragen [Query], um die Ansicht zu aktualisieren.

    Geben Sie im Filter der Spalte PSOL Projekt [PSOL Project] "bike*" ein, um nur die Zeilen der zu bearbeitenden Projekte anzuzeigen.

    Aktueller Status [Active status] und Beantragter Status [Requested status] vor der Bearbeitung im Update Manager

    Aktueller Status [Active status] und Beantragter Status [Requested status] vor der Bearbeitung im Update Manager

    [Hinweis]Hinweis

    Mit Klick auf das Icon Alte Bauteilversionen ausblenden [Hide old versions of parts] werden nur noch die aktuellen Versionen angezeigt, also die, welche im Projektnamen keine Versionsnummer enthalten.

    Änderungen im PARTlinkManager

    • Spalte PSOL Projekt [PSOL Project]:

      Die aktuelle Version enthält nur noch 6 Datensätze ("Speiche" ist nicht mehr vorhanden). Die Datensätze der alten Version sind in der Spalte PSOL Projekt [PSOL Project] durch die Versionsnummer im Projektnamen gekennzeichnet. Die aktuelle Version führt keine Versionsnummer im Namen.

    • Spalte Aktueller Status [Active status]:

      Bei den alten Projekten wird vor der Bearbeitung durch den Update Manager noch "Freigegeben [Released]" angezeigt.

      Bei den aktuellen Projekten wird vor der Bearbeitung durch den Update Manager noch "Gesperrt [Locked]" angezeigt.

      Vergleiche den Zustand nach der Bearbeitung in Abb. „ Aktueller Status [Active status] und Beantragter Status [Requested status] nach der Bearbeitung im Update Manager“.

    • Spalte Beantragter Status [Requested status]:

      Bei den alten Projekten wird "Ausgelaufen [Expired]" angezeigt.

      Bei den aktuellen Projekten wird vor der Bearbeitung durch den Update Manager noch "Erneuert [Updated]" angezeigt.

  4. Wechseln Sie in den PARTdataManager:

    Änderungen im PARTdataManager

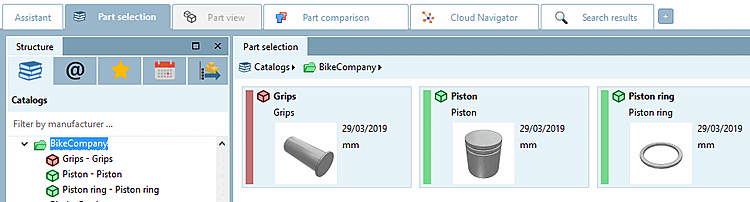

    • Das Projekt "Speiche" ist nicht mehr vorhanden (vgl. Abb. „PARTdataManager Katalog "Bikecompany" V1“).

      Das Projekt "Griffe" ist neu hinzugekommen (Ampel auf Rot, weil noch keine ERP_PDM_NUMBERs zugewiesen).

    • Sie haben im PARTdataManager die Möglichkeit, entweder die alte oder die aktuelle Version (die gerade neu installierte) zu laden.

      Öffnen Sie beim Projekt "Kolben" den Kontextmenübefehl Versionen [Versions].

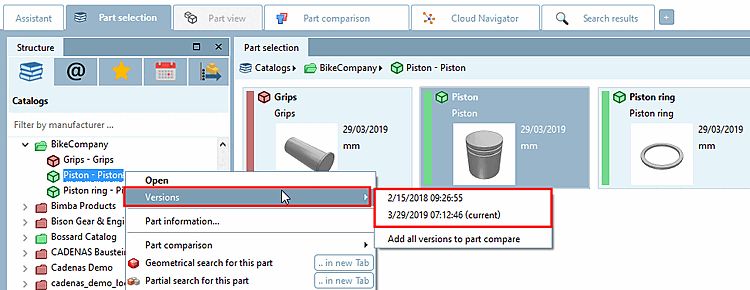

      Nach einem Update können über den Kontextmenübefehl "Versionen [Versions]" zuvor installierte Versionen geöffnet werden - sofern beim Installieren die Option "Alle behalten [Keep all]" oder "Anzahl von Versionen [Number of versions]" gewählt worden war.

      Nach einem Update können über den Kontextmenübefehl "Versionen [Versions]" zuvor installierte Versionen geöffnet werden - sofern beim Installieren die Option "Alle behalten [Keep all]" oder "Anzahl von Versionen [Number of versions]" gewählt worden war.

      • Öffnen Sie die alte Version.

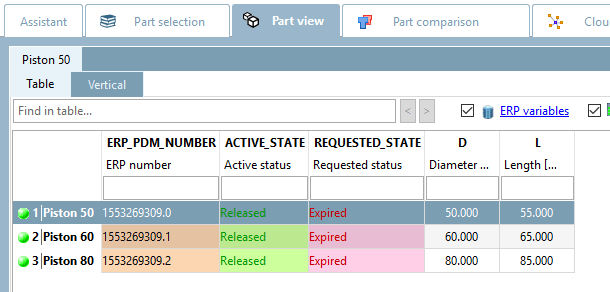

        PARTdataManager: Alte Version "Kolben" nach Update, aber vor Bearbeitung durch Update Manager

        PARTdataManager: Alte Version "Kolben" nach Update, aber vor Bearbeitung durch Update Manager

        [Hinweis]Hinweis

        Die Statusanzeige (Ampel) steht auf grün, was der eingestellten Exportbedingung entspricht (ERP_PDM_NUMBER vorhanden).

      • Öffnen Sie die aktuelle Version.

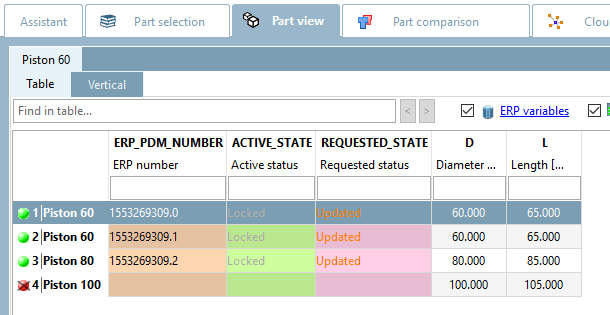

        PARTdataManager: Aktuelle Version "Kolben" nach Update, aber vor Bearbeitung durch Update Manager

        PARTdataManager: Aktuelle Version "Kolben" nach Update, aber vor Bearbeitung durch Update Manager

        [Hinweis]Hinweis

        Die Ausprägung "Kolben 50" fehlt in der neuen Version.

        Die Statusanzeige (Ampel) steht bei "Kolben 100" auf rot, da diese Ausprägung in der neuen Version hinzugekommen ist und noch keine ERP_PDM_NUMBER aufweist.
