5.12.11. Elektroteile klassifizieren
5.12.11.3. Klassifizierung nach IEC Code 81346_2
Zurück  Weiter

5.12.11.3. Klassifizierung nach IEC Code 81346_2

Verpflichtend ist auch die Klassifizierung nach EN 81346-2.

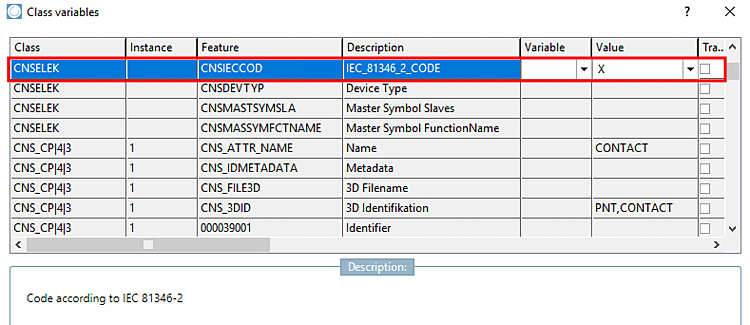

Setzen Sie den entsprechenden Wert unter Klasse CNSELEK -> Merkmal CNSIECCOD mit der Beschreibung IEC_81346_2_CODE.

In der EN 81346-2 werden die Kennbuchstaben der Hauptklassen für Zweck und Aufgabe von Objekten festgelegt. Für Details siehe https://de.wikipedia.org/wiki/EN_81346 -> EN 81346-2: Klassifizierung von Objekten und Kodierung von Klassen (IEC 81346-2:2009)

Ausschnitt aus der Tabelle der Hauptklassen (A1):

Kennbuchstabe Zweck oder Aufgabe
AZwei oder mehr Zwecke oder Aufgaben (Anmerkung: Diese Klasse ist nur für Objekte vorgesehen, für die kein Hauptzweck identifiziert werden kann)
BUmwandeln einer Eingangsvariablen (physikalische Eigenschaft, Zustand oder Ereignis) in ein zur Weiterverarbeitung bestimmtes Signal
CSpeichern von Material, Energie oder Information
......
XVerbinden von Objekten

Beispiele:

Kabel = W | Stecker = X | Klemme = X | Display = P

Ergebnis in E3

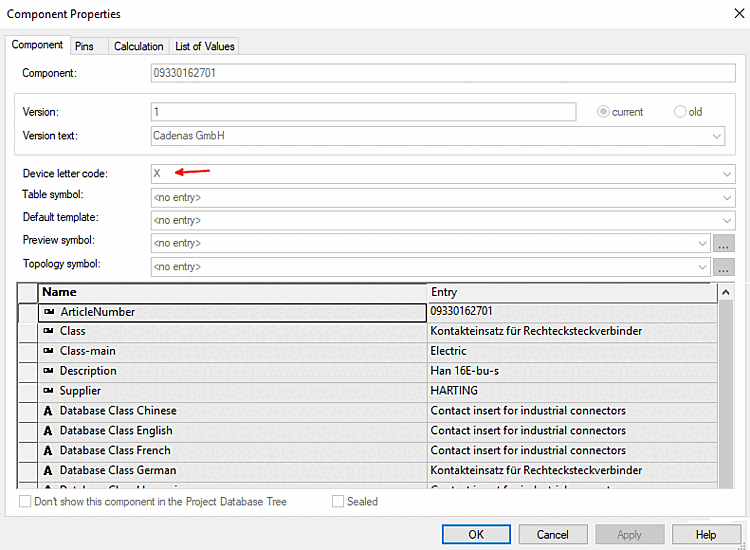

Component Properties - Device letter code und weitere Eigenschaften

Component Properties - Device letter code und weitere Eigenschaften
