7.6.2.12.5.5. Flächenselektion

[Hinweis]Hinweis

Wenn sich mit Kantenselektion und Flächenselektion dasselbe Ergebnis erzielen lässt, ist bei komplexeren Fällen grundsätzlich der Flächenselektion der Vorzug zu geben. Soll beispielsweise nur eine oder zwei bestimmte Kanten bearbeitet werden, kann man sich für die bequemere, schnellere Vorgehensweise entscheiden.

[Hinweis]Hinweis

Bei Flächenselektion stehen 3 verschiedene Vorgehensweisen zur Verfügung, die zu unterschiedlichen Ergebnissen führen.

  • Alle Flächen selektieren [Select all surfaces] in EINEM Schritt und dann den Befehl Neue Fase/Rundung erstellen... [New Chamfer/Fillet...] verwenden

  • EINE Fläche standardmäßig mit Neue Fase/Rundung erstellen... [New Chamfer/Fillet...] erstellen und dann pro Wiederholungsschritt EINE weiter Fläche selektieren und den Befehl Fläche(n) zu 'Blend xy' hinzufügen... verwenden.

  • Alle Flächen in EINEM Schritt selektieren + Basisfläche [Base surface] definieren

Im Folgenden finden Sie zu diesen 3 Vorgehensweisen entsprechende Beispiele:

  1. Alle Flächen selektiert in EINEM Schritt

    1. 5 Flächen werden in EINEM Schritt selektiert.

      Selektierte Flächen (5) - Ansicht von vorne

      Selektierte Flächen (5) - Ansicht von vorne

      Selektierte Flächen (5) - Ansicht von hinten

      Selektierte Flächen (5) - Ansicht von hinten

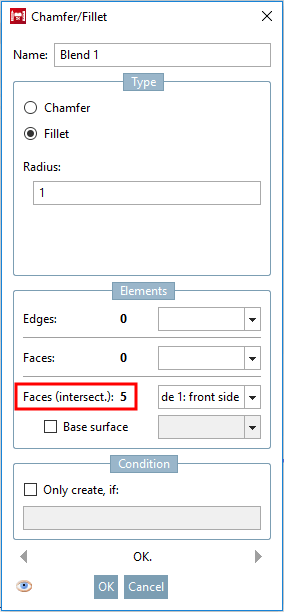

    2. Nach Anwendung des Befehls Neue Fase/Rundung erstellen... [New Chamfer/Fillet...] werden im Dialogfenster Fase/Rundung [Chamfer/Fillet] unter Flächen (schnitt.) [Faces (intersect.)] die 5 sich schneidenden Flächen angezeigt.

      Unter "Flächen (schnitt.) [Faces (intersect.)]" Anzeige der 5 sich schneidenden Flächen

      Unter "Flächen (schnitt.) [Faces (intersect.)]" Anzeige der 5 sich schneidenden Flächen

    3. Ergebnis

      Die gemeinsamen Schnittkanten aller Flächen werden verrundet (bzw. gefast).

      Verrundete Kanten – Ansicht von vorne

      Verrundete Kanten – Ansicht von vorne

      Verrundete Kanten – Ansicht von hinten

      Verrundete Kanten – Ansicht von hinten

  2. EINE Fläche standardmäßig mit Neue Fase/Rundung erstellen... [New Chamfer/Fillet...] erstellen und dann pro Wiederholungsschritt EINE weiter Fläche selektieren und den Befehl Fläche(n) zu 'Blend xy' hinzufügen... verwenden.

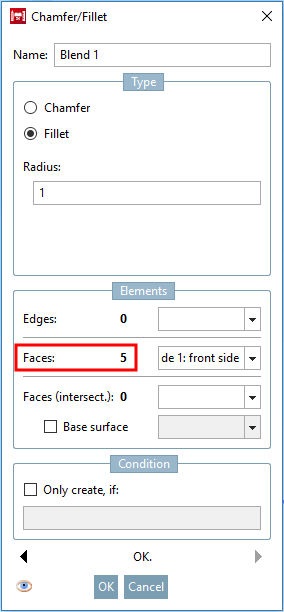

    Im Dialogfenster Fase/Rundung [Chamfer/Fillet] wird unter Flächen [Faces] die Gesamtzahl der selektierten Flächen angezeigt. (Beim letzten Wiederholungsschritt also hier im Beispiel 5.)

    Ergebnis:

    Alle Kanten der einzelnen Flächen werden verrundet (bzw. gefast).

    Verrundete Kanten – Ansicht von vorne

    Verrundete Kanten – Ansicht von vorne

    Verrundete Kanten – Ansicht von hinten

    Verrundete Kanten – Ansicht von hinten

  3. Alle Flächen in EINEM Schritt selektieren + Basisfläche [Base surface] definieren

    1. Selektieren Sie genau so wie im ersten Fall die 5 gewünschten Flächen und rufen Sie das Dialogfenster Fase/Rundung [Chamfer/Fillet] mittels Neue Fase/Rundung erstellen... [New Chamfer/Fillet...] auf.

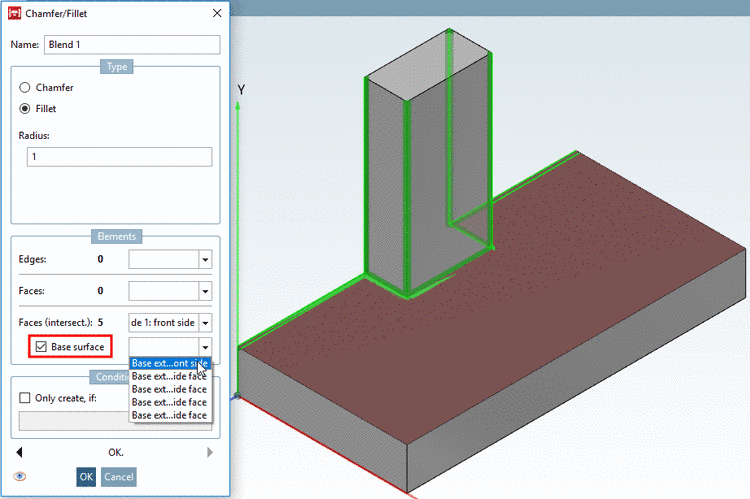

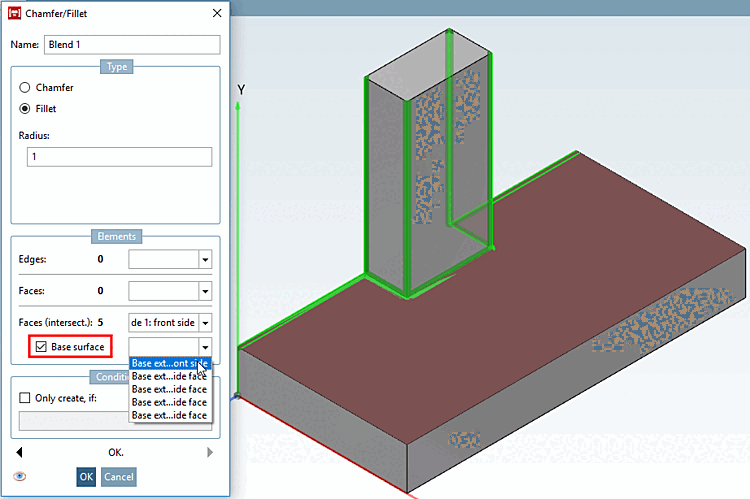

    2. Aktivieren Sie aber nun anders als im 1. Fall das Auswahlkästchen Basisfläche [Base surface].

    Ergebnis:

    Es werden nur diejenigen Kanten, welche an die Basisfläche angrenzen, verrundet (bzw. gefast). Die senkrechten Kanten am kleinen Quader beispielsweise werden im Gegensatz zur Anwendung ohne Basisfläche (vgl. oben) nicht verrundet.

    Verrundete Kanten – Ansicht von vorne

    Verrundete Kanten – Ansicht von vorne

    Verrundete Kanten – Ansicht von hinten

    Verrundete Kanten – Ansicht von hinten

Noch einmal die Ergebnisse der 3 Fälle in direkter Gegenüberstellung:

  • Alle Flächen selektieren [Select all surfaces] in EINEM Schritt und dann den Befehl Neue Fase/Rundung erstellen... [New Chamfer/Fillet...] verwenden

    -> Die gemeinsamen Schnittkanten aller Flächen werden verrundet (bzw. gefast).

    Verrundete Kanten – Ansicht von vorne

    Verrundete Kanten – Ansicht von vorne

    Verrundete Kanten – Ansicht von hinten

    Verrundete Kanten – Ansicht von hinten

  • EINE Fläche standardmäßig mit Neue Fase/Rundung erstellen... [New Chamfer/Fillet...] erstellen und dann pro Wiederholungsschritt EINE weiter Fläche selektieren und den Befehl Fläche(n) zu 'Blend xy' hinzufügen... verwenden.

    -> Die Kanten aller selektierten Flächen werden verrundet (bzw. gefast).

    Verrundete Kanten – Ansicht von vorne

    Verrundete Kanten – Ansicht von vorne

    Verrundete Kanten – Ansicht von hinten

    Verrundete Kanten – Ansicht von hinten

  • Alle Flächen in EINEM Schritt selektieren + Basisfläche [Base surface] definieren

    -> Die an die Basisfläche angrenzenden Kanten werden verrundet (bzw. gefast).

    Verrundete Kanten – Ansicht von vorne

    Verrundete Kanten – Ansicht von vorne

    Verrundete Kanten – Ansicht von hinten

    Verrundete Kanten – Ansicht von hinten
