1.4.6. Dockingfenster "3D Ansicht"
1.4.6.6. Bauteilbezeichnung (Normbezeichnung [NB] / Stücklistenbezeichnung [LINA])
Zurück  Weiter

1.4.6.6. Bauteilbezeichnung (Normbezeichnung [NB] / Stücklistenbezeichnung [LINA])

Die Bauteilbezeichnung finden Sie als (Normbezeichnung [Standard name] [NB] und Stücklistenbezeichnung [BOM name] [LINA]):

  • Die Normbezeichnung [Standard name] [NB] wird im 3D-Fenster angezeigt.[57]

  • Die Stücklistenbezeichnung [BOM name] [LINA] wird im oberhalb der Tabelle und im Dockingfenster Stückliste [Bill of material] angezeigt.[58]Im Gegensatz zur Normbezeichnung [Standard name] ist ein Funktionsmerkmal [Function attribute] (wie z.B. die Hubstellung/Ausfahrstellung) beim LINA nicht Bestandteil der Bezeichnung.

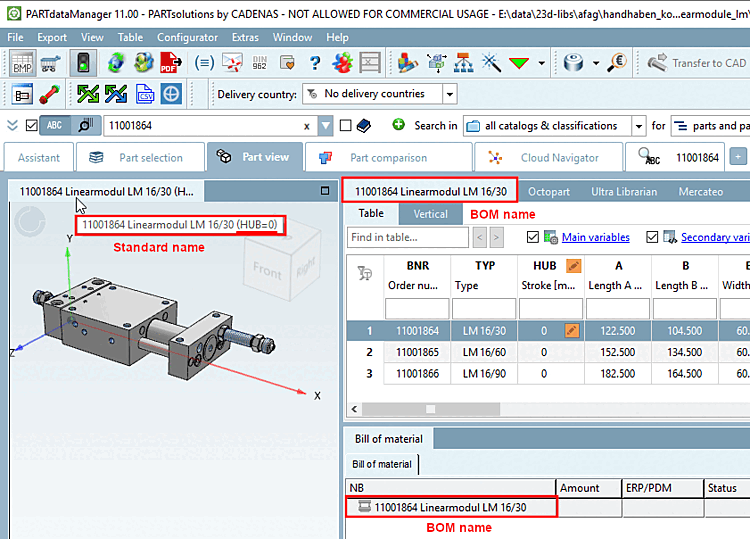

Bauteilbezeichnung: 3D Ansicht -> Normbezeichnung [Standard name] [NB] | Tabelle -> Stücklistenbezeichnung [BOM name] [LINA] | Dockingfenster "Stückliste [Bill of material]" -> "Stücklistenbezeichnung [BOM name]" [LINA]

Bauteilbezeichnung: 3D Ansicht -> Normbezeichnung [Standard name] [NB] | Tabelle -> Stücklistenbezeichnung [BOM name] [LINA] | Dockingfenster "Stückliste [Bill of material]" -> "Stücklistenbezeichnung [BOM name]" [LINA]



[57] Die Anzeige erfolgt nach der Vorgabe des Katalogherstellers.

[58] Die Anzeige erfolgt nach der Vorgabe des Katalogherstellers.
