1.6.3.2.1.2. Einstellungen auf Projektebene

Wurden für ein bestimmtes Projekt (Norm- oder Kaufteil) Einstellungen gesetzt, erscheint beim Aufruf in 3Dfindit / PARTdataManager das Fenster Abgelöstes Teil [Discontinued part], in welchem ein oder mehrere Teile gelistet werden, welche anstatt der ursprünglichen Auswahl geladen werden können (sofern diese Möglichkeit in der Konfigurationsdatei replace_std.cfg aktiviert wurde).

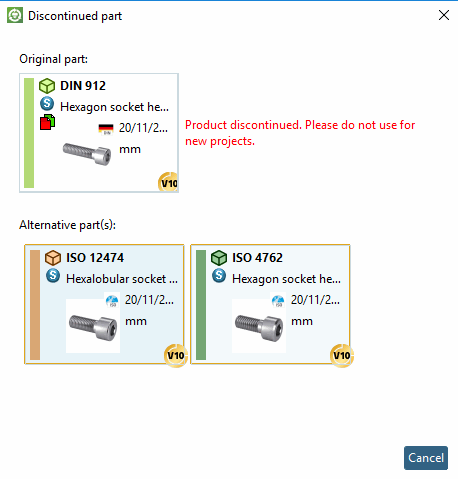

3Dfindit: Dialogfenster "Abgelöstes Teil [Discontinued part]"

3Dfindit: Dialogfenster "Abgelöstes Teil [Discontinued part]"

PARTdataManager: Dialogfenster "Abgelöstes Teil [Discontinued part]"

PARTdataManager: Dialogfenster "Abgelöstes Teil [Discontinued part]"

Sofern der Schlüssel TREEICONS (siehe Abschnitt 1.6.3.2.1.1, „Allgemeine Einstellungen“) auf den Wert '1' gesetzt wurde, werden im PARTdataManager Verzeichnisbaum für ersetzte, bzw. gestrichene Normen zusätzlich eigene Symbole angezeigt.

Icons in Verzeichnisbaum und "Symbole [Symbols]" Ansicht

Icons in Verzeichnisbaum und "Symbole [Symbols]" Ansicht

Die folgende Abbildung zeigt die Produktauswahl in 3Dfindit.

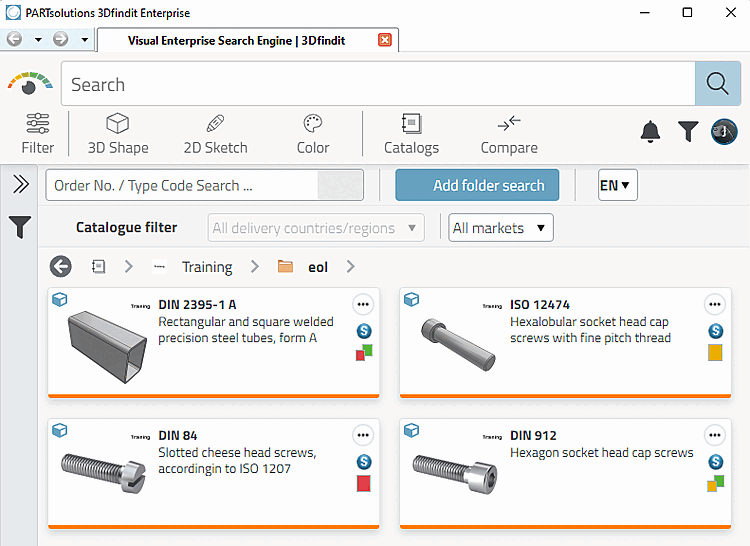

Beispiel mit unterschiedlichen Icons

Beispiel mit unterschiedlichen Icons

Bedeutung der Icons

(Die folgende Tabelle zeigt die Icons aus 3Dfindit. Das Aussehen im Vergleich zu PARTdataManager ist nur geringfügig anders.)

  • Konfig-Eintrag:

    ALLOW_OLD=0: Alte Norm ersatzlos gestrichen

    Kein Eintrag unter NEW1, 2, etc.

  • Anzeige im Dialogfenster:

    Produkt ist ausgelaufen. Bitte nicht mehr für Neukonstruktionen verwenden. [Product discontinued. Please do not use for new projects.]

    Keine alternativen Teile angeboten

  • Konfig-Eintrag:

    ALLOW_OLD=1: Alte Norm noch erlaubt

    Kein Eintrag unter NEW1, 2, etc.

  • Anzeige im Dialogfenster:

    Produkt wird auslaufen. Bitte nicht mehr für Neukonstruktionen verwenden. [Product to be discontinued. Please do not use for new projects.]

    Keine alternativen Teile angeboten

  • Konfig-Eintrag:

    ALLOW_OLD=1: Alte Norm noch erlaubt

    Eintrag unter NEW1, 2, etc.

  • Anzeige im Dialogfenster:

    Produkt wird auslaufen. Bitte nicht mehr für Neukonstruktionen verwenden. [Product to be discontinued. Please do not use for new projects.]

    Alternative Teile angeboten

  • Konfig-Eintrag:

    ALLOW_OLD=0: Alte Norm ersatzlos gestrichen

    Eintrag unter NEW1, 2, etc.

  • Anzeige im Dialogfenster:

    Produkt ist ausgelaufen. Bitte nicht mehr für Neukonstruktionen verwenden. [Product discontinued. Please do not use for new projects.]

    Alternative Teile angeboten

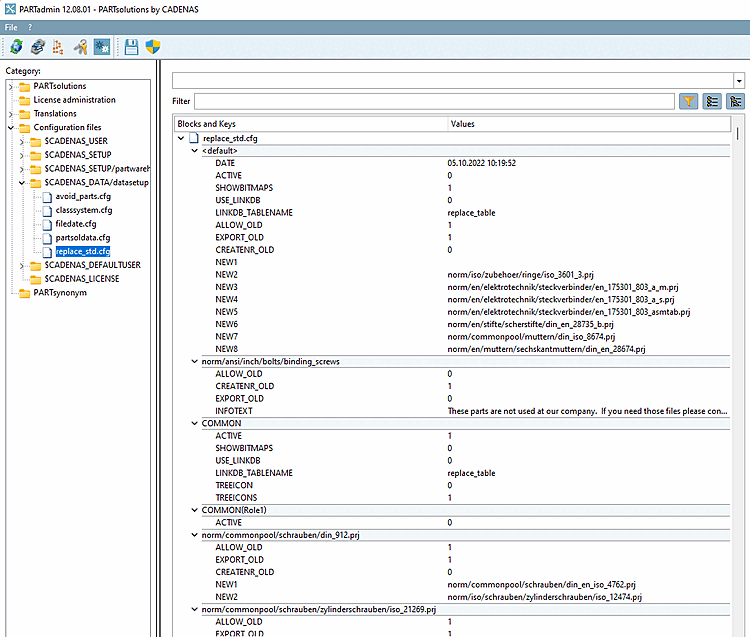

Zugriff auf die Konfigurationsdatei haben Sie in PARTadmin unter Kategorie Konfigurationsdateien [Configuration files] -> $CADENAS_DATA/datasetup -> replace_std.cfg.

[Hinweis]Hinweis

Bei Änderungen ist Neustart von PARTdataManager nötig.

Blöcke mit Projektpfad

In den einzelnen Blöcken geben Sie die abgelösten Norm- und Kaufteile an.

Blockname ist der komplette relative Pfad vom Katalog bis hinunter zur Projektdatei.

Beispiel:

[norm/din_en_iso/schrauben/zylinderschrauben/din_912.prj]

  • ALLOW_OLD = (Wertebereich 0 oder 1)

    Wenn auf 1 gesetzt, dann ist in PARTdataManager die Schaltfläche Öffnen [Open] sichtbar.

    ALLOW_OLD = 1: Schaltfläche "Öffnen" Button sichtbar

    ALLOW_OLD = 1: Schaltfläche "Öffnen" Button sichtbar

    Wenn auf 0 gesetzt, dann ist in PARTdataManager die Schaltfläche Öffnen [Open] nicht sichtbar.

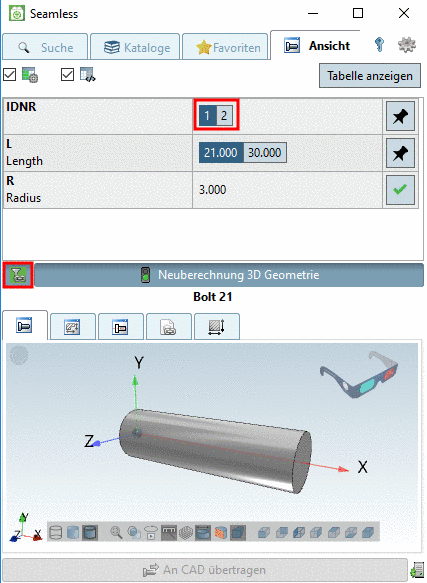

    ALLOW_OLD = 0: Schaltfläche "Öffnen" Button ausgeblendet

    ALLOW_OLD = 0: Schaltfläche "Öffnen" Button ausgeblendet

  • EXPORT_OLD = (Wertebereich 0 oder 1)

    • 0: Beim Exportaufruf erscheint folgende Hinweismeldung:

      Dieses Teil gilt als ersetzt und darf nicht mehr von Ihnen exportiert werden [This part is said to be obsolete and may not exported by you].

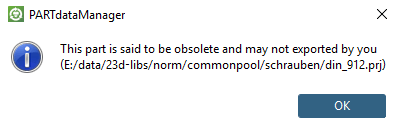

      PARTdataManager: Part may not be exported

      PARTdataManager: Part may not be exported

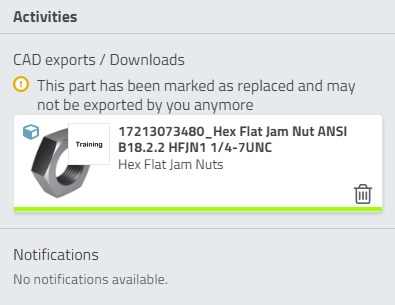

      3Dfindit: Part may not be exported

      3Dfindit: Part may not be exported

    • 1: Teil darf exportiert werden.

      Es erscheint keine Hinweismeldung.

  • CREATENR_OLD = (Wertebereich 0 oder 1)

    Wenn auf 0 gesetzt, dann wird beim Klick auf die Schaltfläche Datensatz zur Linkdatenbank hinzufügen [Add dataset to link database] eine Fehlermeldung ausgegeben.

    PARTdataManager: Für diese abgelaufene Norm darf kein Datensatz angelegt werden. [Adding a dataset is not allowed for this expired norm.]

    PARTdataManager: Für diese abgelaufene Norm darf kein Datensatz angelegt werden. [Adding a dataset is not allowed for this expired norm.]

    [Hinweis]Hinweis

    Zur Verwendung dieser Funktion muss in erpcustom.cfg -> Block [ADDTODB]das Skript replace_mm.vbs aktiviert sein.

    Wenn der entsprechende Eintrag fehlt, legen Sie ihn bitte selbst an:

    $CADENAS_SETUP/scripts/erp/replace_mm.vbb

  • NEW1 = norm/din_en_iso/schrauben/zylinderschrauben/din_en_iso_4762.prj

    NEW2 = norm/din_en_iso/schrauben/zylinderschrauben/din_en_iso_1234.prj

    Relativer Pfad zum neuen Projekt (beginnend mit Katalogname).

    [Hinweis]Hinweis

    Erfolgt kein Eintrag, wird das Icon "Ersatzlos gestrichen [Replaced without substitution]" angezeigt.

Geben Sie auf diese Weise alle Projekte an.
