7.13.4.6. Variablenfreigaben einrichten

[Hinweis]Hinweis

Sollen zur Bestimmung der korrekten Rohrschelle Operationen mit Verwendung von Variablen durchgeführt werden, muss zuvor für alle verwendeten Variablen eine Variablenfreigabe [Variable share] eingerichtet werden.

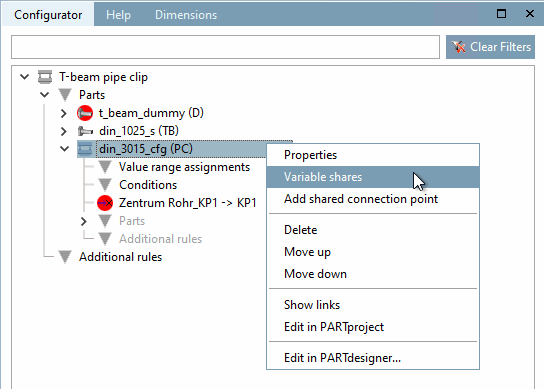

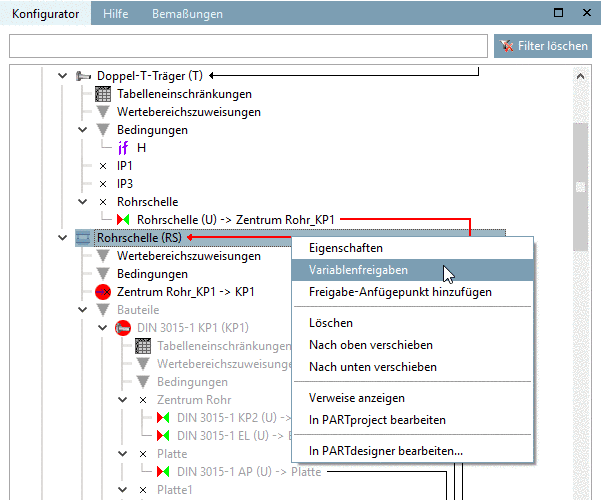

  1. Klicken Sie im Dockingfenster Konfigurator [Configurator], im Kontextmenü der "Rohrschelle (R)", auf den Befehl Variablenfreigaben [Variable shares].

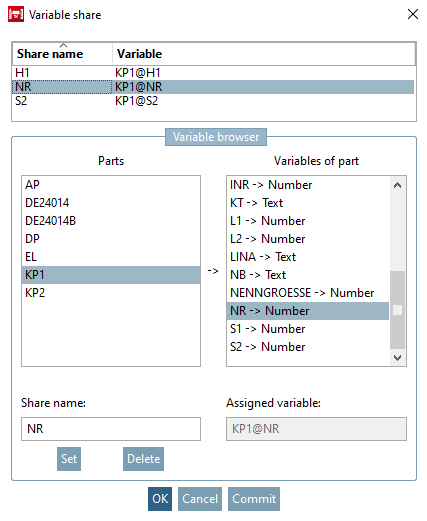

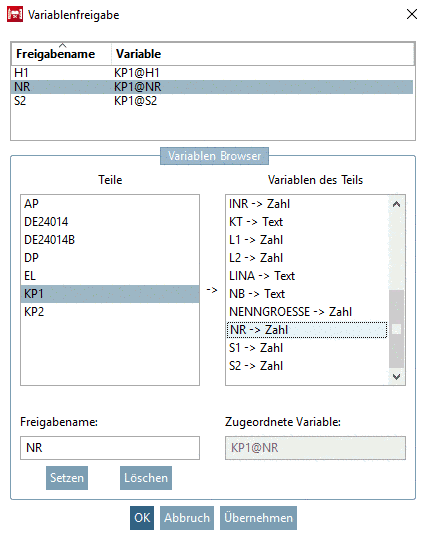

    -> Das Dialogfenster Variablenfreigabe [Variable share] wird geöffnet.

  2. Vergeben Sie unter Freigabename [Share name] einen Namen (hier "NR").

  3. Wählen Sie Teil und Variable des Teils (hier KP1 und NR).

    Diese Freigabe wird für die korrekte Zeilenauswahl im Bauteil "KP1" verwendet.

  4. Klicken Sie Setzen [Set].

    -> Freigabename [Share name] und Variable werden oben angezeigt.

  5. Klicken Sie Übernehmen [Commit] und OK.

  6. Verfahren Sie genauso für "H1" und "S2". Diese Freigaben werden später für die Translation der Rohrschelle verwendet.
