3.1.7.6. Dockingfenster "3D Ansicht"
3.1.7.6.1. 3D Ansicht Toolbar
Zurück  Weiter
3.1.7.6.1. 3D Ansicht Toolbar

Im diesem Abschnitt sind die einzelnen Schaltflächen der 3D-Werkzeugleiste des 3D-Fensters erklärt:

3D-Werkzeugleiste

3D-Werkzeugleiste

Kanten [Edges]

Schattiert [Shaded]

Schattiert mit Kanten [Shaded with edges]

Alles fangen [Zoom all]

Die Darstellung wird im Fenster mittig eingepasst.

Vergrößerungsglas [Magnifying glass]

Das Vergrößerungsglas ermöglicht die Betrachtung von Details am Bauteil.

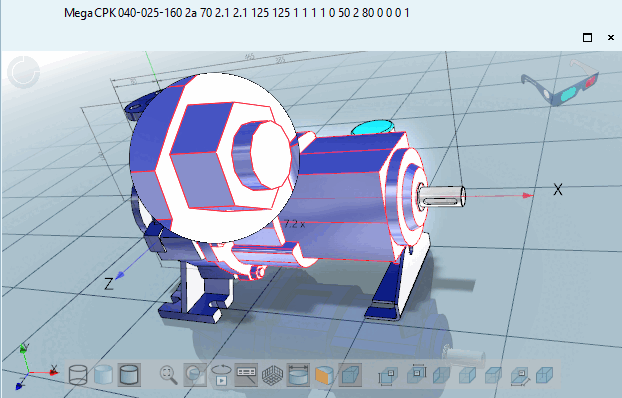

Vergrößerungsglas [Magnifying glass] eingeschaltet

Vergrößerungsglas [Magnifying glass] eingeschaltet

[Hinweis]Hinweis

Für die Steuerung des Vergrößerungsglases gelten dieselben Regeln wie im 3D-Fenster allgemein.

Beispielsweise können Sie mit gehaltener linker und rechter Maustaste das Vergrößerungsglas über dem Bauteil bewegen.

Mit dem Mausrad können Sie innerhalb des Vergrößerungsglases zoomen.

Animation

Die Animation (Bauteil rotierend) wird ein- oder ausgeschaltet.

[Hinweis]Hinweis

Mit Klick auf eine beliebige Stelle neben der Werkzeugleiste wird die Animation ebenfalls ausgeschaltet.

Texte und Klassen zeigen [Show texts and classes]

Das Untermenü enthält folgende Punkte:

  • Text:

  • Klassen [Classes]:

  • Klassifikations Elemente:

    • Electrical Connection

    • Elektro Alignment Coordsys

Text sichtbar

Text sichtbar

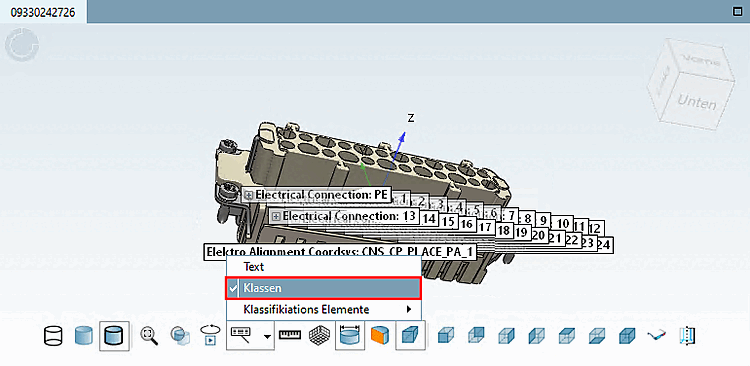

Klassen [Classes] sichtbar

Klassen [Classes] sichtbar

Klassen und Hilfsgeometrien werden nicht zusammen angezeigt. Gegebenenfalls wird jeweils die andere Funktion ausgeschaltet.

Messraster anzeigen [Show measuring grid]

Siehe Abschnitt 3.1.7.6.4, „ Messraster “.

Bemaßungen anzeigen [Show Dimensionings]

Siehe Abschnitt 3.1.7.6.5, „ Bemaßungen anzeigen “.

Ansichten, die eine Bemaßung enthalten, erkennen Sie in der 3D-Toolbar an einem entsprechenden Icon mit Bemaßungslinie .

Schnittebene definieren... [Define section cut...]

Siehe Abschnitt 3.1.7.6.7, „ Schnittebene definieren... “.

Perspektivische Projektion [Perspective projection], Ansicht Vorne (Z) [Front view (Z)], Ansicht Hinten (-Z) [Rear view (-Z)], Ansicht Links (-X) [Left view (-X)], Ansicht Rechts (X) [Right view (X)], Ansicht Oben (Y) [Top view (Y)], Ansicht Unten (-Y) [Bottom view (-Y)], Isometrische Ansicht [Isometric view]

Sofern für eine Ansicht herstellerseitig Bemaßungen erstellt wurden und Bemaßungen anzeigen [Show Dimensionings] aktiviert ist, wird ein Icon mit Bemaßungslinien angezeigt. Siehe hierzu unter Abschnitt 3.1.7.6.5, „ Bemaßungen anzeigen “.

Rot/Cyan [Red/cyan]

Darstellung des Bauteiles in plastischer 3D-Voransicht. Der dreidimensionale Effekt tritt nur bei Verwendung einer Rot-Cyan–Brille auf!

Das gewählte Teil wird zur Steigerung des plastischen Effektes fluchtend dargestellt. Der Hintergrund wird automatisch abgedunkelt. Die Option Rot/Cyan-Effekt ist unabhängig vom Darstellungsmodus (Linien [Lines], Verdeckte Kanten [Hidden lines], Schattiert [Shaded], usw.) anwendbar.

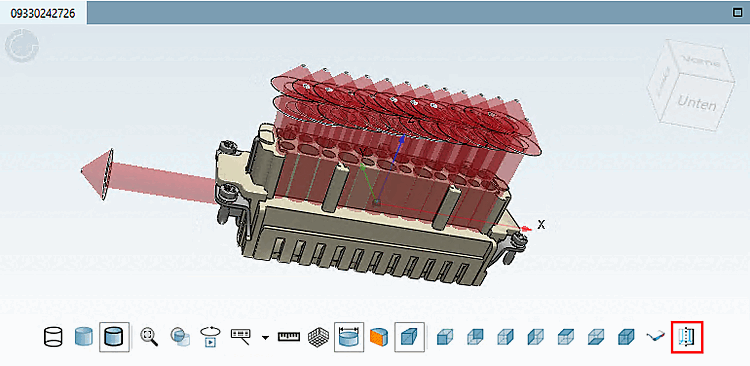

Hilfsgeometrie anzeigen [Show auxiliary geometry]

Hilfsgeometrie sichtbar

Hilfsgeometrie sichtbar

Klassen und Hilfsgeometrien werden nicht zusammen angezeigt. Gegebenenfalls wird jeweils die andere Funktion ausgeschaltet.
