Variablenmanager [Variable Manager]

Im PARTdesigner werden - anstelle von festen Bemaßungswerten - Variablen eingerichtet, für die in Tabellen konkrete Werte hinterlegt sind. Diese Methode hat den Vorteil, dass nicht für jede Bauteilausprägung eine eigene Zeichnung erstellt werden muss.

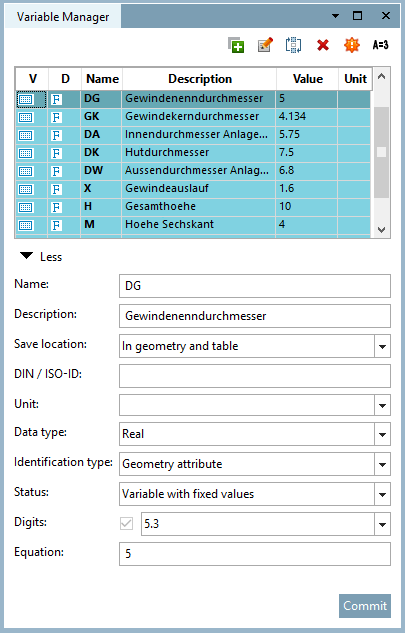

Im Dockingfenster Variablenmanager [Variable Manager] können Sie neue Variablen anlegen bzw. Angaben zu vorhandenen Variablen ändern.

Die Schaltfläche Variablen Manager [Variable Manager] bzw. der entsprechende Menüpunkt öffnen das Dockingfenster Variablenmanager [Variable Manager] bzw. bringen es in den Vordergrund.

Detaillierte Informationen zum Variablenmanager [Variable Manager] finden Sie unter Abschnitt 7.8, „ Dockingfenster "Variablenmanager" “.
