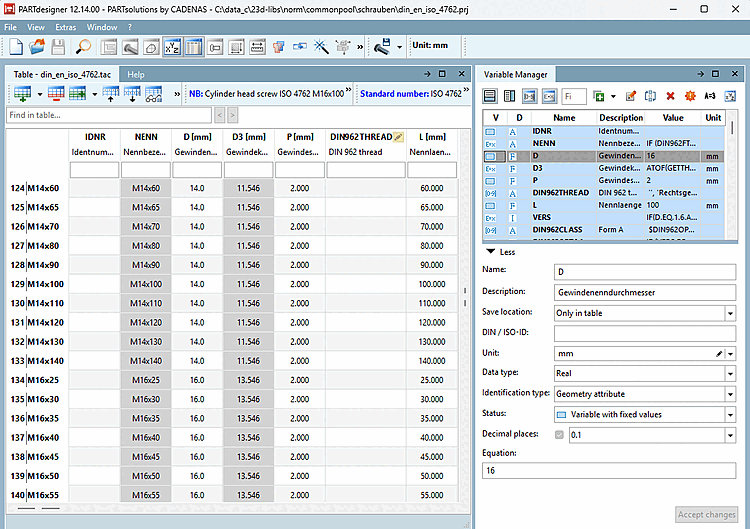

Tabelle [Table]

Hinweis Die Tabelle [Table] entspricht der Darstellung in der Teileansicht [Part view] des PARTdataManager.

Die Schaltfläche Tabellenfenster [Table window] bzw. der entsprechende Menüpunkt öffnen das Dockingfenster Tabelle [Table] bzw. bringen es in den Vordergrund.

Durch Änderung einer Tabellenzeile oder eines Wertebereichs wird automatisch die entsprechende Ausprägung im Dockingfenster 3D Ansicht [3D view], Sketcher oder 2D-Ableitung [2D derivation] visualisiert.

Wird PARTdesigner über die 3db-Datei gestartet, erscheint die Tabelle standardmäßig im unteren Bereich von PARTdesigner (vgl. ???). Diese Ansicht wird ebenfalls verwendet, wenn innerhalb von PARTdesigner mittels Datei [File]-Menü -> Öffnen [Open] eine prj- oder 3db-Datei geöffnet wird.

Wird PARTdesigner über die tab/tac-Datei gestartet, bekommt die Tabelle standardmäßig einen großen Bereich. Diese Ansicht wird ebenfalls verwendet, wenn innerhalb von PARTdesigner mittels Datei [File]-Menü -> Öffnen [Open] eine tab/tac-Datei geöffnet wird.

Detaillierte Informationen zur Tabelle [Table] finden Sie unter Abschnitt 7.12, „ Dockingfenster "Tabelle" “.
