7.8.1. Variablenmanager - Das Wichtigste auf einen Blick

  • Funktion: Im Dockingfenster Variablenmanager [Variable Manager] können Sie neue Variablen anlegen bzw. Attributwerte von bereits angelegten Variablen ändern.

  • Ein- / Ausblenden

    Über den entsprechenden Button in der Standard [Default]-Toolbar oder den Menüpunkte im Ansicht [View]-Menü können Sie das Dockingfenster Variablenmanager [Variable Manager] ein- oder ausblenden.

    Standard [Default] Toolbar

    Standard [Default] Toolbar

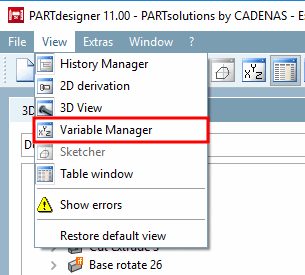

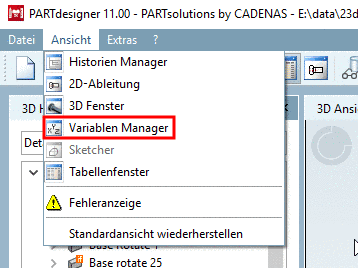

    Ansicht [View]-Menü

    Ansicht [View]-Menü

    Standardansicht wiederherstellen [Restore default view]: Hilfreich, wenn Sie viele Änderungen an den Positionen der Dockingfenster vorgenommen haben und die Standardansicht wieder herstellen möchten.

  • Sie können das Dockingfenster verschieben und in der Größe anpassen. Eine detaillierte Beschreibung zur Platzierungsmethode finden Sie unter Abschnitt 3.1.5.4, „Platzierungsmethode für Dockingfenster “ in PARTsolutions Anwender - Handbuch.

  • Ansichtsmodus / Editiermodus

    Der Variablenmanager [Variable Manager] teilt sich in zwei Hauptbereiche, einmal die tabellarische Darstellung aller Variablen mit Attributen und einmal den Editierbereich.

    Sie haben die Möglichkeit, die Attribute im Modus Attribute unten [Attributes at the bottom] oder Attribute rechts [Attributes on the right] anzuzeigen.

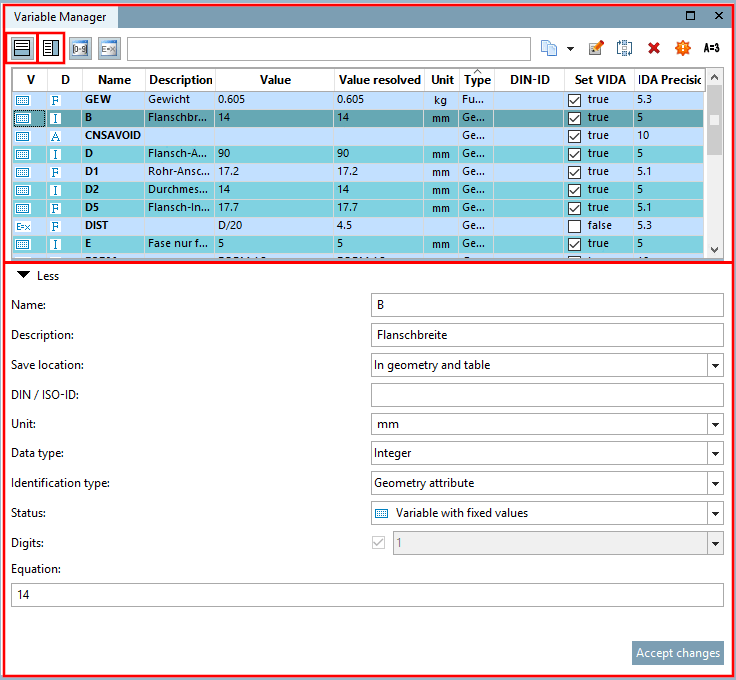

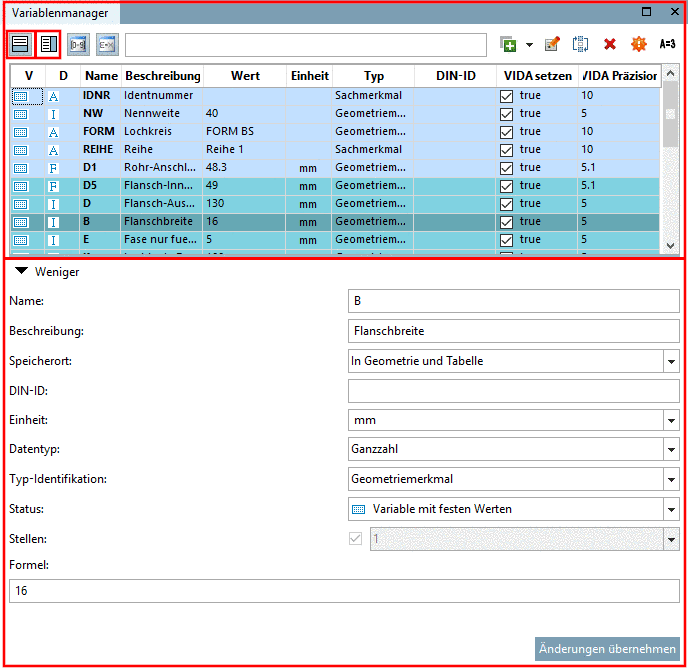

    Tabelle oben | Editierbereich unten im Ansichtsmodus "Mehr [More]"

    Tabelle oben | Editierbereich unten im Ansichtsmodus "Mehr [More]"

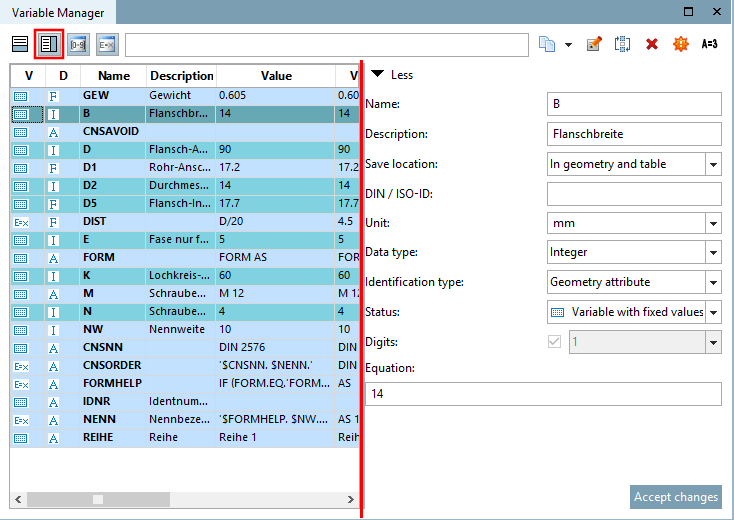

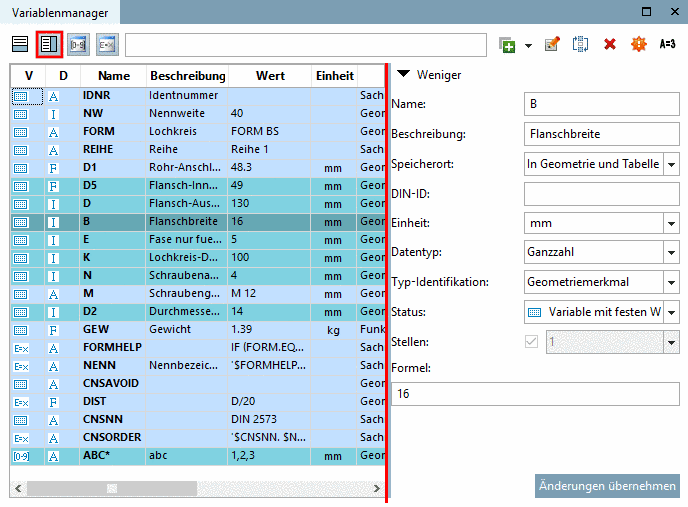

    Tabelle links | Editierbereich rechts ( "Attribute rechts [Attributes on the right]" im Ansichtsmodus "Mehr [More]"

    Tabelle links | Editierbereich rechts ( "Attribute rechts [Attributes on the right]" im Ansichtsmodus "Mehr [More]"

    Im Editierbereich finden sich die Anzeigemodi Weniger [Less] (Anzeige der Attribute Name und Formel [Equation]) und Mehr [More] (alle Attribute).

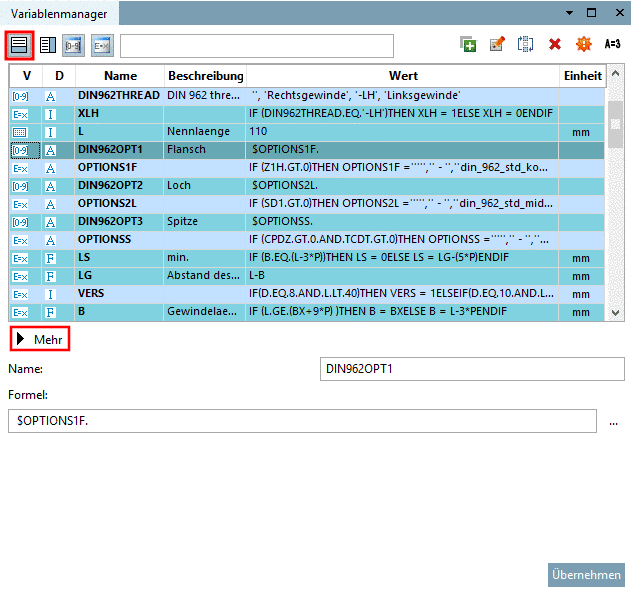

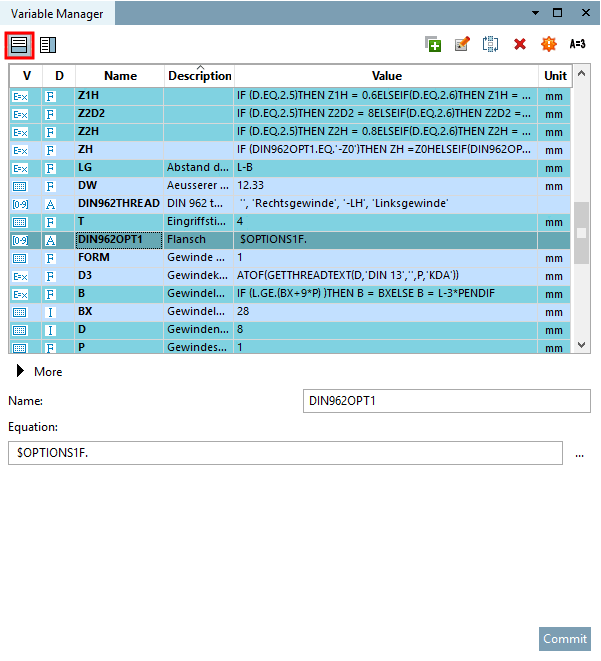

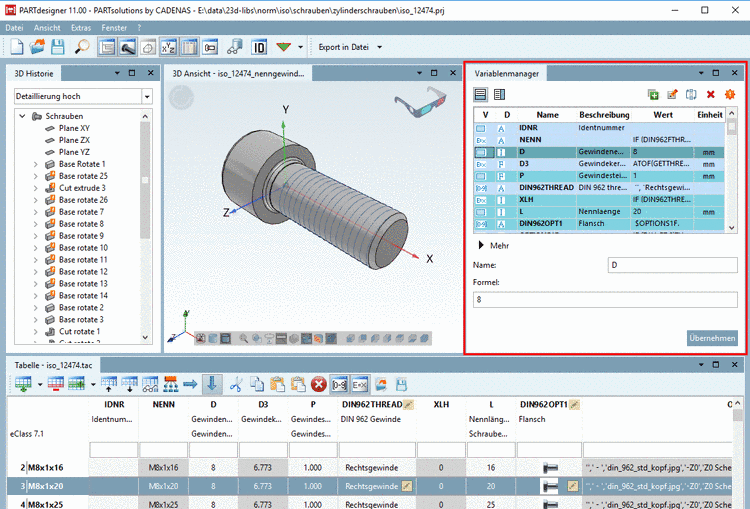

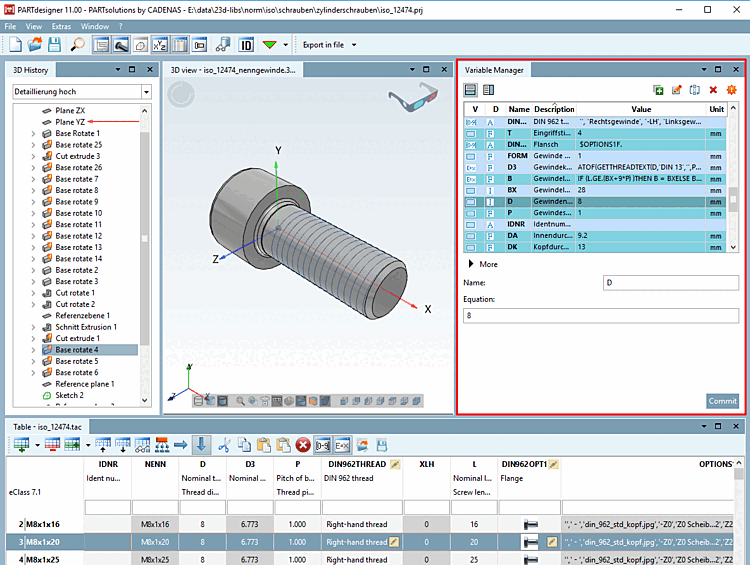

    Beispiel: "Attribute unten [Attributes at the bottom]" mit Ansichtsmodus "Weniger [Less]"

    Beispiel: "Attribute unten [Attributes at the bottom]" mit Ansichtsmodus "Weniger [Less]"

    Wenn Sie Variablenattribute bearbeiten wollen, selektieren Sie die gewünschte Variable entweder in der Sachmerkmalstabelle oder in der Tabelle im Variablenmanager.

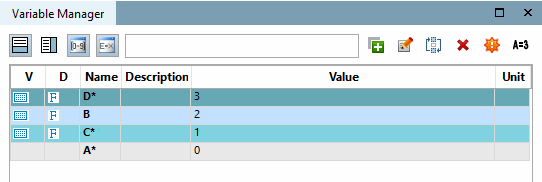

  • Sortierung im Variablenmanager [84]

    Mit Klick auf den Header können Sie die Variablen alphabetisch sortieren (vorwärts und rückwärts). Mittels Kontextmenübefehl Native Ordnung wiederherstellen [Restore native order] in einem Spaltenkopf können Sie die ursprüngliche Sortierung herstellen.

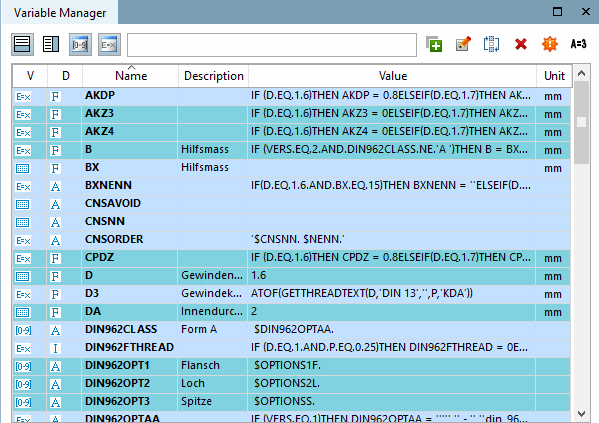

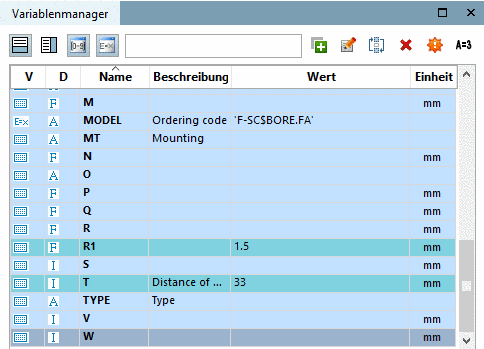

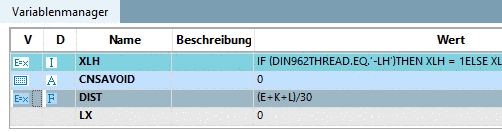

  • Farbcode

    Der Farbcode signalisiert den Speicherort. Details hierzu finden Sie unter Abschnitt 7.8.10, „ Variablenmanager - Die einzelnen Parameter “ -> Punkt Speicherort [Save location].

    • Tabellenvariable

    • Tabellenvariable und Designervariable

    • Designervariable

    • Markierte Zeile

  • Funktionen:

[Hinweis]Hinweis

Alle Variablen die in einem Projekt irgendwo verwendet werden (egal ob PARTproject oder PARTdesigner), müssen im Variablenmanager [Variable Manager] angelegt sein!

Ansonsten erscheint beim QA-Check [QA check] (Verzeichnis testen [Test directory] bzw. Projekt testen [Test project]) eine entsprechende Fehlermeldung.

Beispiel: Fehler in der Kurzbezeichnung, Variable TYP ist nicht definiert

Beispiel: Fehler in der Kurzbezeichnung, Variable TYP ist nicht definiert

Tipp:

Mit Klick auf den Tabellenkopf der Spalte Name werden alle Variablen nach Name sortiert. So erkennen Sie sofort, wenn eine bestimmte Variable fehlt.



[84] Bezüglich Sortierung in Sachmerkmalstabelle siehe Abschnitt 7.8.6, „ Variablen sortieren (in Sachmerkmalstabelle) “.
