1.10.1.2.3. UI Konfiguration vereinheitlicht

Die Konfiguration des PARTsolutions Schnittstellen-Menüs und der Schnittstellen-Symbolleiste erfolgt in der CAD-übergreifenden Konfigurationsdatei ifacecommon.cfg.

Beispiel Autodesk Inventor

Beispiel Autodesk Inventor

Mit V12 wurde die Konfiguration vereinheitlicht. Eine Aufteilung der Schlüssel in Basis-Schlüssel in ifacecommon.cfg und weitere in spezifischer Konfigurationsdatei gibt es nicht mehr. Die Basiskonfiguration ist komplett in ifacecommon.cfg abgebildet.

[Hinweis]Hinweis

Die Schlüssel nach dem Muster MN_XYZ_Number gibt es nicht mehr. Mit V12 wurden die Nummern durch sprechende Namen ersetzt. Bitte beachten Sie dies insbesondere bei einem Update von V11 auf V12.

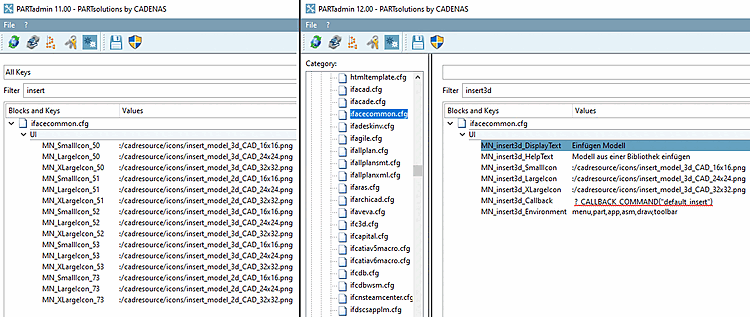

Links V11 - rechts V12

Links V11 - rechts V12

Beispiel anhand von Einfügen Modell [Insert model]:

[UI]
MN_insert3d_DisplayText=Einfügen Modell
MN_insert3d_HelpText=Modell aus einer Bibliothek einfügen
MN_insert3d_SmallIcon=:/cadresource/icons/insert_model_3d_CAD_16x16.png
MN_insert3d_LargeIcon=:/cadresource/icons/insert_model_3d_CAD_24x24.png
MN_insert3d_XLargeIcon=:/cadresource/icons/insert_model_3d_CAD_32x32.png
MN_insert3d_Callback=?_CALLBACK_COMMAND("default_insert")
MN_insert3d_Environment=menu,part,app,asm,draw,toolbar

Bei den übrigen Schlüsseln verhält es sich analog.

Wichtige Schlüssel in den spezifischen Konfigurationsdateien:

  • MN_valid: Liste der Schlüssel, die vom System unterstützt werden

    Beispiel aus ifadeskinv.cfg:

    seamless,replace3d,history,loadpsx,insert3d,geosearch,partialsearch,execlivesearch,
     togglelivesearch,documentscan,eventmgr,settings,licenseshow,info,help,about,repeat,
     execscript,licenserelease,topsearch,nativecheckin

  • MN_show: Liste der Schlüssel, die aktuell sichtbar sind
