5.12.13.6.4. Port-Attribute prüfen

Im Folgenden ist beschrieben, wie Sie die Port-Attribute eines aus PARTsolutions nach NX exportierten Teils überprüfen können.

[Hinweis]Hinweis

Die hier zu sehenden Attribute werden über die CNS-Piping-Klassifikation befüllt.

  1. Sofern eine Baugruppe geöffnet ist, führen Sie auf dem gewünschten Bauteil einen Doppelklick aus. (Es besteht nur für Einzelteile Zugriff auf die Attribute.)

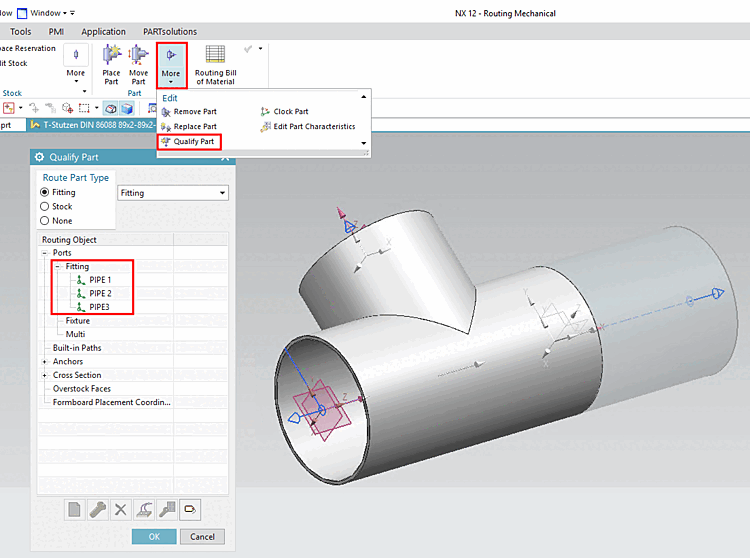

  2. Klicken Sie unter More auf Qualify Part.

  3. Öffnen Sie unter Routing Object das Item Ports -> Fittings.

    Sie sehen nun, dass das Teil 3 Anschlussstücke (Fittings) besitzt.

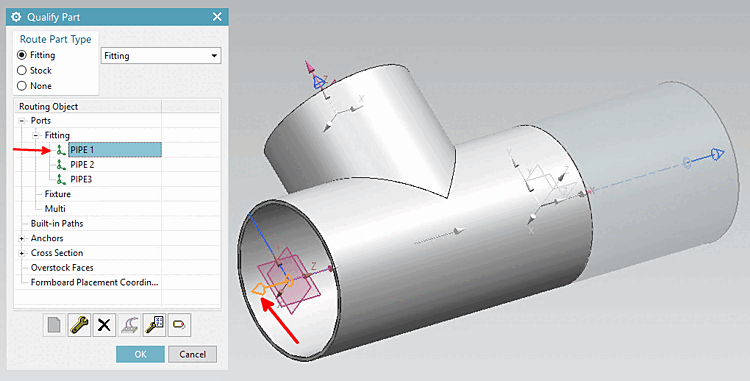

  4. Selektieren Sie beispielsweise PIPE1.

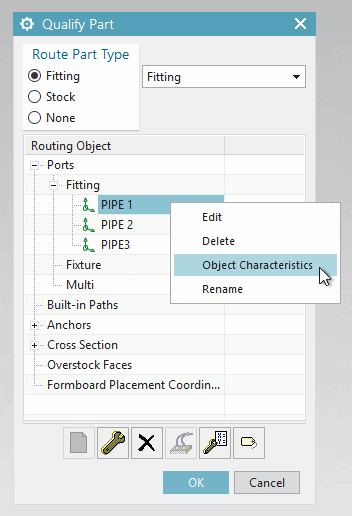

  5. Klicken Sie im Kontextmenü von PIPE1 auf Object Characteristics.

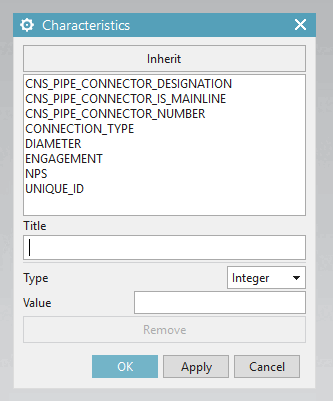

    -> Der entsprechende Dialog wird geöffnet.

    Hier sehen Sie u.a. die von PARTsolutions übergebenen Attribute.

    • NPS: Pipe diameter

    • ENGAGEMENT: Überlappung der Verbindungsstücke (z.B. „Einschraubtiefe“.)

      Die Abbildung erfolgt über weiter innen liegende Ports.

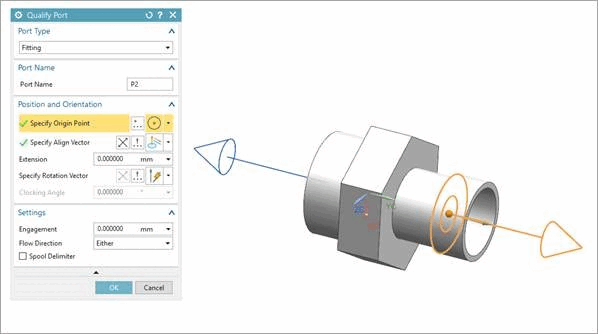

      Qualify Part -> Engagement

      Qualify Part -> Engagement
