Jeder Teileexport legt einen neuen Eintrag mit den definierten Merkmalswerten in der entsprechenden CADENAS Routing Part Library an (mm oder inch).[59]

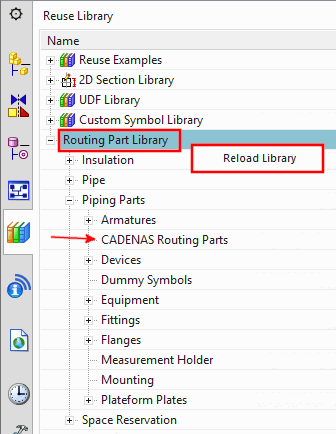

Um sicherzustellen, dass alle verfügbaren Teile auch angezeigt werden, führen Sie bitte den Befehl Reload Library aus.[60]

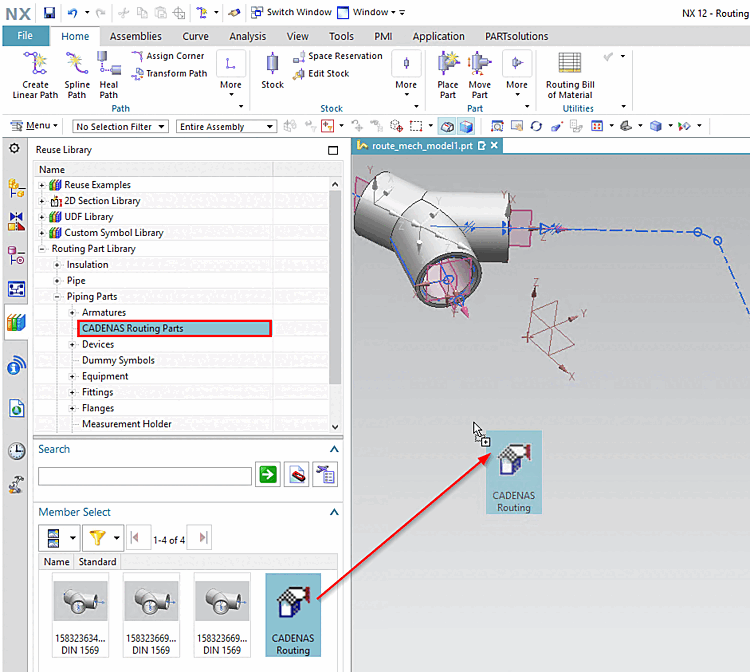

Bauteile können direkt per Drag & Drop in eine geöffnete Baugruppe gezogen werden.

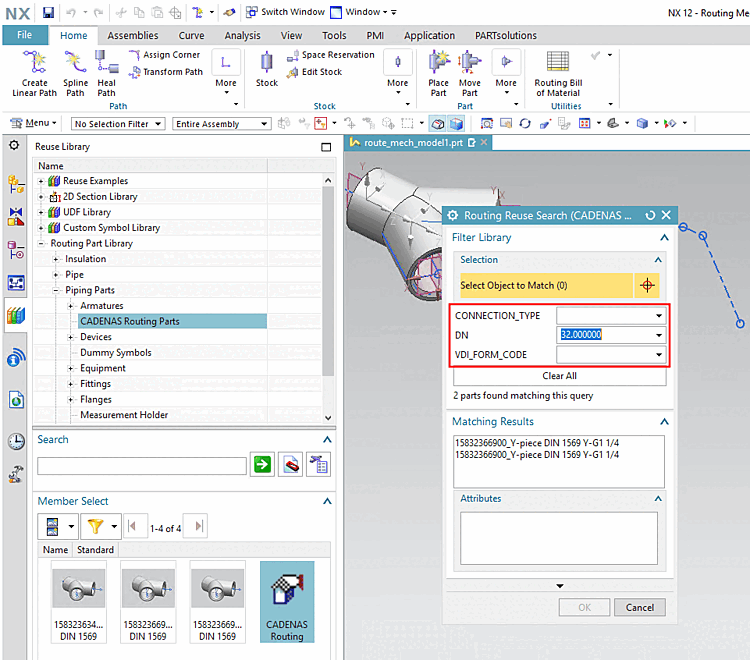

Wird der CADENAS Routing Knoten ins Bauteil gezogen, öffnet sich das Dialogfenster Routing Reuse Search (CADENAS Routing Parts). Durch Werteauswahl in den Listenfeldern können Sie die Bibliotheksteile entsprechend filtern.

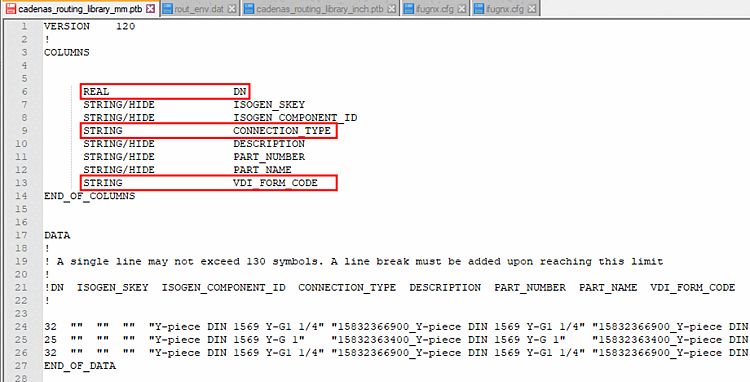

Die
angezeigten Listenfelder entsprechen den in cadenas_routing_library_mm.ptb und
cadenas_routing_library_inch.ptb
angelegten Merkmalen (die nicht auf HIDE gesetzt sind).
Informationen zum Hinzufügen weiterer Attribute finden Sie unter Abschnitt 5.12.13.6.5, „Zusätzliche Klassifikationsmerkmale übergeben“.
[59] In
cadenas_routing_library_mm.ptb bzw.
cadenas_routing_library_inch.ptb
werden alle exportierten Teile aufgelistet.
[60] Teile, die in der CADENAS Routing Part Library angezeigt werden, sind ordnungsgemäß klassifiziert (zumindest mit den Minimalanforderungen (PART_NAME, PART_NUMBER, Nominal Diameter).
