Kennlinien spielen in verschiedenen Bereichen eine Rolle (z.B. Elektrotechnik, Regelungstechnik bei Stellventilen, etc.).
Für das Klassifizieren von Kennlinien wurde eine neue CNS Klasse (CNS_CHARACTERISTICS_GRAPH) eingeführt. Mit den dazugehörigen Merkmalen lässt sich eine Kennlinie beschreiben.

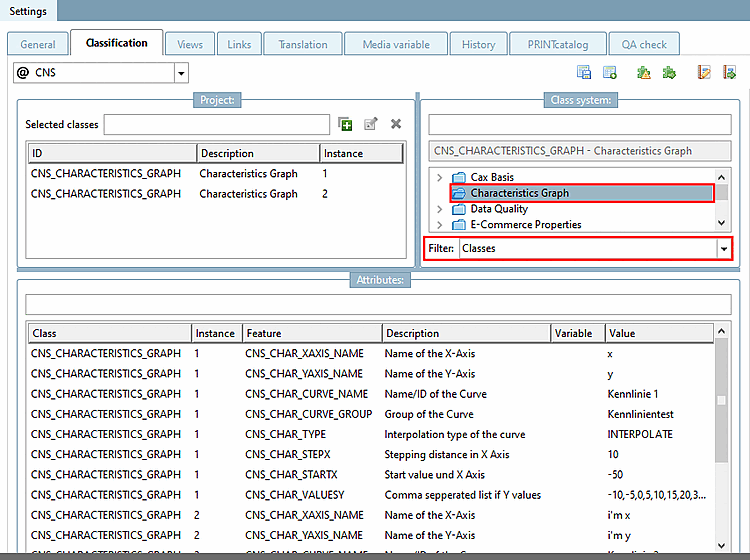

Die folgende Abbildung zeigt beispielhaft die Klasse mit Merkmalen und zwei Instanzen. Die Merkmale können manuell angelegt werden; in der Regel werden diese aber in automatisierten Prozessen importiert (z.B. aus VDI-Excel-Daten).

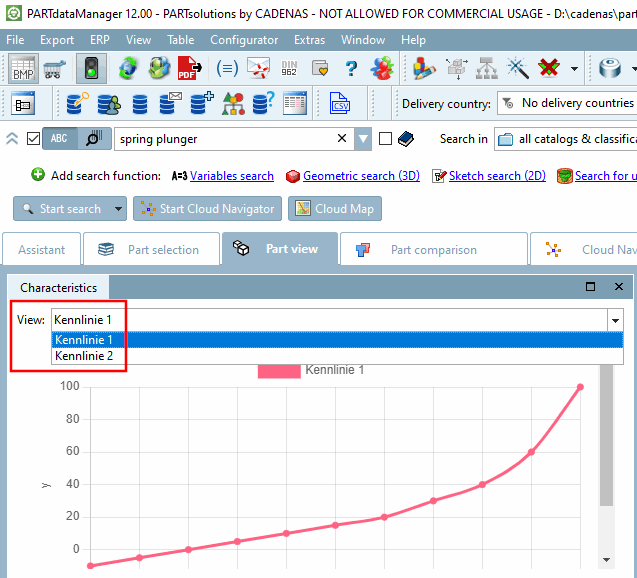

Sind die entsprechenden Klassifikationsdaten vorhanden, werden die vorhandenen Kennlinien (im Beispiel 2) in PARTdataManager (oder andern Plattformen) in einem eigenen Dockingfenster dargestellt.

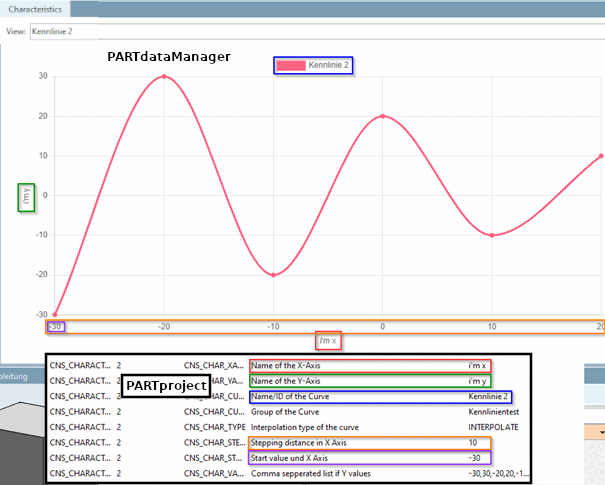

Folgende Abbildung verdeutlicht den Zusammenhang zwischen Darstellung und einzelnen Merkmalen farblich.
Die Ordinatenwerte (Y-Werte) werden im entsprechenden Merkmal kommasepariert von links nach rechts eingetragen. Die Kurve wird dann automatisch, beginnend vom festgelegten Startpunkt und dem Abstand der Abszissenkoordinaten, generiert.
