6.10.2.4.18. Verknüpfung von Variablen

Die Variablen ABC, PQR, und XYZ sind in einer Variablen CONC zusammengefügt worden.

Ursprüngliche Werte:

ABC = ‘A’, ‘B’, ‘C’ PQR = ‘P’, ‘Q’, ‘R’ XYZ = ‘X’, ‘Y’, ‘Z’

Geänderte Werte:

CONC = ‘$ABC. 0 $PQR.$XYZ.’, Beispiel: CONC = A 0 QY

  1. Öffnen Sie den oberen Dialogbereich, sodass Sie die Zielvariablen sehen können. Es wurde bereits von Seiten des Programms erkannt, dass die Variablen ABC, PQR und XYZ in der neuen Version nicht mehr existieren.

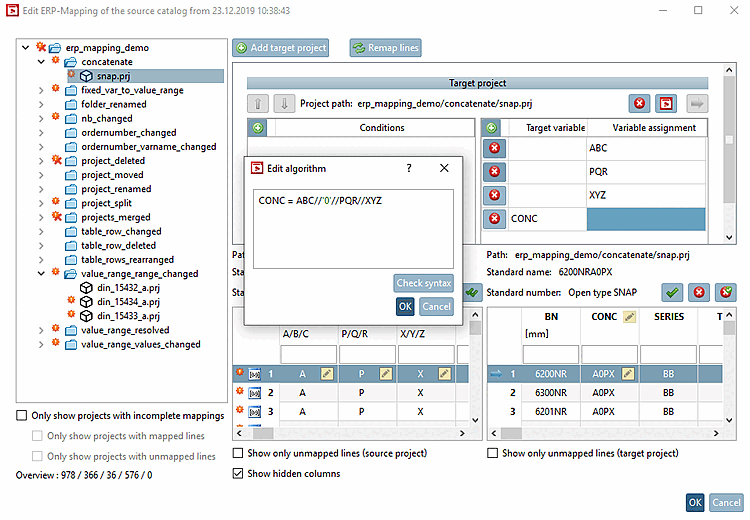

    Formel für Variablenzuordnung [Variable assignment]

    Formel für Variablenzuordnung [Variable assignment]

  2. Legen Sie mit Klick auf Variablenzuordnung hinzufügen [Add variable mapping] die neue Zielvariable CONC an.

  3. Klicken Sie rechts in der Spalte Variablenzuordnung [Variable assignment] auf Formel... [Algorithm...].

    -> Das Dialogfenster Formel bearbeiten [Edit algorithm] wird geöffnet.

  4. Tragen Sie folgende Formel ein und bestätigen Sie mit OK.

    CONC = ABC//'0'//PQR//XYZ

    Erläuterungen zur Syntax finden Sie unter Abschnitt 7.8.12.6, „Mathematische Funktionen (Merkmalalgorithmus) “.

  5. Wenn Sie nun in der linken Tabelle für ABC, PQR und XYZ neue Werte einstellen, wird in der rechten Tabelle unter CONC automatisch sofort die gewünschte Anpassung vorgenommen.

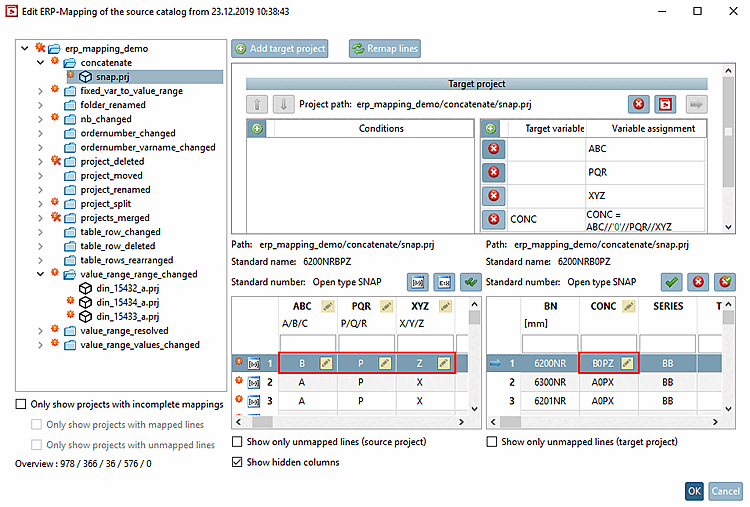

    Wert für "CONC" wird automatisch korrekt ermittelt

    Wert für "CONC" wird automatisch korrekt ermittelt

  6. Klicken Sie abschließend auf Alle Zuordnungen bestätigen [Verify all mappings] .
