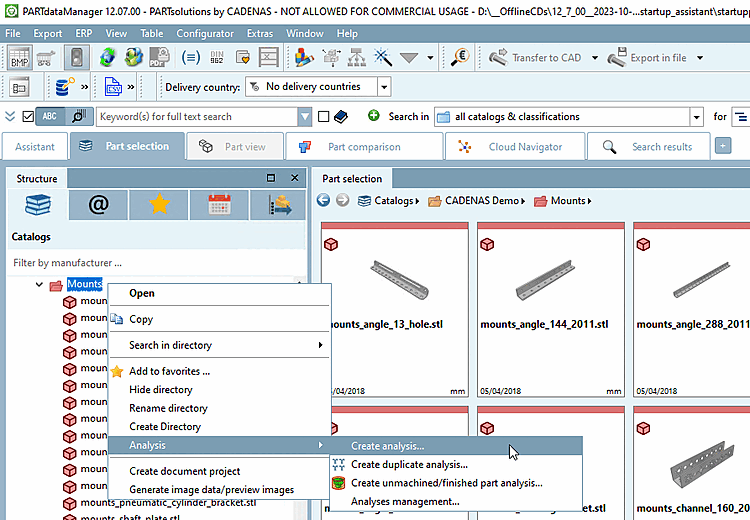

Rufen Sie auf einem Verzeichnis den Kontextmenübefehl Analyse [Analysis] -> Analyse erstellen... [Create analysis...] auf.

-> Das entsprechende Dialogfenster wird geöffnet.

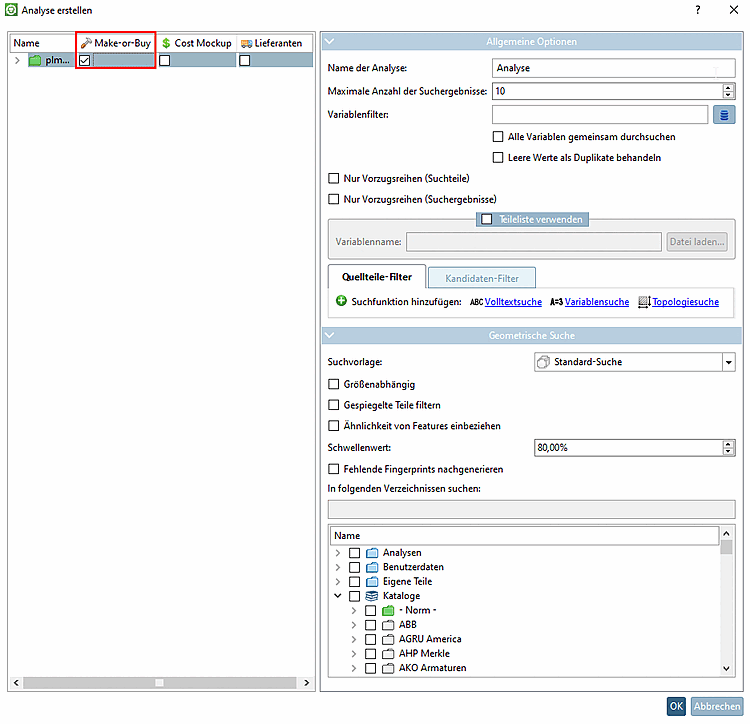

Dialogfenster "Analyse erstellen [Create analysis]"

Aktivieren Sie links die gewünschte Methode (hier im Beispiel Make-or-Buy [Make or Buy]).

➝ Rechts werden nun die entsprechenden Einstellungsoptionen angezeigt.

Hinweis Aktivieren Sie für jeden Suchlauf nur jeweils EINE Methode.

Nehmen Sie die gewünschten Einstellungen vor.

Hier im Beispiel soll im Norm-Katalog nach möglichen Kaufteilen gesucht werden.

Detaillierte Hinweise zu den Einstellungsoptionen finden Sie unter Abschnitt 2.1.12.1.4, „Einstellungsdialog für "Make-or-Buy", "Cost Mockup" und "Lieferanten" “.

Bestätigen Sie mit OK.

-> Die Analyse wird gestartet. Im Dialogfenster Laufende Berichtgenerierungen auf dem Server [Running report generations on server] werden Sie über den Fortschritt informiert.

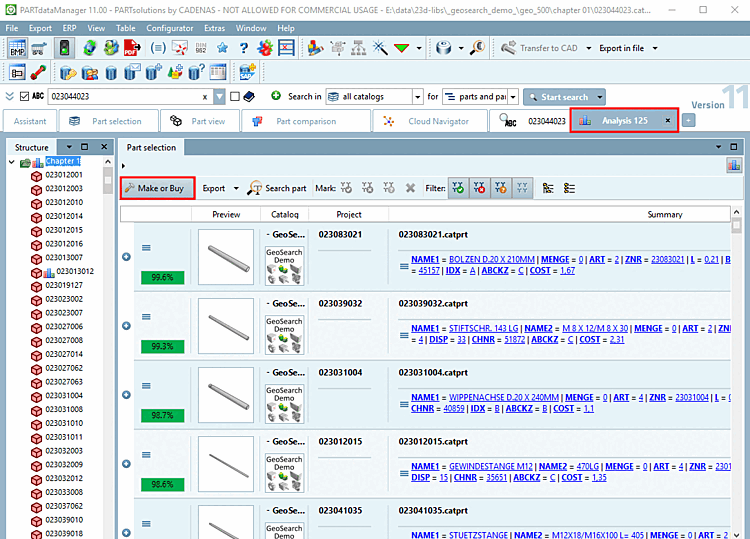

Sobald die Analyse abgeschlossen ist, wird das Ergebnis automatisch auf der Registerseite Analyse [Analysis] angezeigt. Die Beschriftung des Reiters (hier "Analyse 125") ist analog zum eingetragenen Namen im Einstellungsdialog.

Es werden alle Suchteile des eingestellten Verzeichnisses aufgelistet. Mit Klick auf ein Plus-Zeichen werden unter dem jeweiligen Suchteil die gefundenen Vergleichsteile angezeigt. Die Prozentwerte bei den gefundenen Vergleichsteilen geben die geometrische Ähnlichkeit zum Suchteil an.

Hinweis Die Prozentwerte bei den Suchteilen zeigen den Wert des jeweils besten Suchergebnisses, sodass Sie nicht extra die Liste aufklappen müssen und schon einen Überblick zur Ergebnisqualität haben.

Unter Struktur [Structure] können Sie die Ergebnisse rechts filtern.

Für eine genaue Analyse können Sie Such- und Vergleichsteil optional wie gewohnt in den Bauteilvergleich [Part comparison] laden.

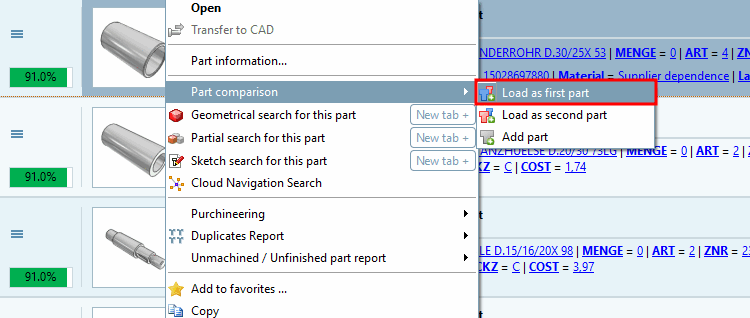

Bauteilvergleich [Part comparison] -> Als 1. Bauteil laden [Load as first part]

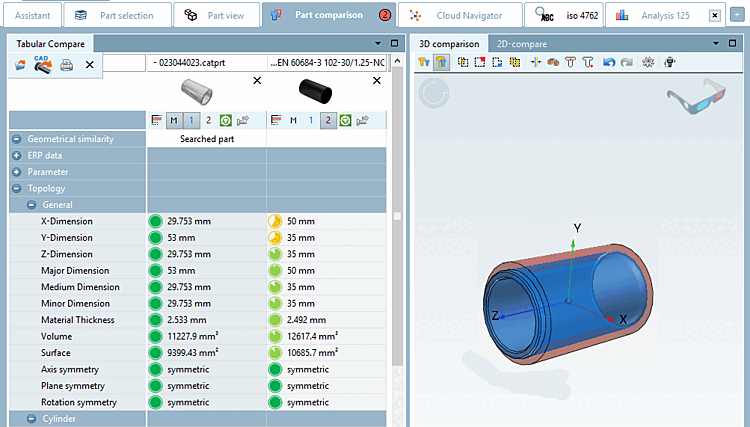

Bauteilvergleich [Part comparison] -> Topologie [Topology] und 3D-Vergleich [3D comparison]

Siehe auch Abschnitt 2.1.12.4.5, „ Bauteilvergleich und verschiedene Funktionen“.

Details zum Bauteilvergleich [Part comparison] finden Sie unter Abschnitt 2.1.6.10, „ Bauteilvergleich “.
