Kapitel 9. Export
9.2. Download 2D/3D CAD-Formate
Zurück  Weiter

9.2. Download 2D/3D CAD-Formate

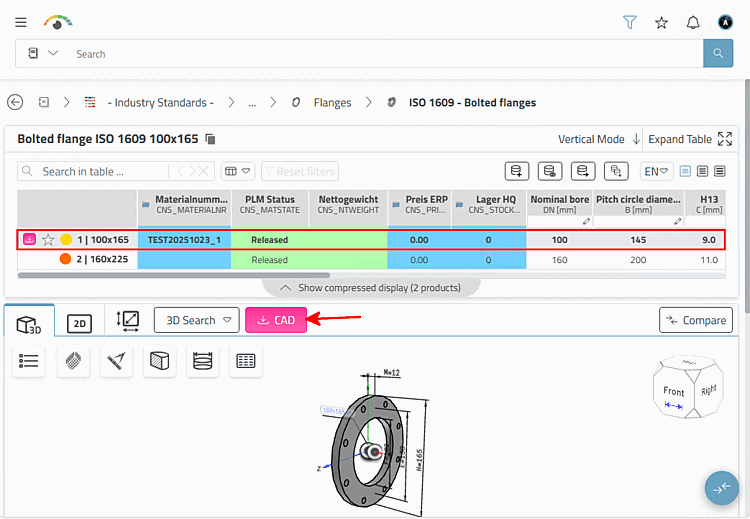

  1. Klicken Sie auf CAD.

    -> Das Dialogfenster CAD Formatauswahl [CAD format selection] wird geöffnet.

    CAD Formatauswahl [CAD format selection]

    CAD Formatauswahl [CAD format selection]

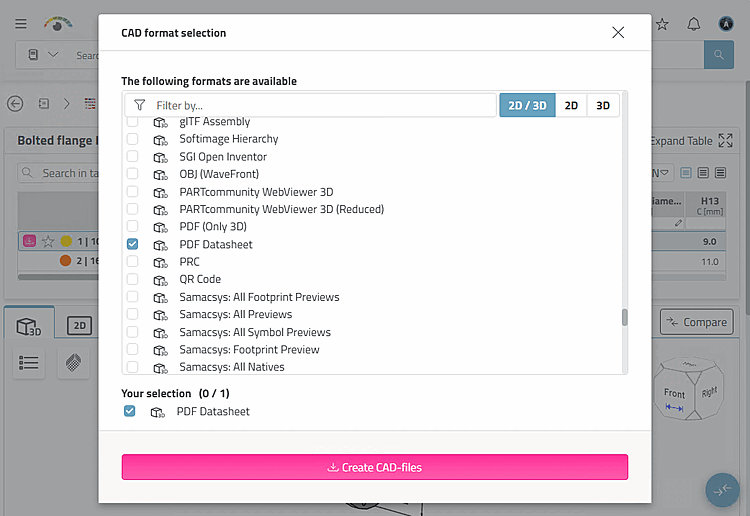

  2. Wählen Sie aus der Liste das gewünschte Format.

    (Die Auswahl entspricht der administrativen Vorauswahl. Es ist nur eine Auswahl möglich (plus optional PDF Datasheet).[36]

  3. Klicken Sie auf CAD-Dateien erzeugen [Create CAD-files].

    -> Das Dialogfenster Aktivitäten [Activities] wird geöffnet und das generierte Teil wird zum Download angeboten.

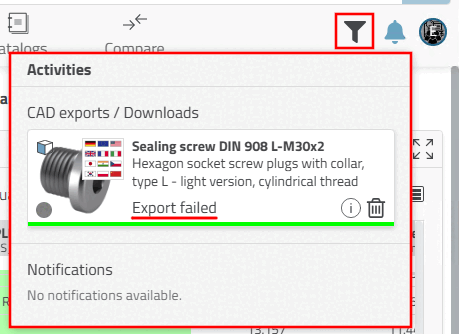

    Sollten die Konfigurationseinstellungen fehlerhaft sein, erscheint Fetch failed.

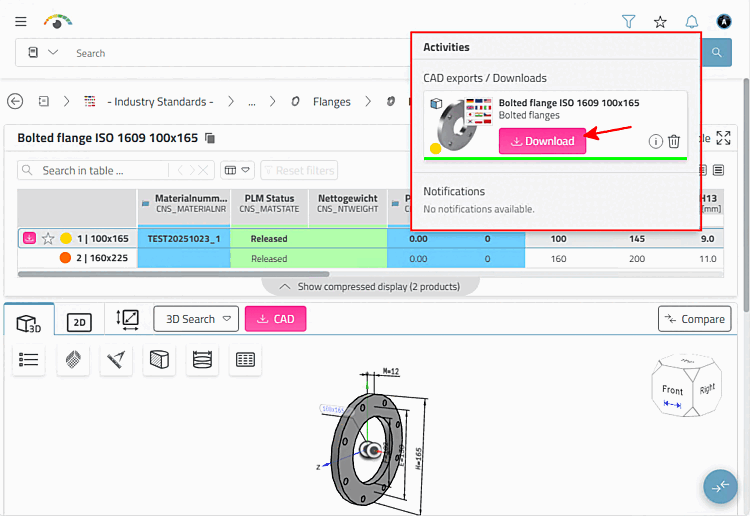

  4. Klicken Sie im Dialogfenster Aktivitäten [Activities] auf den Button Download.

    -> In einem Explorerfenster wird das heruntergeladene Teil angezeigt. Mit Datei öffnen springen Sie ins Downloadverzeichnis.



[36] Details zu administrativen Voreinstellungen finden Sie unter Abschnitt 4.21.5, „CAD-Format-Download einstellen (pappserver.cfg) “ in ENTERPRISE 3Dfindit (Professional) - Administration.
