2.5.1.1.2. Dublettenanalyse: Filter erweitert

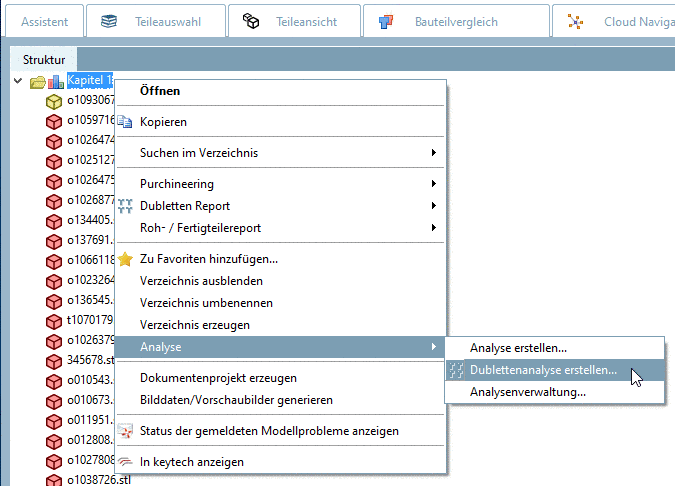

Für eine Dublettenanalyse rufen Sie im Strukturbaum auf Verzeichnisebene den Kontextmenübefehl Analyse -> Dublettenanalyse erstellen... auf.

Hiermit öffnen Sie das gleichnamige Dialogfenster.

Bislang war der Variablenfilter nur ein "positiver" Filter, wo gleiche Variablenwerte eine Dublette bedeuten.

Es gibt aber auch Fälle, wo ungleiche Werte für eine Dublette sprechen.

[Hinweis]Hinweis

Mit Ausrufezeichen ! vor dem Variablennamen müssen die Werte unterschiedlich sein, damit eine Dublette erkannt wird.

Anwendungsfälle

  • Beispiel 1

    Teil1.Material = Steel
Teil2.Material = Steel

    ➝ Das ist eine Dublette.

    Teil1.Material = Steel
Teil2.Material = Wood

    ➝ Das ist keine Dublette.

    In diesem Fall setzt man den Variablenfilter auf MATERIAL (Der Eintrag in einer Tabellenspalte "Material" muss gleich sein, um als Dublette erkannt zu werden)

  • Beispiel 2

    Teil1.Filename = xy123.prt
Teil2.Filename = xy123.prt

    ➝ Das Teil ist KEINE Dublette. Es wurde lediglich zwei mal gespeichert. Es soll also von den Suchergebnissen ausgeschlossen werden.

    In diesem Fall setzt man den Variablenfilter auf !FILENAME (Der Eintrag in einer Tabellenspalte "Filename" muss unterschiedlich sein, um als Dublette erkannt zu werden)

Details zur Dublettenanalyse finden Sie unter Abschnitt 3.1.14.2, „Dubletten Analyse“ in PARTsolutions - Handbuch für Anwender.
