1.6.1.9.3. NX: Sweep entlang Verlaufskurve

[Hinweis]Hinweis

Die NX-Schnittstelle unterstützt mit V12 SP1 Sweeps, die mit Verlaufs-Kurve erstellt wurden.

Zu beachten ist allerdings trotzdem, dass dieses Feature erst für zukünftige Versionen offiziell zur Verfügung steht und mit V12 nur eine interne Testversion ist.

Beispiel:

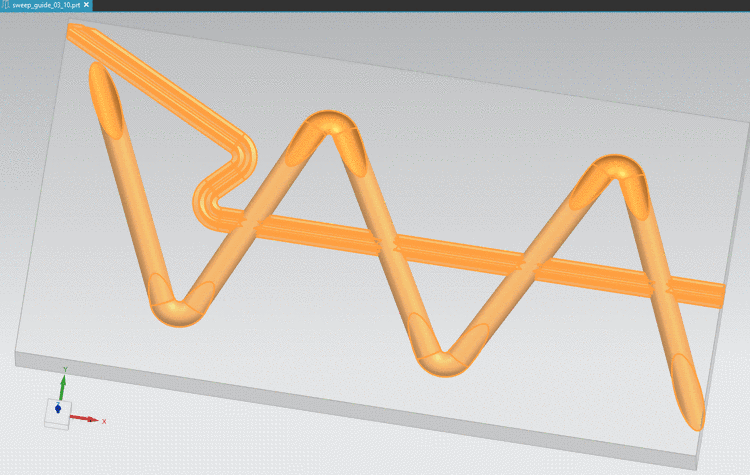

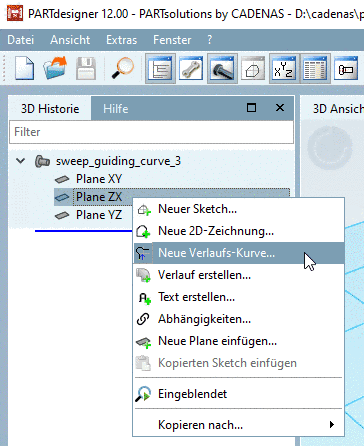

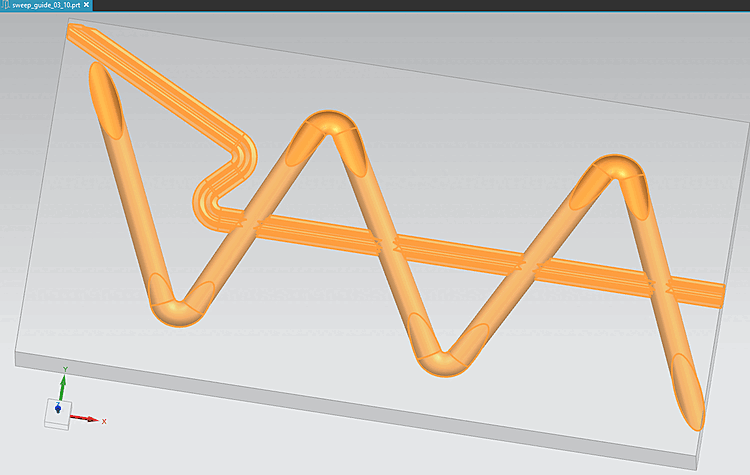

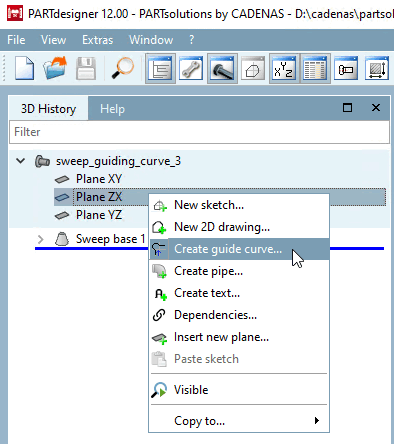

  1. Klicken Sie in PARTdesigner im Kontextmenü einer Plane auf den Befehl Neue Verlaufs-Kurve....

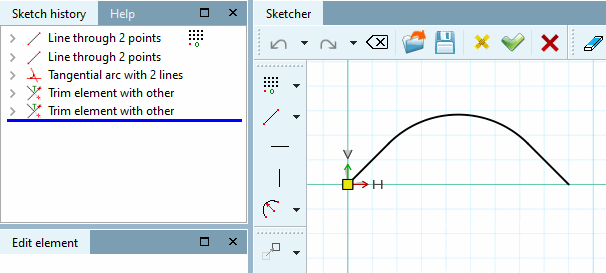

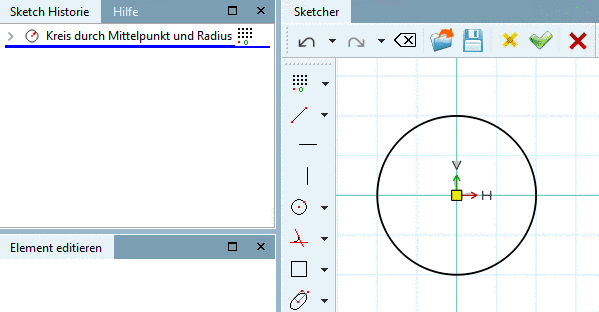

  2. Zeichnen Sie die Verlaufskurve und vergessen Sie nicht den Musterursprung zu setzen.

    -> In der 3D Historie wird Guiding curve angzeigt.

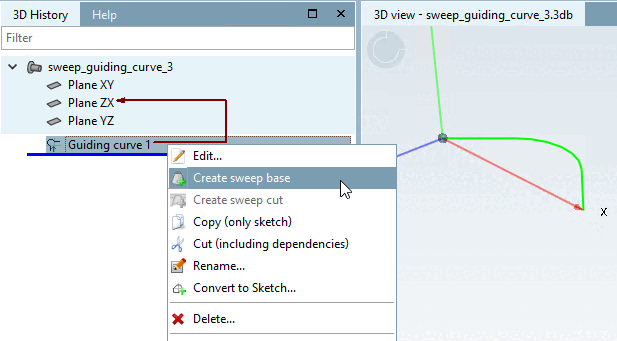

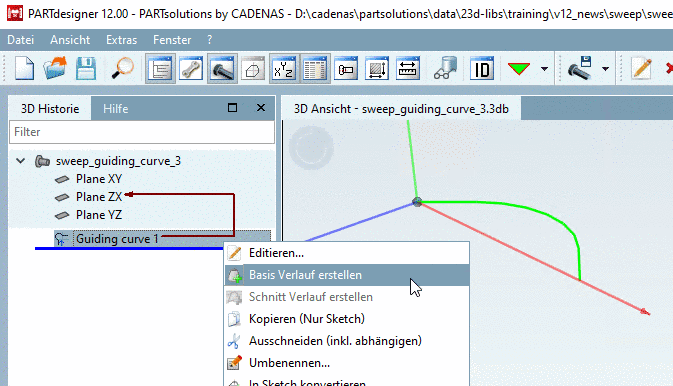

  3. Klicken Sie im Kontextmenü von Guiding curve auf den Befehl Basis Verlauf erstellen.

    -> Der entsprechende Dialogbereich wird geöffnet.

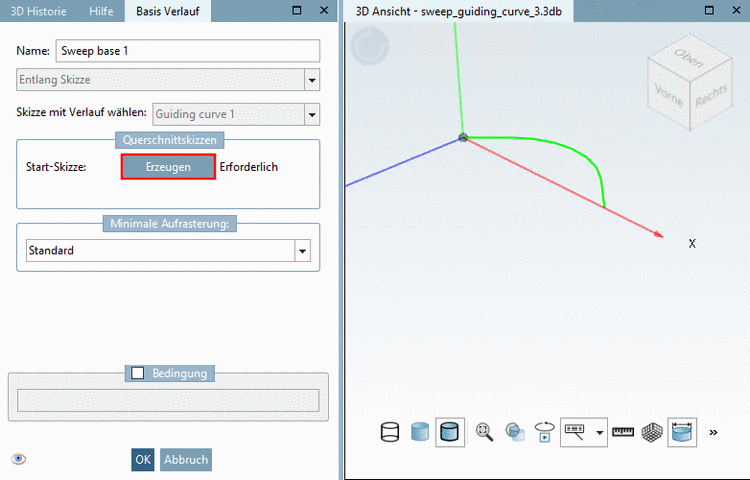

  4. Klicken Sie unter Start-Skizze auf Erzeugen.

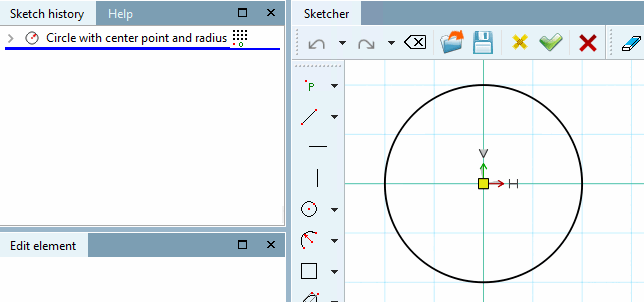

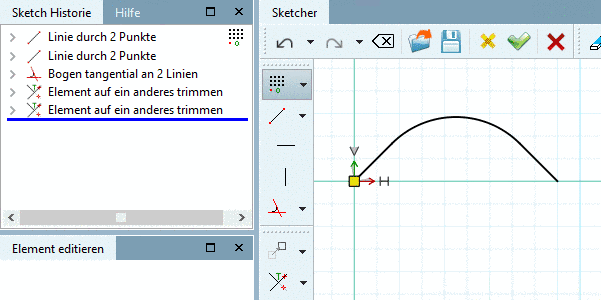

  5. Erstellen Sie die Querschnittsskizze.

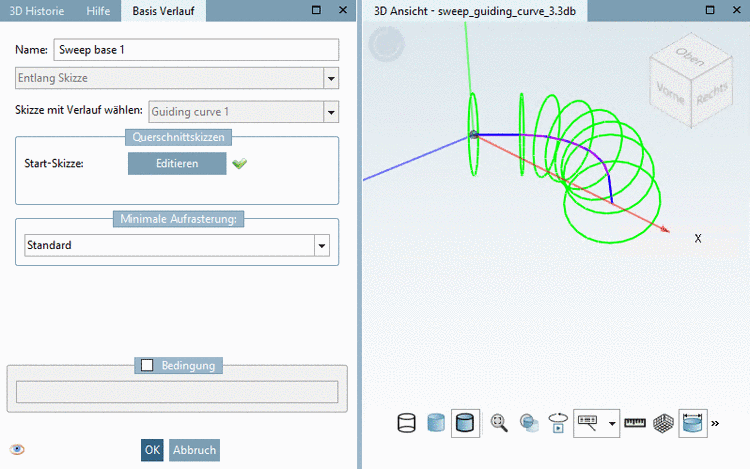

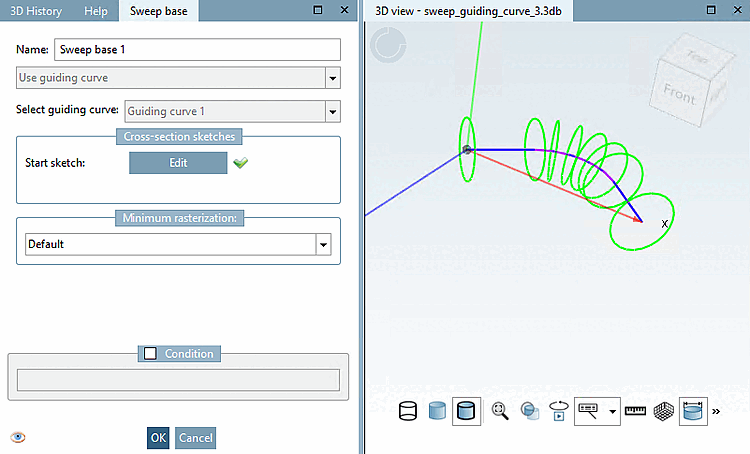

  6. Unter Start-Skizze erscheint nun ein grüner Haken und Sie sehen eine 3D Vorschau. Schließen Sie den Dialog mit Klick auf OK.

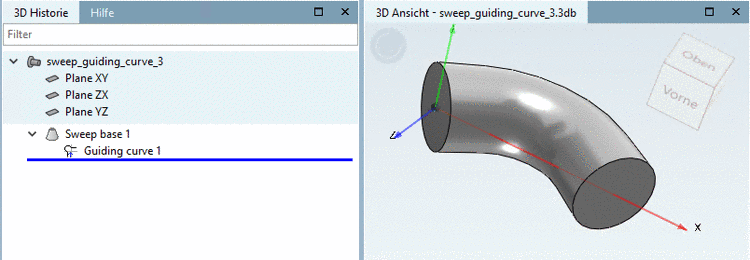

    -> Der erstellte Verlauf wird in der 3D Ansicht angezeigt.

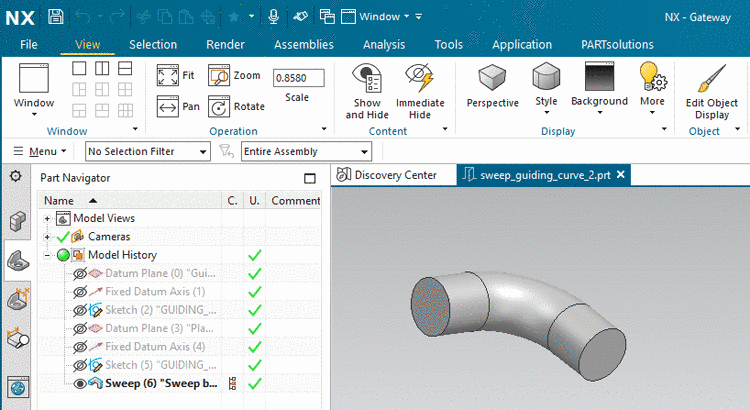

  7. Exportieren Sie das Teil nach NX.

Mehr Details finden Sie unter Abschnitt 7.6.2.7.3, „Sweeps mit Verlaufs-Kurve erstellen“ in eCATALOGsolutions - Handbuch.
