7.6.2.10.5.5. Flächenselektion

	Hinweis
	Wenn sich mit Kantenselektion und Flächenselektion dasselbe Ergebnis erzielen lässt, ist bei komplexeren Fällen grundsätzlich der Flächenselektion der Vorzug zu geben. Soll beispielsweise nur eine oder zwei bestimmte Kanten bearbeitet werden, kann man sich für die bequemere, schnellere Vorgehensweise entscheiden.

	Hinweis
	Bei Flächenselektion stehen 3 verschiedene Vorgehensweisen zur Verfügung, die zu unterschiedlichen Ergebnissen führen. Alle Flächen selektieren in EINEM Schritt und dann den Befehl Neue Fase/Rundung erstellen... verwenden EINE Fläche standardmäßig mit Neue Fase/Rundung erstellen... erstellen und dann pro Wiederholungsschritt EINE weiter Fläche selektieren und den Befehl Fläche(n) zu 'Blend xy' hinzufügen... verwenden. Alle Flächen in EINEM Schritt selektieren + Basisfläche definieren

Im Folgenden finden Sie zu diesen 3 Vorgehensweisen entsprechende Beispiele:

Alle Flächen selektiert in EINEM Schritt
1. 5 Flächen werden in EINEM Schritt selektiert.
  Selektierte Flächen (5) - Ansicht von vorne
  Selektierte Flächen (5) - Ansicht von hinten
2. Nach Anwendung des Befehls Neue Fase/Rundung erstellen... werden im Dialogfenster Fase/Rundung unter Flächen (schnitt.) die 5 sich schneidenden Flächen angezeigt.

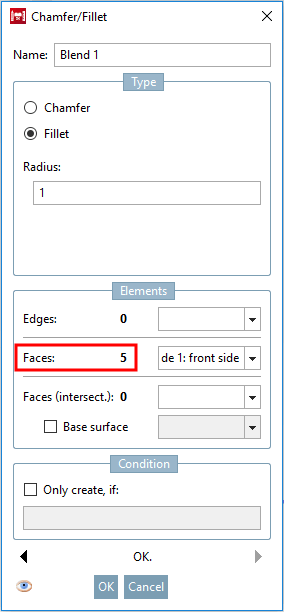

  Unter "Flächen (schnitt.)" Anzeige der 5 sich schneidenden Flächen
3. Ergebnis
  Die gemeinsamen Schnittkanten aller Flächen werden verrundet (bzw. gefast).
  Verrundete Kanten – Ansicht von vorne
  Verrundete Kanten – Ansicht von hinten
EINE Fläche standardmäßig mit Neue Fase/Rundung erstellen... erstellen und dann pro Wiederholungsschritt EINE weiter Fläche selektieren und den Befehl Fläche(n) zu 'Blend xy' hinzufügen... verwenden.
Im Dialogfenster Fase/Rundung wird unter Flächen die Gesamtzahl der selektierten Flächen angezeigt. (Beim letzten Wiederholungsschritt also hier im Beispiel 5.)
Ergebnis:
Alle Kanten der einzelnen Flächen werden verrundet (bzw. gefast).
Verrundete Kanten – Ansicht von vorne
Verrundete Kanten – Ansicht von hinten
Alle Flächen in EINEM Schritt selektieren + Basisfläche definieren
1. Selektieren Sie genau so wie im ersten Fall die 5 gewünschten Flächen und rufen Sie das Dialogfenster Fase/Rundung mittels Neue Fase/Rundung erstellen... auf.

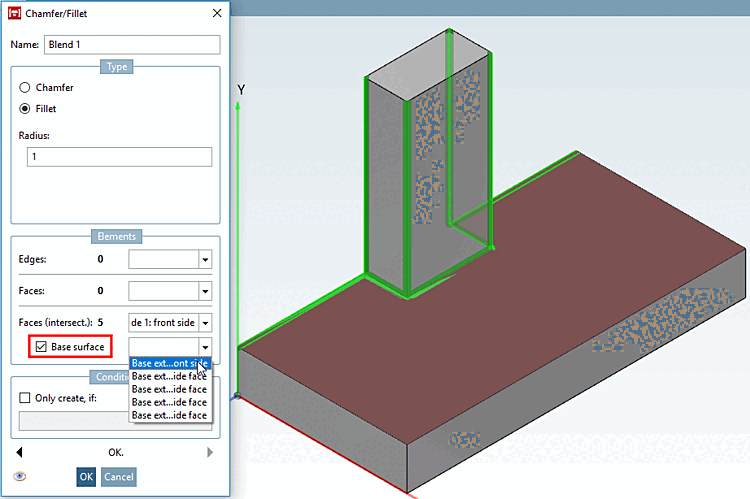

2. Aktivieren Sie aber nun anders als im 1. Fall das Auswahlkästchen Basisfläche.
Ergebnis:
Es werden nur diejenigen Kanten, welche an die Basisfläche angrenzen, verrundet (bzw. gefast). Die senkrechten Kanten am kleinen Quader beispielsweise werden im Gegensatz zur Anwendung ohne Basisfläche (vgl. oben) nicht verrundet.
Verrundete Kanten – Ansicht von vorne
Verrundete Kanten – Ansicht von hinten

Noch einmal die Ergebnisse der 3 Fälle in direkter Gegenüberstellung:

Alle Flächen selektieren in EINEM Schritt und dann den Befehl Neue Fase/Rundung erstellen... verwenden
-> Die gemeinsamen Schnittkanten aller Flächen werden verrundet (bzw. gefast).
Verrundete Kanten – Ansicht von vorne
Verrundete Kanten – Ansicht von hinten
EINE Fläche standardmäßig mit Neue Fase/Rundung erstellen... erstellen und dann pro Wiederholungsschritt EINE weiter Fläche selektieren und den Befehl Fläche(n) zu 'Blend xy' hinzufügen... verwenden.
-> Die Kanten aller selektierten Flächen werden verrundet (bzw. gefast).
Verrundete Kanten – Ansicht von vorne
Verrundete Kanten – Ansicht von hinten
Alle Flächen in EINEM Schritt selektieren + Basisfläche definieren
-> Die an die Basisfläche angrenzenden Kanten werden verrundet (bzw. gefast).
Verrundete Kanten – Ansicht von vorne
Verrundete Kanten – Ansicht von hinten
