Unter PARTproject -> Projekt bearbeiten -> Registerseite Allgemein -> Rendereigenschaften -> Render Material können Sie für das selektierte Bauteil das Render Material auswählen.

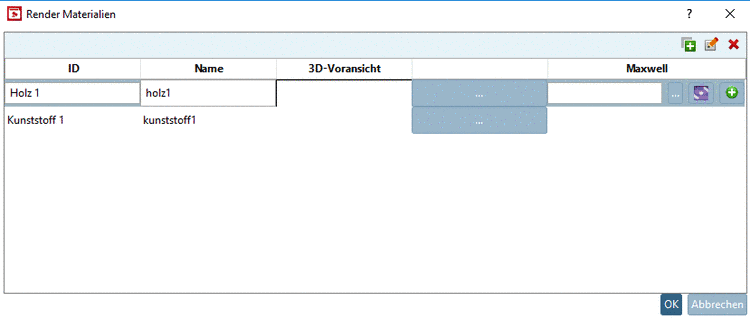

Rufen Sie unter Render Material mit Klick auf ... den entsprechenden Dialog Render Materialien auf.

Legen Sie mit Klick auf Zeilen für Rendermaterialien an und vergeben Sie jeweils eine ID und einen Namen.

Um die 3D-Voransicht zu editieren, klicken Sie auf den ... Button rechts neben 3D-Voransicht.

-> Das Dialogfenster Material für 3D-Voransicht editieren wird geöffnet. Dieses zeigt ein Dummybauteil welche alle vorgenommenen Anpassungen widerspiegelt.

Einstellungen

Im oberen Dialogbereich passen Sie Farbe, Transparenz, Anteil Metallic und Rauheit an.

Dialogfenster "Material für 3D-Voransicht editieren"

Bei entsprechenden Materialien bietet sich auch die Verwendung von Transparenz an.

Im unteren Dialogbereich können Sie Bilddateien für Farbtextur und Normalmap (Bumpmap) laden.

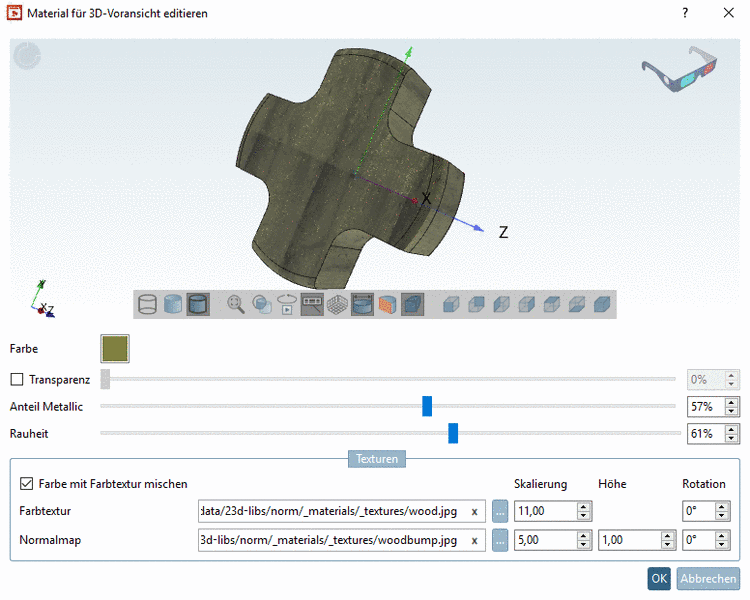

Dialogfenster "Material für 3D-Voransicht editieren" - Verwendung von Farbtextur und Normalmap

Im Bild oben wurde zusätzlich wurde eine Farbe bestimmt. Damit diese in die 3D-Ansicht übernommen wird, müssen Sie das Auswahlkästchen Farbe mit Farbtextur mischen aktivieren.

Passen Sie insbesondere die Skalierung an, damit die Textur optimal das Bauteil überlagert (Wiederholung des Musters). Mittels Höhe passen Sie die Höhe der "Bumps" an.

Bestätigen Sie mit OK.

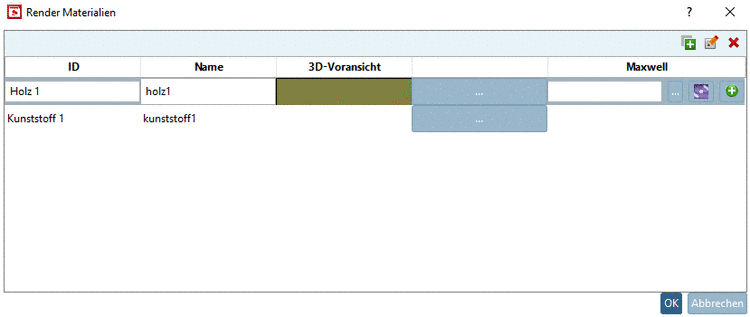

-> Sie befinden sich wieder im Dialog Render Materialien.

Auf diese Weise können Sie eine beliebige Anzahl von Materialien definieren.

Schließen Sie auch diesen Dialog mit OK.

Die angelegten Materialien können nun im Listenfeld unter Render Material ausgewählt werden.

Testen Sie das Bauteil in PARTdataManager.
