4.5.4.2. Erweiterte Suche nach geometrischen Merkmalen
4.5.4.2.1. Beispiel
Zurück  Weiter
4.5.4.2.1. Beispiel

In diesem Beispiel wird die Suche nach einem geometrischen Merkmal kombiniert mit einer 2D Skizzensuche.

Ausgangssituation:

-> Es wurde das gewünschte Suchverzeichnis für die Eigenteile eingestellt (siehe Abschnitt 4.5.2, „Filter - Verzeichnis als Suchfilter hinzufügen“).

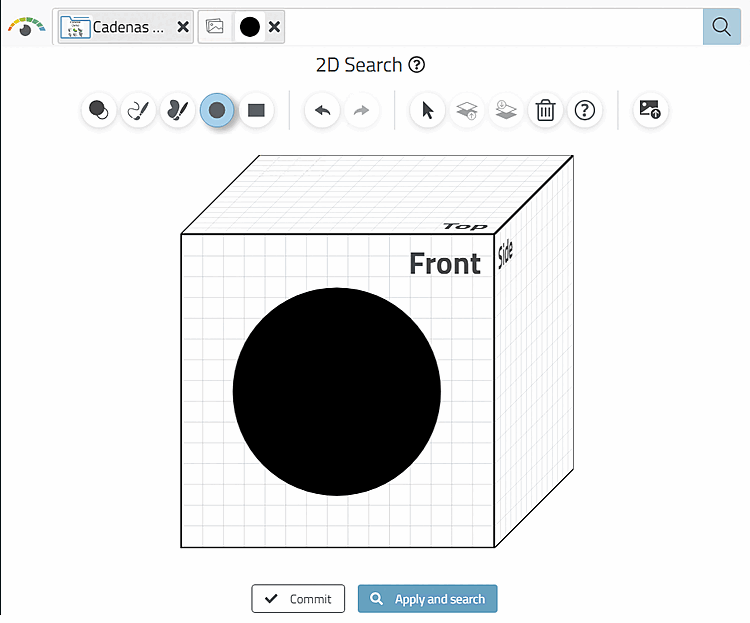

-> Es wurde mittels 2D Skizzensuche eine Suche nach einem Flansch (Kreis) durchgeführt.

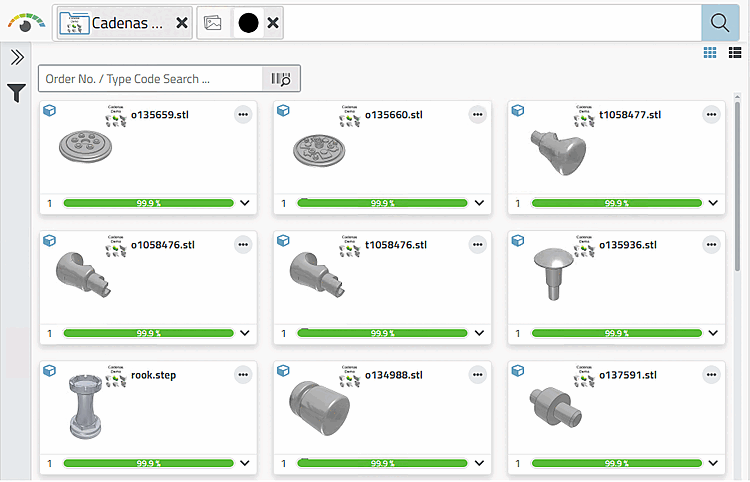

Mit nur einer Skizze wurden neben "Scheiben" auch vollkommen andere Teile gefunden, da ja aktuell nur eine einzigen Dimension definiert wurde.

Die Skizzensuche arbeitet gut mit einer Suche nach geometrischen Merkmalen zusammen. Sie können eine 2. Dimension (also beispielsweise die Dicke des gesuchten Teils) auch über ein geometrisches Merkmal definieren.

  1. Öffnen Sie die 3D Form Suche und klicken Sie dann auf Erweiterte Suche nach geometrischen Merkmalen.

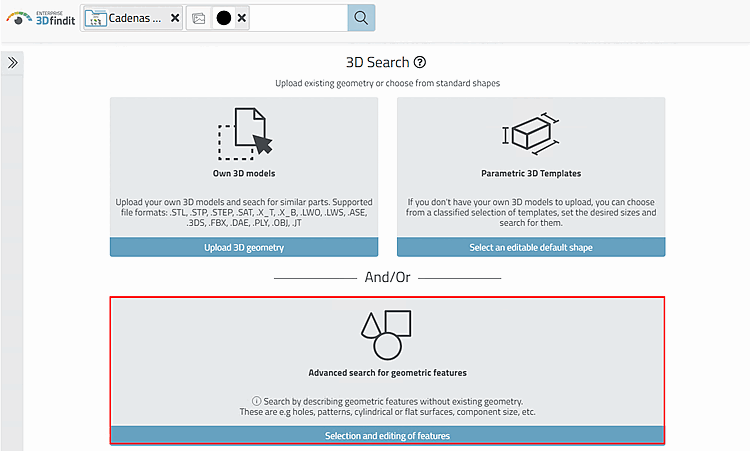

    Dialogbereich "Geometrische Merkmale" öffnen

    Dialogbereich "Geometrische Merkmale" öffnen

    -> Der Dialogbereich Geometrische Merkmale wird geöffnet.

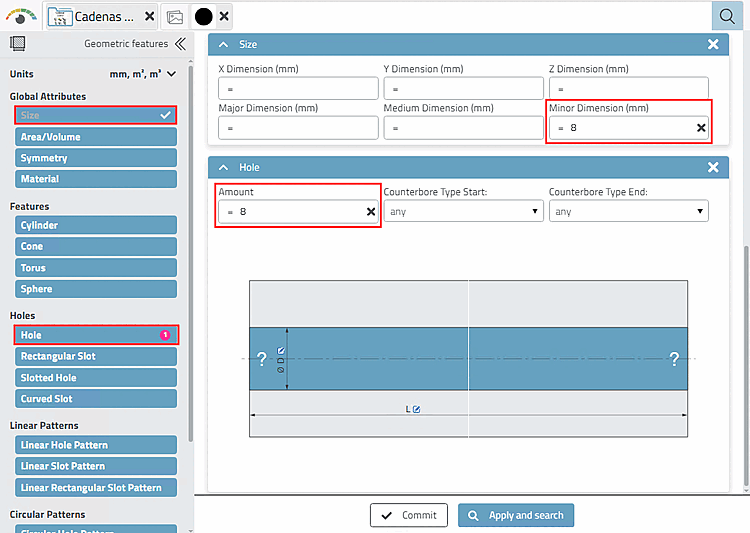

  2. Klicken Sie unter Globale Attribute auf Größe.

    -> Der entsprechende Dialogbereich wird geöffnet.

  3. Tragen Sie unter Kleinste Abmessung (mm) beispielsweise den Wert 8 ein.

    [Hinweis]Hinweis

    Sie können auch nach anderen Einheiten wie z.B. "Zoll" suchen. Öffnen Sie hierzu das Listenfeld unter Einheiten.

  4. Klicken Sie auf Übernehmen und suchen.

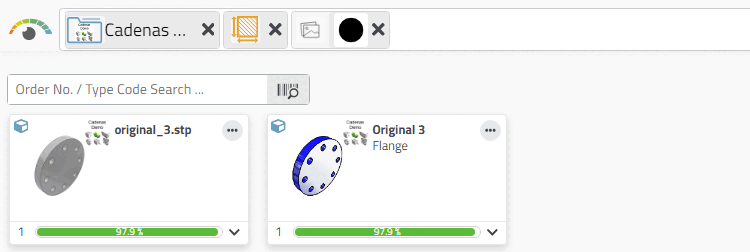

    -> Der gesuchte Flansch ist nun vorne unter den Ergebnissen.

  5. Öffnen Sie das gewünschte Teil.

    -> Es werden Tabelle und 3D-Ansicht angezeigt.

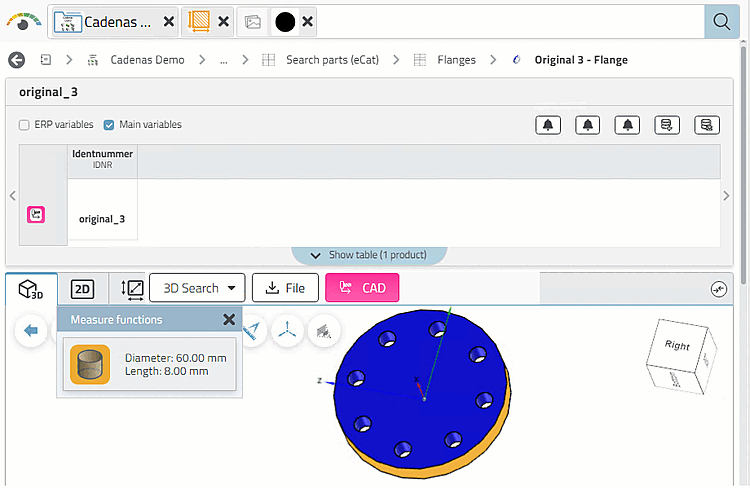

    Flansch mit einer Dicke von 5 mm

    Flansch mit einer Dicke von 5 mm

[Hinweis]Hinweis

Bei Eigenteilen sind in der Regel 100% aller Zeilen pro Tabelle indexiert, bei Kaufteilen nur ein gewisser Prozentsatz. Wenn Sie auch bei Kaufteilen alle Zeilen 100%ig erfassen wollen, kann administrativ jederzeit nachindexiert werden.

PARTadmin -> Indexverwaltung -> Geosuchindex -> Erstellen/Aktualisieren -> Prozentualer Anteil

PARTadmin -> Indexverwaltung -> Geosuchindex -> Erstellen/Aktualisieren -> Prozentualer Anteil
