3.1.11.1. ERP Symbolleiste

Wichtigstes Erkennungsmerkmal im PARTdataManager für die aktivierte ERP-Integration stellt die Linkdatenbank [Link database] Werkzeugleiste dar (bzw. das ERP-Menü mit in der Regel identischen Funktionen).

ERP aktiviert

ERP aktiviert

[Hinweis]Hinweis

Die Sichtbarkeit mancher Buttons ist abhängig vom Aktivierungszustand eines Schlüssel in erpcustom.cfg (Scripting). Andere wiederum werden nur angezeigt, wenn sie in menustructure_<name of application>.cfg eingetragen werden (siehe Abschnitt 1.6.8, „Benutzeroberfläche anpassen “ in PARTsolutions Administration - Handbuch).

Für manche Funktionen stehen die Buttons sowohl für PARTdataManager als auch 3Dfindit Enterprise zur Verfügung. Bei anderen Funktionen kann die Bedienung bei identischer Funktionalität leicht abweichen.

Im Folgenden ist die Bedeutung der einzelnen Symbole erklärt:

  • PARTdataManager: Benutzer authentifizieren/wechseln [Authenticate/switch users]

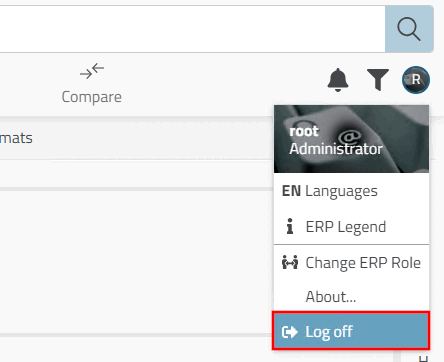

    3Dfindit Enterprise: Benutzerauthentifizierung bzw. Benutzerwechsel kann jederzeit über Abmelden [Log off] erfolgen.

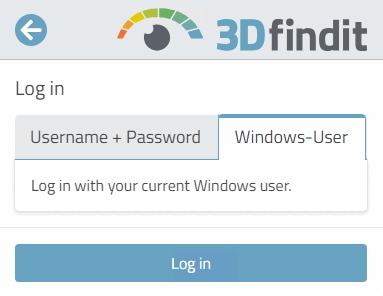

    -> Es erscheint dann der Anmelden [Log in] Dialog.

  • PARTdataManager: Gruppe auswählen [Select group]: Als definierter Benutzer kann man verschiedene Sichten auf die Datensätze auswählen

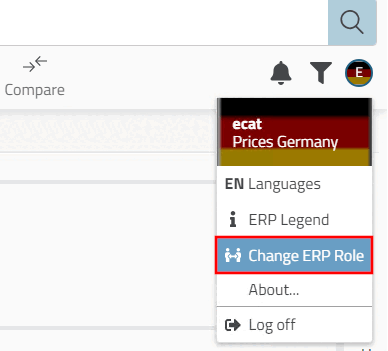

    3Dfindit Enterprise: Klicken Sie im Login-Dialog auf ERP Rolle wechseln [Change ERP Role].

    Sowohl in PARTdataManager wie auch in 3Dfindit Enterprise erscheint dann das Dialogfenster Rolle wählen [Choose role].

  • PARTlinkManager aufrufen [Launch PARTlinkManager]

  • /

    Auswahl an PARTlinkManager senden [Send selection to Link Manager] / Auswahl abbrechen [Cancel selection]

    Per Doppelklick auf einer Zeile im PARTlinkManager wechselt die Ansicht zu PARTdataManager.

    Im PARTdataManager kann man nun eine beliebige Zeile auswählen. Mit Klick auf wird diese Zeile mit einer im PARTlinkManager zuvor neu angelegten ERP-Nummer verknüpft. Die Ansicht wechselt wieder zurück zu PARTlinkManager. Mit Klick auf kann man den Auswahlvorgang abbrechen.

    Die beiden Symbole sind nur aktiv, wenn ein Aufruf aus PARTlinkManager heraus erfolgt ist, ansonsten sind sie ausgegraut.

  • /

    Beantragen einer ERP-Nummer per E-Mail [Request ERP number per e-mail]

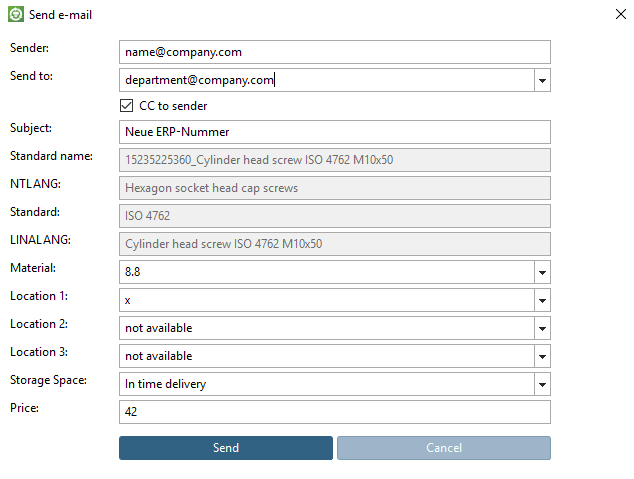

    E-Mail verschicken [Send e-mail]

    E-Mail verschicken [Send e-mail]

    Siehe Abschnitt 3.1.11.10, „ Beantragen einer ERP-Nummer per E-Mail.

  • Datensatz zur Linkdatenbank hinzufügen [Add dataset to link database] bzw. Zur Linkdatenbank hinzufügen [Add to link database]

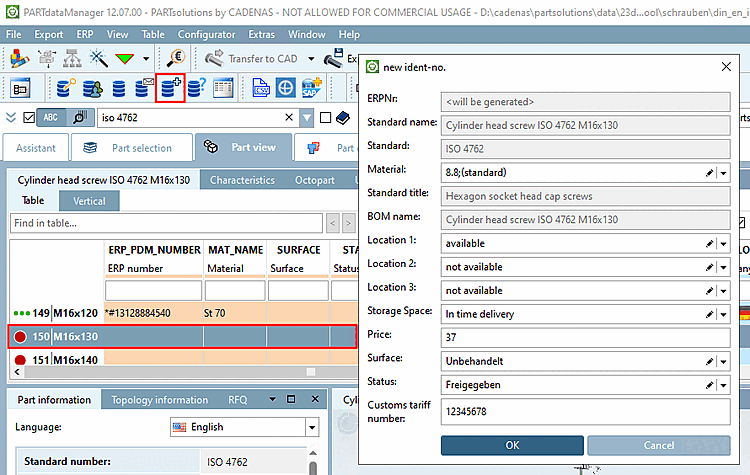

    ...ruft das Fenster Neue Ident-Nummer [new ident-no.] auf.

    [Hinweis]Hinweis

    • Die Eingabefelder können beliebig erweitert werden, sehen also nicht zwangsläufig so aus wie in obiger Abbildung.[a]

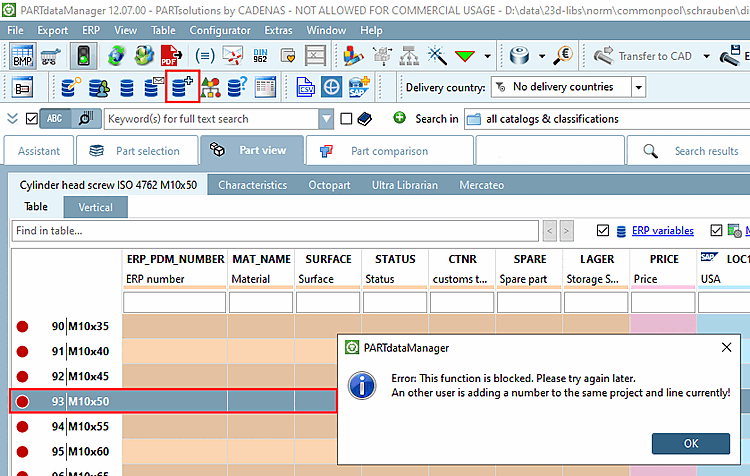

    • Versucht ein zweiter User ebenfalls eine neuen Nummer hinzuzufügen (auf derselben Zeile oder einer anderen), erscheint eine Fehlermeldung.

      So kann der User prüfen, ob die Neuanlage eines Teils wirklich notwendig ist oder das bereits vorhandene nicht auch genügend ist.

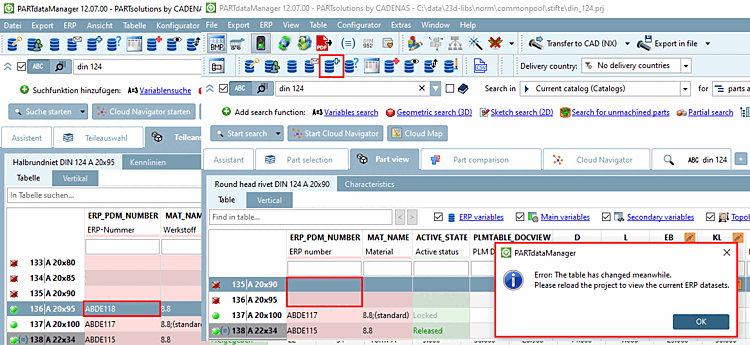

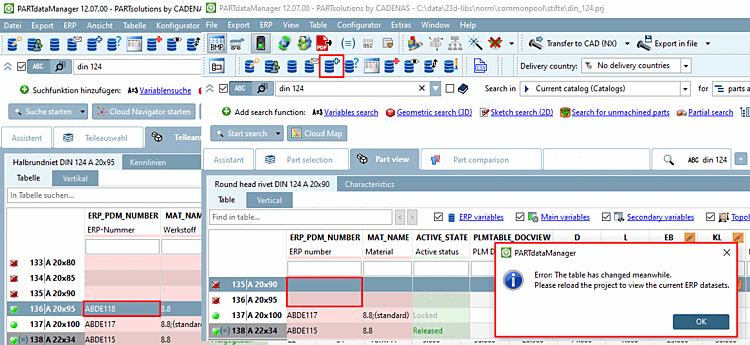

      Beispiel in PARTdataManager: User 1 hat für Zeile 136 eine ERP-Nummer vergeben. User 2 möchte für eine andere Zeile (oder dieselbe) eine Nummer vergeben. -> Es erscheint eine Fehlermeldung. Lösung: Die Tabelle muss erneut geladen werden, damit der tatsächliche aktuelle Stand angezeigt wird.

      Beispiel in PARTdataManager: User 1 hat für Zeile 136 eine ERP-Nummer vergeben. User 2 möchte für eine andere Zeile (oder dieselbe) eine Nummer vergeben. -> Es erscheint eine Fehlermeldung. Lösung: Die Tabelle muss erneut geladen werden, damit der tatsächliche aktuelle Stand angezeigt wird.

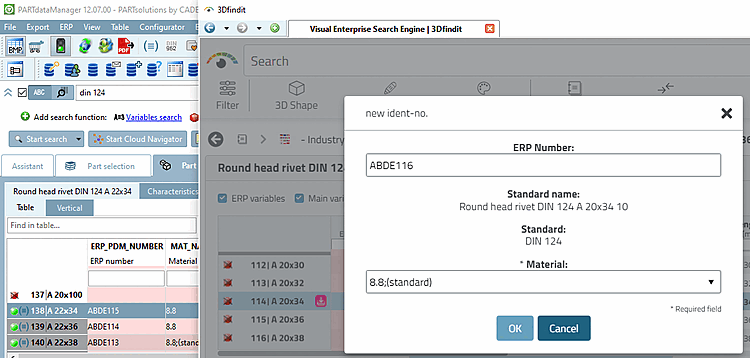

      Beispiel in 3Dfindit: Der Ablauf ist hier im Prinzip identisch. Allerdings wird in 3Dfindit die Tabelle automatisch neu geladen.

      Beispiel in 3Dfindit: Der Ablauf ist hier im Prinzip identisch. Allerdings wird in 3Dfindit die Tabelle automatisch neu geladen.

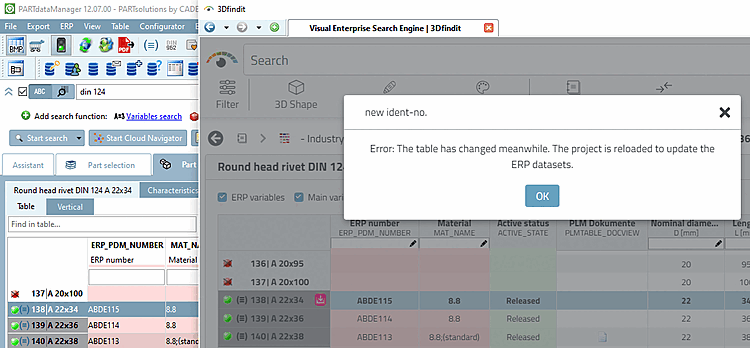

      Beispiel in 3Dfindit: Fehlermeldung

      Beispiel in 3Dfindit: Fehlermeldung

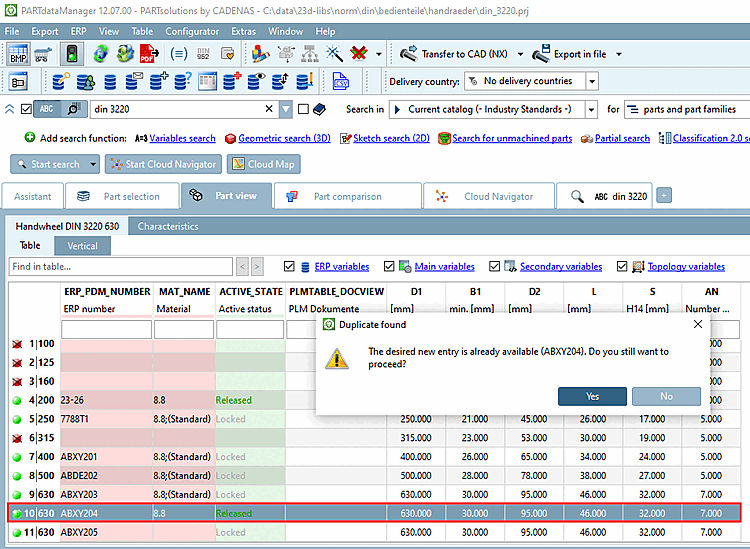

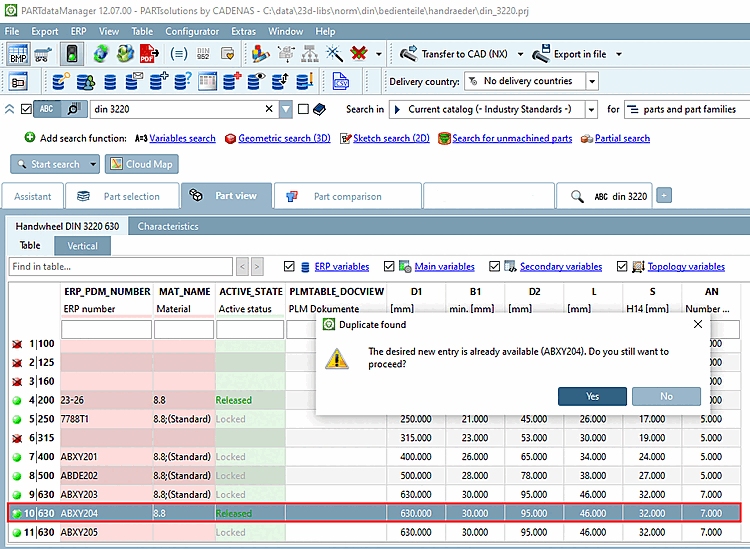

    • Dublettencheck

      Versucht ein User auf einer bestehenden Zeile eine weitere Ausprägung anzulegen, wird in Abhängigkeit von administrativen Voreinstellungen eine entsprechende Meldung angezeigt, was dazu dient eine möglicherweise entstehende Dublette zu verhindern.

      Grundsätzlich kann das Verwenden einer bereits bestehenden Ausprägung in Ordunng sein, weil beispielsweise eine andere Oberfläche oder ein anderes Material gewählt wird. Welche Felder in die Überprüfung einbezogen werden, ist wiederum abhängig von administrativen Voreinstellungen.

    • Bei grundsätzlicheren Fehlern wie beispielsweise beim Export, kann auch folgende Meldung angezeigt werden:

    [a] Administrative Informationen hierzu finden Sie unter Abschnitt 4.11, „ Gestaltung Dialogfenster "Neue Ident-Nummer" - erpcustom.cfg -> Block [USERDIALOG] “ in PARTsolutions Administration - Handbuch.

  • Datensatz zur Linkdatenbank hinzufügen (Variante) [Add dataset to link database (variant)]

    Wählen Sie einen Datensatz, welcher am nächsten an der zu verändernden Variablen liegt.

    Nach Klicken der Schaltfläche öffnet sich das Fenster Variante anlegen [Create variant].

    Alle Variablen des Bauteils erscheinen aufgelistet.

    Im Beispiel wurde L von 80 auf den Wert 85 gesetzt.

    Danach erscheint der Dialog Neue Ident-Nummer [new ident-no.] wie bei Datensatz zur Linkdatenbank hinzufügen [Add dataset to link database] (vergleiche oben).

    Als Ergebnis wird die angelegte Variante zusätzlich im PARTdataManager angezeigt.

    Beim Anlegen von Varianten werden diese evtl. nicht korrekt einsortiert (siehe obige Abb.). Sie können jedoch in einem eigenen Dialog bestimmen, nach welchem Schema die Einsortierung für das geöffnete Projekt erfolgen soll. Eine manuelle Bearbeitung der PRJTABLE entfällt dadurch. Siehe hierzu unter Abschnitt 3.1.11.13, „Zeilensortierung im PARTdataManager “.

  • Sortierreihenfolge für dieses Projekt festlegen:

    Siehe hierzu unter Abschnitt 3.1.11.13, „Zeilensortierung im PARTdataManager “.

  • Datensatz editieren/löschen [Edit/delete dataset] :

    Nach Klick auf die Schaltfläche erscheint das Dialogfenster Datensatz editieren/löschen [Edit/delete dataset].

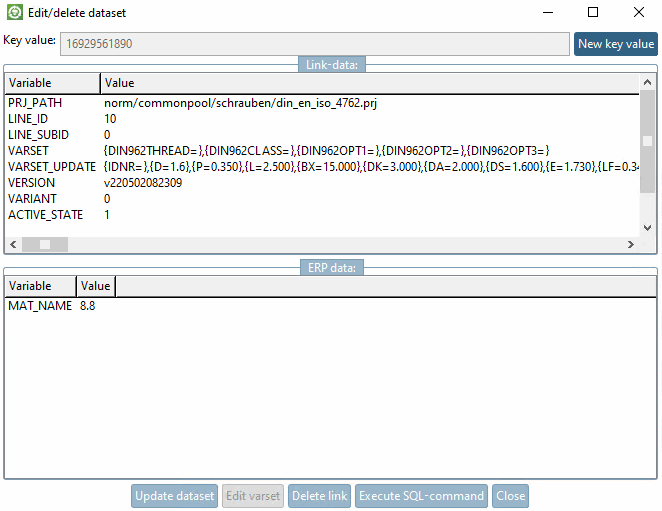

    Datensatz editieren/löschen [Edit/delete dataset]

    Datensatz editieren/löschen [Edit/delete dataset]

    • Neuer Schlüsselwert [New key value]

      Ändern Sie hier bei Bedarf die ERP_PDM_NUMBER.

    Die Daten-Ansicht ist unterteilt Link-Daten [Link-data] und ERP-Daten [ERP data].

    • Datensatz aktualisieren [Update dataset]

      Klicken Sie auf den zu ändernden Wert., ändern Sie entsprechend ab und drücken Sie die Schaltfläche Datensatz aktualisieren [Update dataset].

    • Link löschen [Delete link]

      Löscht die Daten der LINKTABLE.

      Danach erfolgt noch eine Abfrage, ob die Daten der ERPTABLE erhalten bleiben sollen. Bestätigen Sie die Abfrage entsprechend.

    • SQL-Befehl ausführen [Execute SQL-command]

      Öffnet das gleichnamige Dialogfenster.

      Geben Sie im Eingabefeld einen SQL-Befehl ein.

      Beispiel:

      SELECT * FROM ERPTABLE WHERE MAT_NAME='8.8'

      Definieren Sie die max. Zeilenanzahl im Ergebnis.

      Klicken Sie danach Ausführen [Execute].

      [Hinweis]Hinweis

      Mittels Durchsuchen... können Sie sich die Tabellennamen und eine Auswahl an SQL-Befehlen anzeigen lassen.

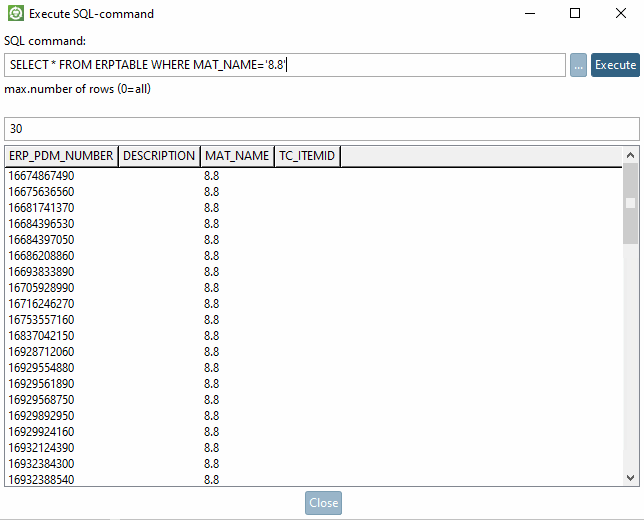

      SQL-Befehl ausführen [Execute SQL-command]

      SQL-Befehl ausführen [Execute SQL-command]

    • Schließen [Close]

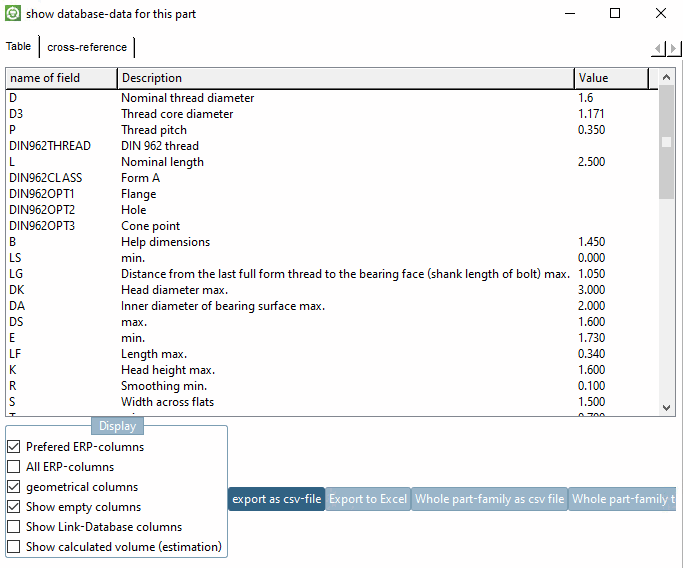

  • Datenbank-Daten für dieses Teil anzeigen [show database-data for this part] :

    Das Dialogfenster zeigt sowohl Geometrie-Daten, als auch ERP-Daten.

  • Vorzugsreihen An/Aus [Preferred rows on/off] :

    Diese Funktion steuert sowohl die Anzeige von Katalogen, Verzeichnissen und Projekten im Indexbaum als auch die Anzeige der Ausprägungen in der Tabelle.

    Außerdem werden bei Aktivierung der Schaltfläche die Suchergebnisse gefiltert. Diese müssen bei Aktivierung der Schaltfläche ebenfalls der Vorzugsreihenbedingung gehorchen.

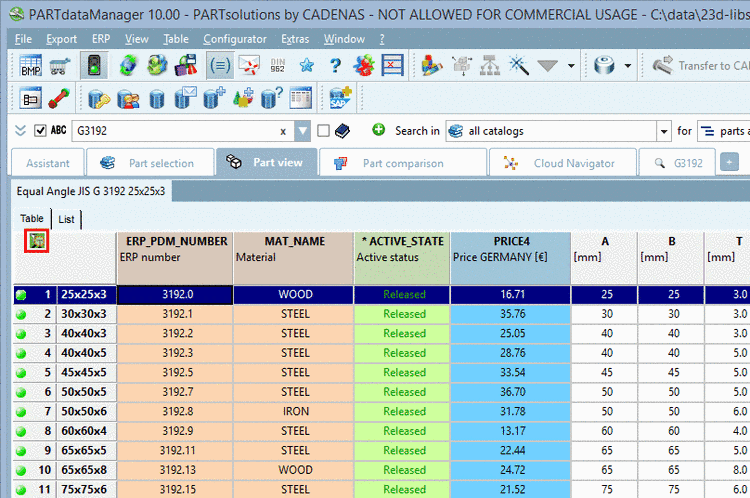

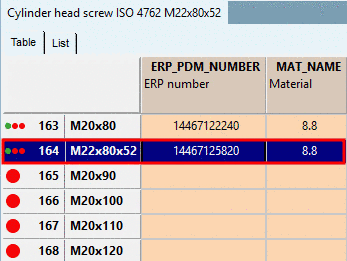

    Nach Aktivierung der Schaltfläche Vorzugsreihen An/Aus [Preferred rows on/off] werden a) nur noch "grüne"[103] Kataloge, Verzeichnisse und Projekte angezeigt und b) nur Zeilen, die in einer definierten Spalte einen Eintrag haben (oft ist dies die Spalte für die Artikelnummer). Anders ausgedrückt: Es werden in der Tabelle nur noch grüne Zeilen angezeigt. Die roten Zeilen sind ausgeblendet.[104]

    Informationen zur Definition der Bedingung finden Sie unter Abschnitt 4.7.3.1.2, „ Vorzugsreihe - plinkgroups.cfg -> Block [Role_name] -> Schlüssel "PREFRANGE" “ in PARTsolutions Administration - Handbuch.

    [Hinweis]Hinweis

    Sie können die Filterung mit einer Suche kombinieren! Ist der Filter aktiviert, bezieht sich eine Suche nur auf Teile, die nicht herausgefiltert wurden!




[103] Grün bezieht sich auf die Standarddefinition. Analog gilt die Aussage auch für jede andere Definition der Vorzugsreihen.

[104] Grün/Rot bzw. Grün/Halbtransparent bezieht sich wieder auf die Standarddefinition.
