7.23.1.1. Fall 1 - Export 3D-Teil an 3D-CAD-System

  1. Klicken Sie auf den Menüpunkt Export in Datei [Export in file]. -> Eine Auswahl an verschiedenen 3D-Export- und Grafikdateiformaten [110] (BMP, JPEG, TIFF) erscheint (s. Abb.).

  2. Wählen Sie (per Mausklick) aus den vorliegenden Exportformaten das für Ihr CAD-System passende aus, z.B. das AutoCAD-Dateiformat DXF 3D.

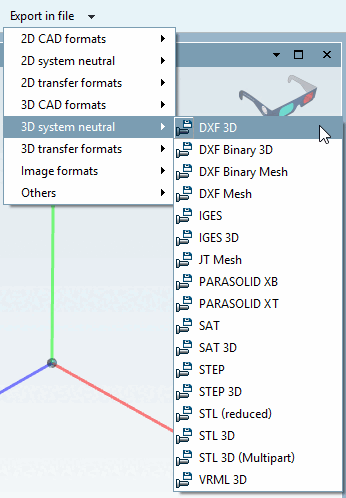

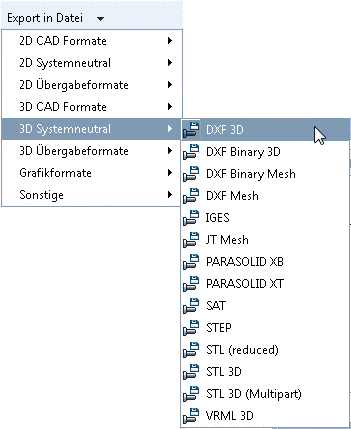

    Export in Datei [Export in file]

    Export in Datei [Export in file]

  3. Es erscheint ein Fenster in dem Sie den Speicherort (Feld Dateiname [File name]) und Versionsstand (Feld Version) der Datei festlegen können. Voreingestellt ist der Ordner Documents im User-Verzeichnis. Über die Durchsuchen Schaltfläche ... öffnen Sie das Explorer-Fenster Speichern unter... [Save as...]. Vergeben Sie einen Dateinamen und klicken Sie auf die Schaltfläche Speichern [Save]. Schließen Sie das Fenster mit OK.

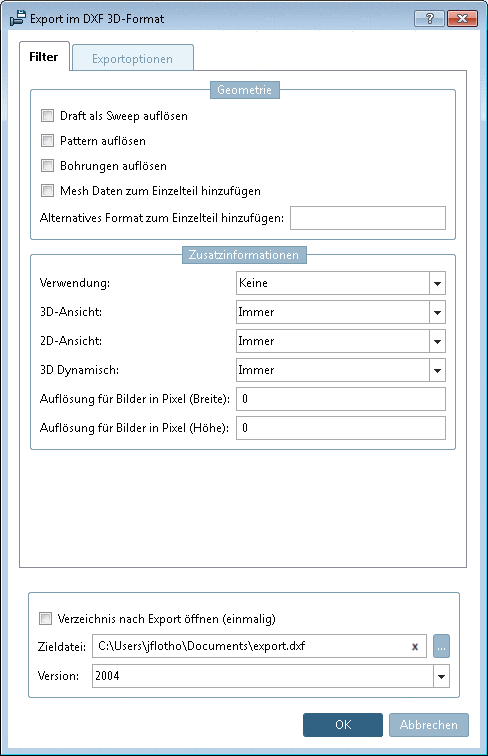

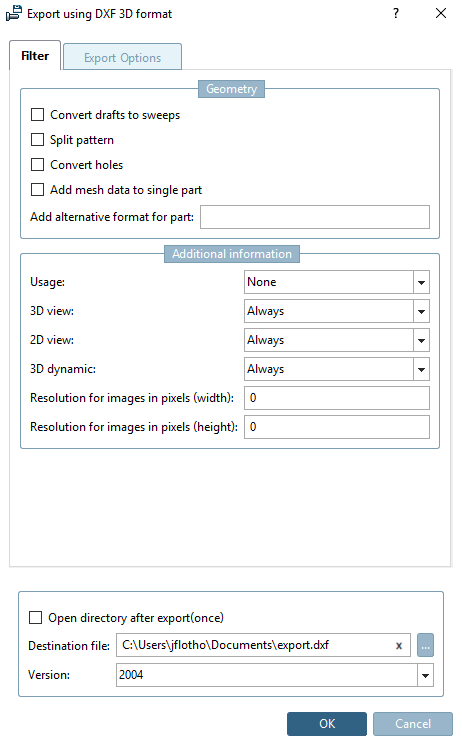

    Export im .....-Format

    Export im .....-Format

    [Hinweis]Hinweis

    Achten Sie bitte darauf, dass die Dateierweiterung (z.B. *.dxf) angefügt ist.

  4. Rufen Sie die Datei aus Ihrem CAD-System [CAD system] heraus auf.




[110] Die Auswahl der Exportformate ist von der jeweiligen Lizenz abhängig.
