1.3.4.10.5.8. Partielle Suche: Unterschiedliche Ergebnisähnlichkeiten mit und ohne Berücksichtigung der geometrischen Anordnung

Spezielle geometrische Anordnungen gehen in die Ähnlichkeitsbewertung der Suchergebnisse ein.

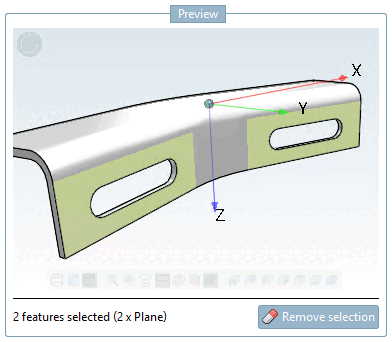

  • 1. Fall: Es werden zwei Flächen selektiert, die in einem bestimmten Winkel zueinander stehen.

    Selektion

    Selektion

    [Hinweis]Hinweis

    Ähnlichkeiten werden sowohl anhand des Langloch-Ausschnitts, als auch anhand der Winkelstellung der Flächen zueinander ermittelt.

    Daher fallen hier die Ergebnisse geringer aus als im 2. Fall.

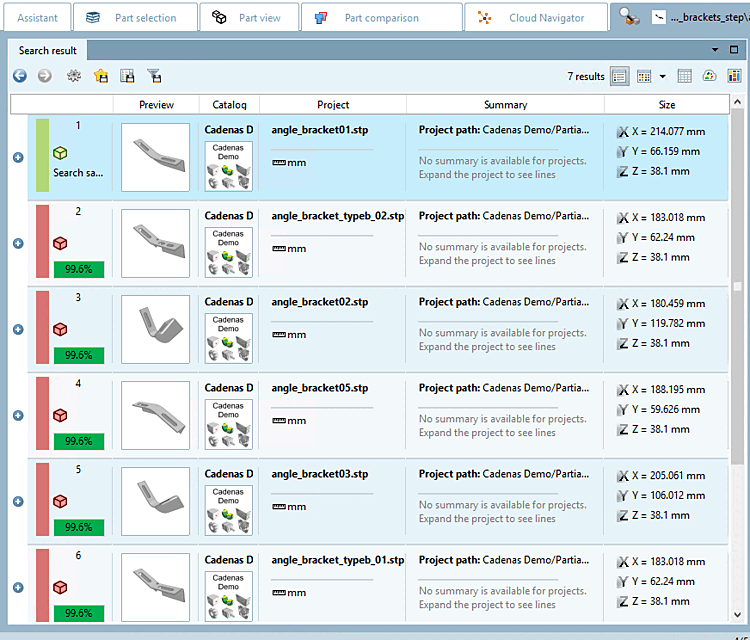

    Ergebnis

    Ergebnis

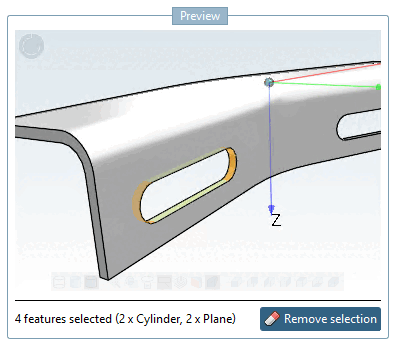

  • 2. Fall: Es werden 4 Features eines Langlochs selektiert.

    Selektion

    Selektion

    Alle Teile, die dieses Langloch enthalten, werden gefunden.

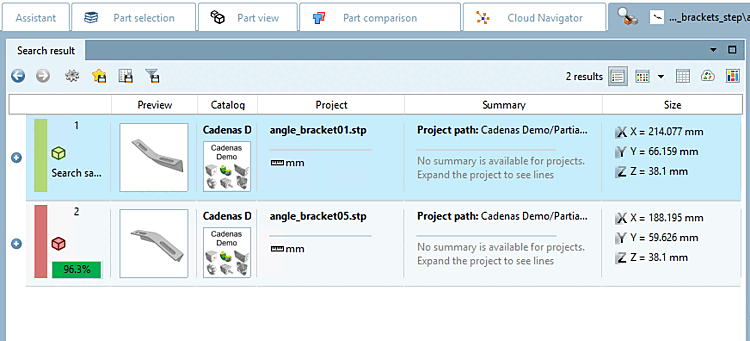

    Ergebnis

    Ergebnis

[Hinweis]Hinweis

Ist der Winkel wichtig? Dann markieren Sie 2 Flächen, die den Winkel einschließen.

Ist das Langloch-Feature das Entscheidende? Dann markieren Sie nur dieses.

Der prozentuale geometrische Ähnlichkeitswert wird diesen Unterschied widerspiegeln.
