Die Namenskonvention soll beispielhaft an einem Profil verdeutlicht werden:

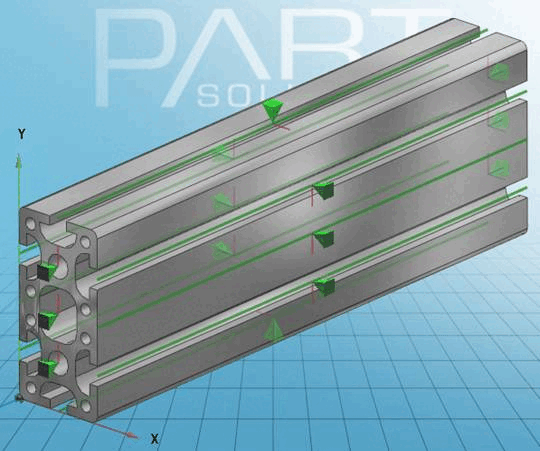

3 Anfügepunkte jeweils an Anfang und Ende, 8 Einfügelinien an den Kanälen

Profilanfang und Profilende

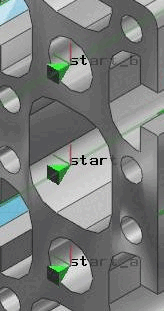

Es wird ein Anfügepunkt im Zentrum des Profilquerschnitts benötigt und einer in jedem Loch. Vergleiche Abb. „3 Anfügepunkte jeweils an Anfang und Ende, 8 Einfügelinien an den Kanälen“.

Der Anfügepunkt im Zentrum des Profilquerschnitts heißt start, die anderen werden aufgezählt mit start_a, start_b etc.

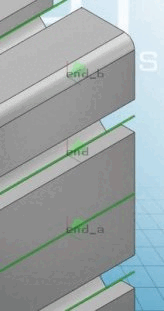

Genau dasselbe gilt analog für das Profilende.

start_b <---> end_b start <---> end start_a <---> end_a

Seitliche Anfügepunkte (Einfügelinie)

	Hinweis

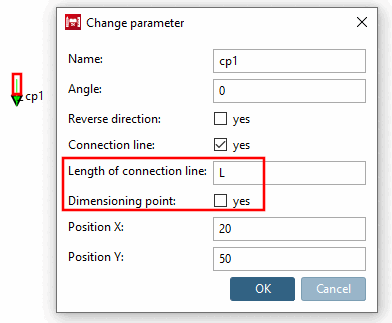

	Die seitlichen Anfügepunkte [Connection points] werden als Einfügelinie [Connection line] erstellt. Siehe hierzu Abschnitt 7.9.3.4.1.6, „ Einfügelinie erstellen “. Einfügelinie [Connection line]

Die folgende Abbildung zeigt ein Beispiel für die Namenskonvention bei den seitlichen Einfügelinien. Ihr Basis-Sketch liegt auf der Start-Ebene des Profils.

Das Schema ist side_<Nummer><Buchstabe>. Nummer ist eine Zahl wie bei einem Würfel, wo die Addition zweier gegenüberliegender Zahlen immer 7 ergibt. Buchstabe ist für die mittlere Position leer und falls es mehrere Kanäle gibt, dann werden die Anfügepunkte aufgezählt: “a”, “b”, … Wichtig Der gegenüber liegende Anfügepunkt trägt denselben Buchstaben: side_2a <-> side_5a side_2b <-> side_5b

Orientierung der Anfügepunkte: Wichtig Das Einfügelinien-Symbol zeigt immer zur Mitte. Die rote Koordinaten-Achse der seitlichen Anfügepunkte zeigt immer nach rechts, wenn man vom Profilanfang längs über das Profil sieht und die Oberfläche mit den Anfügepunkten oben liegt.

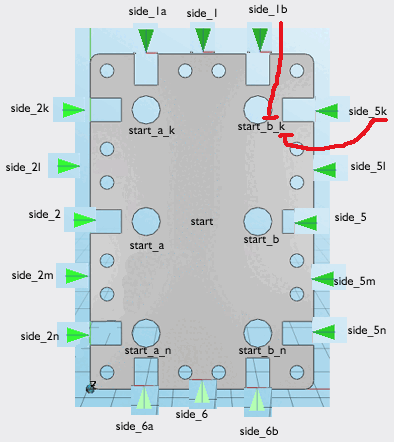

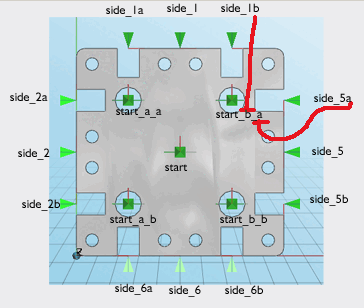

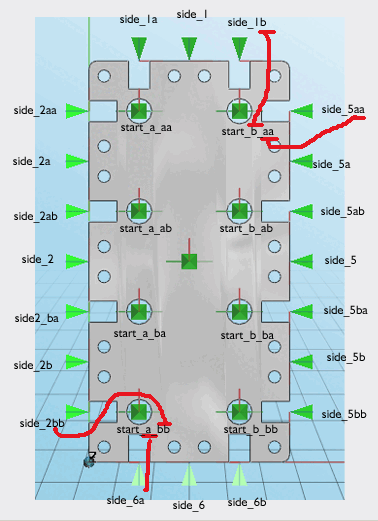

Beispiel einer komplexen Namenskonvention bei vielen Anfügepunkten und Einfügelinien und verschiedenen Proportionen

Die Start/End-Anfügepunkte/Einfügelinien sind nun eine Buchstaben-Kombination von oben/seitlich, bzw. unten/seitlich:

start_<Buchstabe_oben>_<Buchstabe_seitlich>
