Klicken Sie auf „einzelteil-projekt.3db“.

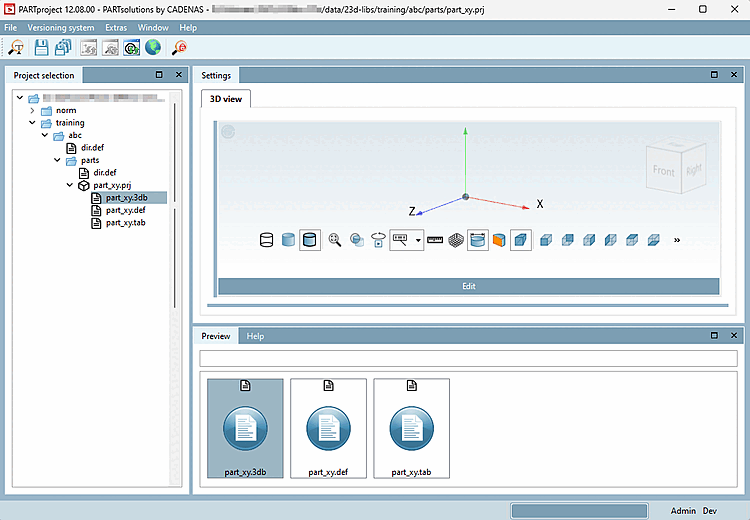

-> Im Dialogbereich Projekt bearbeiten erscheint die Vorschau der Bauteil-Geometrie. Noch ist in diesem Fenster keine Zeichnung verfügbar.

Klicken Sie auf den Button Bearbeiten.

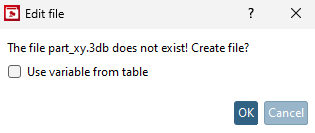

Bestätigen Sie im Dialogfenster Datei bearbeiten mit OK. Das Optionsfeld Variablen aus der Tabelle übernehmen ist nicht relevant, da noch keine Tabelle existiert, aus der Sie Variablen übernehmen könnten.

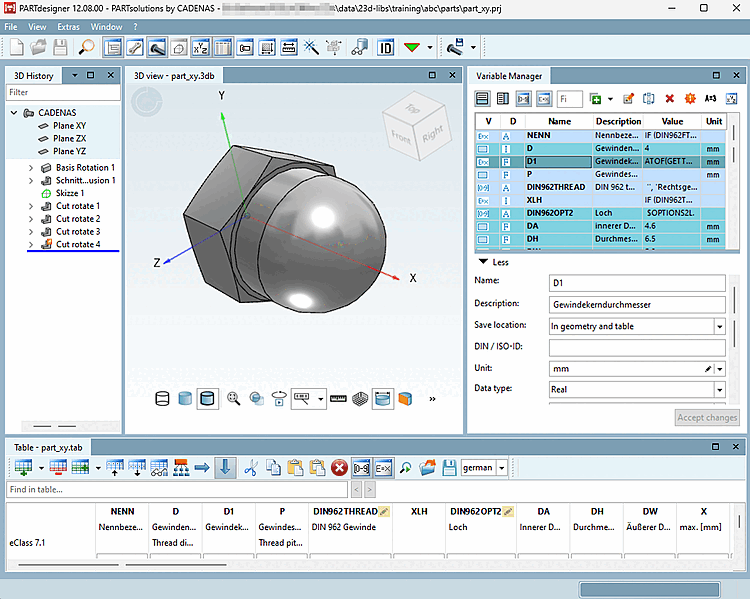

-> Der PARTdesigner wird gestartet.

Erstellen Sie die Geometrie / *.3db-Datei Ihres Bauteils. Im Beispiel ist die Hutmutter aus dem Training verwendet. Vergleiche hierzu das Beispiel im Handbuch eCATALOGsolutions Training. Ein kleines Beispiel finden Sie unter Abschnitt 7.4, „3D-Modell erstellen: Kleines Beispiel von A bis Z“.

Speichern Sie die *.3db ab und schließen Sie PARTdesigner.

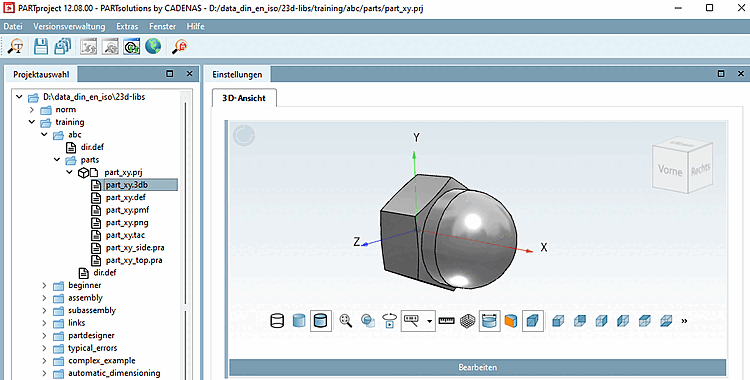

-> In PARTproject ist die Geometrie der Hutmutter nun als „einzelteil-projekt.3db“ übernommen. Die Vorschau zeigt die entsprechende Darstellung.

-> Später wird die Geometrie der Hutmutter als 3D-Vorschau in der Teileansicht des PARTdataManager zu sehen sein.
