Stellen Sie die benötigten Vorschaubilder in der Verzeichnisstruktur zur Verfügung.

Hinweis Vorschaubilder müssen in der Größe 400x400 Pixel im PNG-Format mit 8 Bit vorliegen.

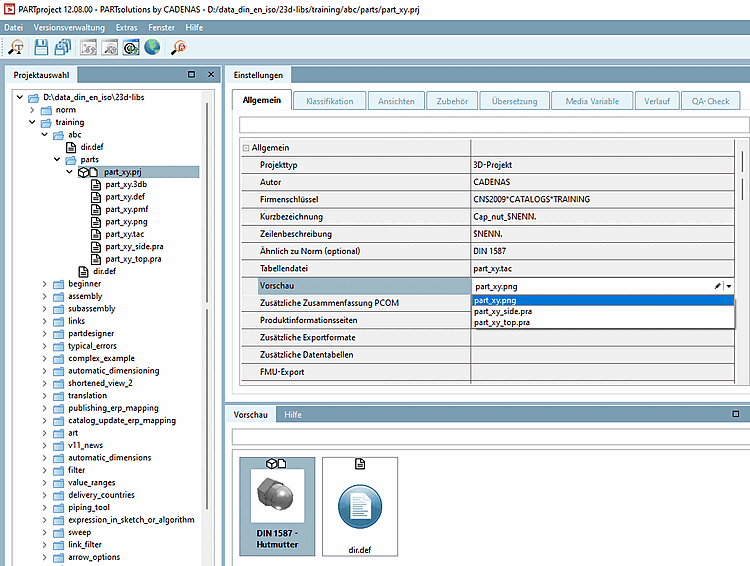

Selektieren Sie das gewünschte Projekt und stellen Sie unter Einstellungen [Settings] -> Registerseite Allgemein [General] -> Vorschau [Preview] im Listenfeld das gewünschte Vorschaubild ein.

→ Jetzt erst wird das Vorschaubild in der Verzeichnisstruktur von PARTproject angezeigt.

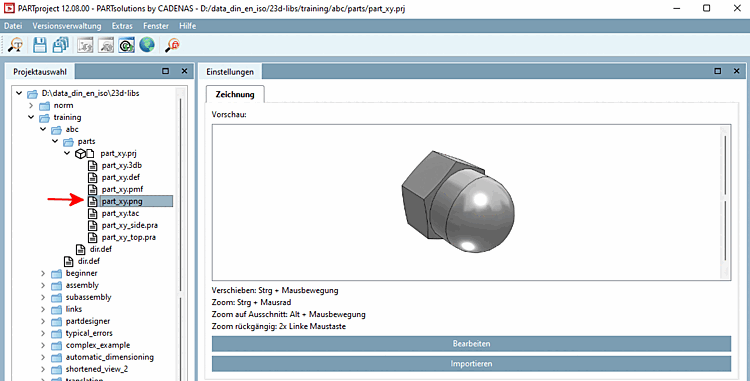

Selektieren Sie „einzelteil-projekt.png“.

→ Im Dialogbereich Projekt bearbeiten [Edit project] wird das Vorschaubild des Bauteils unter Vorschau [Preview] angezeigt.

Optional, wenn Sie das Vorschaubild ersetzen möchten durch ein anderes:

Klicken Sie auf die Importieren [Import] Schaltfläche und wählen Sie im Explorer das neue Vorschaubild.

→ In PARTproject ist das Vorschaubild der Hutmutter nun ersetzt. Die Vorschau zeigt die entsprechende Darstellung.

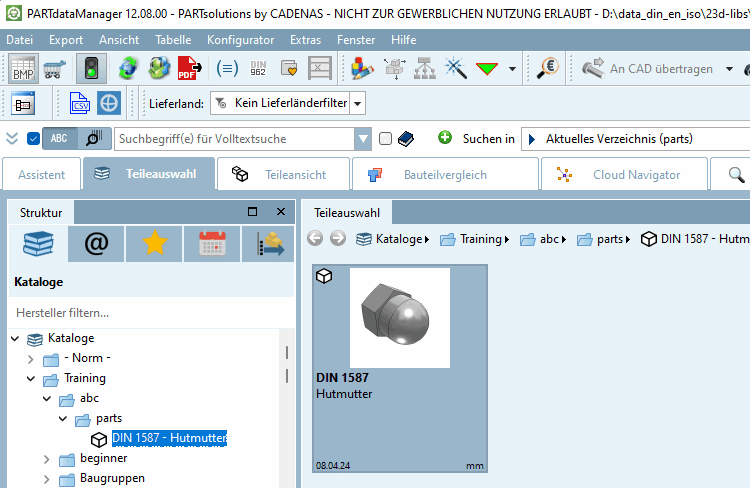

→ Später erscheint bei Aufruf des Projekts das entsprechende Vorschaubild in der Teileansicht des PARTdataManager:^[14]

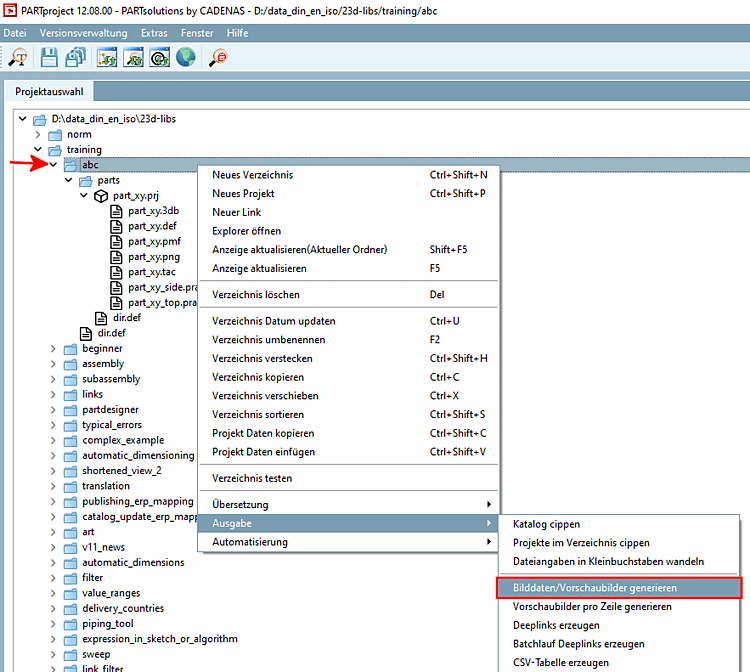

Hinweis Über den Kontextmenübefehl Bilddaten/Vorschaubilder generieren [Generate image data/preview images] lassen sich die Vorschaubilder automatisiert erstellen. Siehe Abschnitt 5.8.2.1.19.4, „ Bilddaten/Vorschaubilder generieren im Batchlauf “.
