5.8.2.1.15.4. Bilddaten/Vorschaubilder generieren im Batchlauf
5.8.2.1.15.4.1. Voransichten generieren
5.8.2.1.15.4.1.1. Aufruf
5.8.2.1.15.4.1.2. Einstellungen
5.8.2.1.15.4.1.3. Alternative: Vorschaubild extern erstellen und importieren
5.8.2.1.15.4.2. Bilddaten exportieren
5.8.2.1.15.4.2.1. Registerseite "Standardoptionen"
5.8.2.1.15.4.2.2. Registerseite "Ansicht / Export"
5.8.2.1.15.4.2.3. Registerseite "Erweitert"

[Hinweis]Hinweis

Über den Befehl Bilddaten/Vorschaubilder generieren [Generate image data/preview images] stehen zwei grundsätzliche Funktionen zur Verfügung:

  1. Voransichten generieren [Generate previews]:

    Sie können die programmintern verwendeten Vorschaubilder erzeugen. Siehe Abschnitt 5.8.2.1.15.4.1, „ Voransichten generieren “.

  2. Bilddaten exportieren [Export images]:

    Sie haben die Möglichkeit auf Verzeichnisebene größere Mengen von Bauteilen in einem beliebigen Exportformat in ein angegebenes Zielverzeichnis zu exportieren. Siehe Abschnitt 5.8.2.1.15.4.2, „ Bilddaten exportieren “.

[Hinweis]Hinweis

Der Dateiexport per Batchlauf ist nur mit der entsprechenden Lizenz [License] möglich!

Die Funktion steht auf Projekt- und Verzeichnisebene sowohl in PARTdataManager, als auch in PARTproject zur Verfügung:

  • Aufruf in PARTdataManager

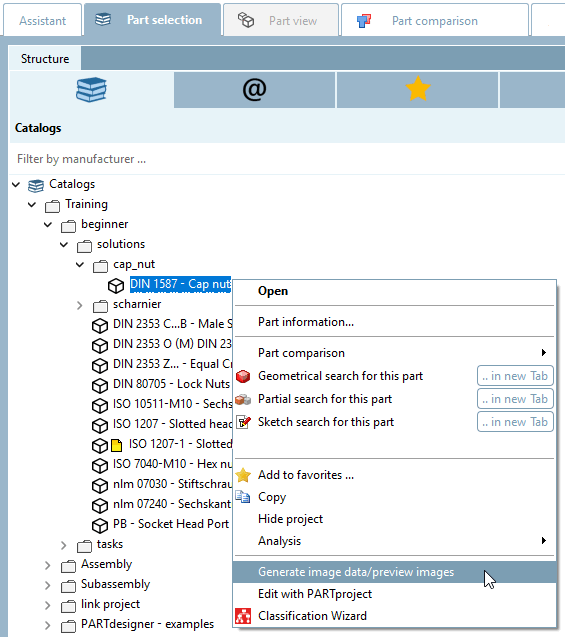

    PARTdataManager -> Bilddaten/Vorschaubilder generieren [Generate image data/preview images]

    PARTdataManager -> Bilddaten/Vorschaubilder generieren [Generate image data/preview images]

  • Aufruf in PARTproject

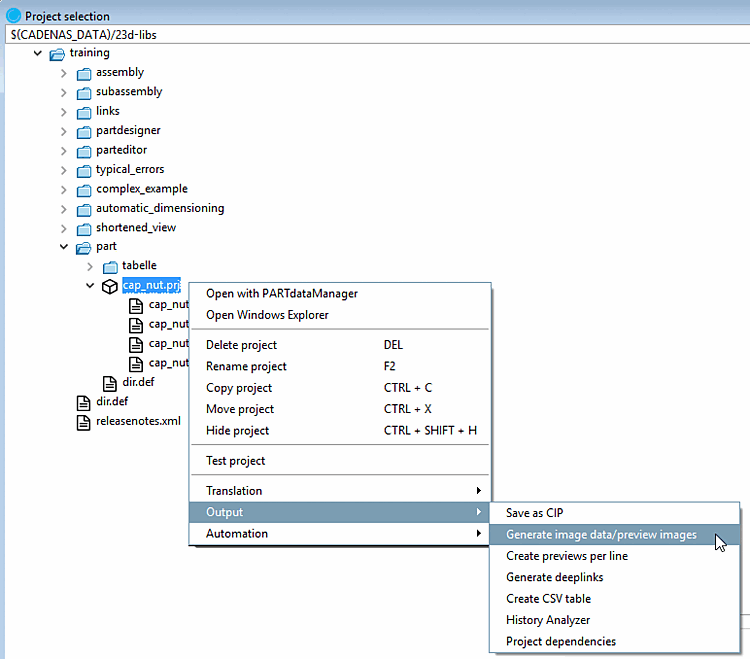

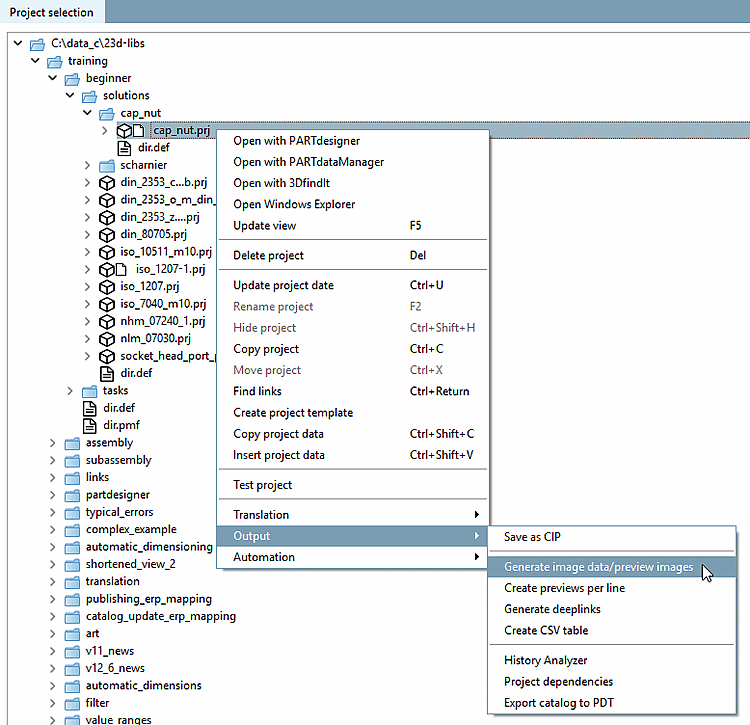

    Projektauswahl [Project selection] -> Kontextmenü auf Verzeichnis- oder Projektebene -> Ausgabe [Output] -> Bilddaten/Vorschaubilder generieren [Generate image data/preview images]

    Projektauswahl [Project selection] -> Kontextmenü auf Verzeichnis- oder Projektebene -> Ausgabe [Output] -> Bilddaten/Vorschaubilder generieren [Generate image data/preview images]

Um Vorschaubilder im Batchlauf zu erzeugen, gehen Sie folgendermaßen vor:

  1. Markieren Sie ein Verzeichnis oder Projekt.

  2. Wählen Sie im Kontextmenü Bilddaten/Vorschaubilder generieren [Generate image data/preview images].

    --> Das Dialogfenster Bilddaten exportieren [Export images] wird geöffnet.

Im Folgenden werden die Einstellungsoptionen detailliert erläutert:

5.8.2.1.15.4.1. Voransichten generieren

Voransichten [Previews] (Vorschaubilder) werden an verschiedenen Stellen angezeigt.

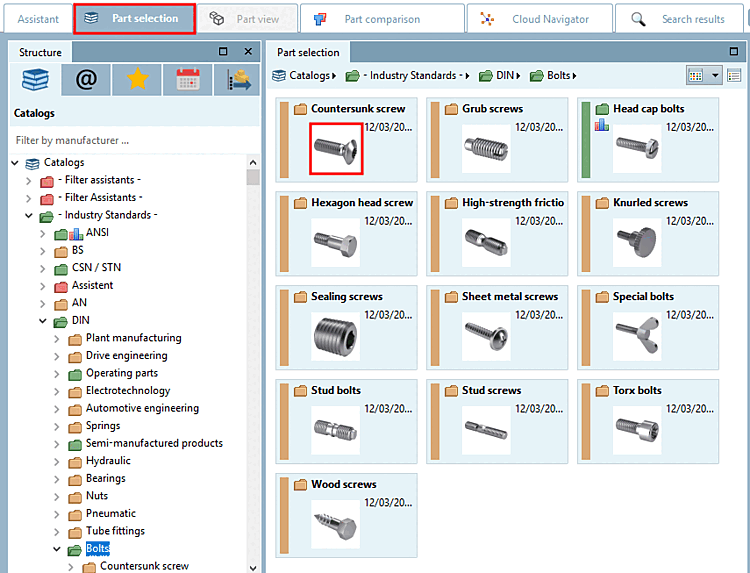

  • In der Teileauswahl [Part selection] ist in jedem Katalog für die Katalog-, Verzeichnis- und Projektebene ein Vorschaubild hinterlegt.

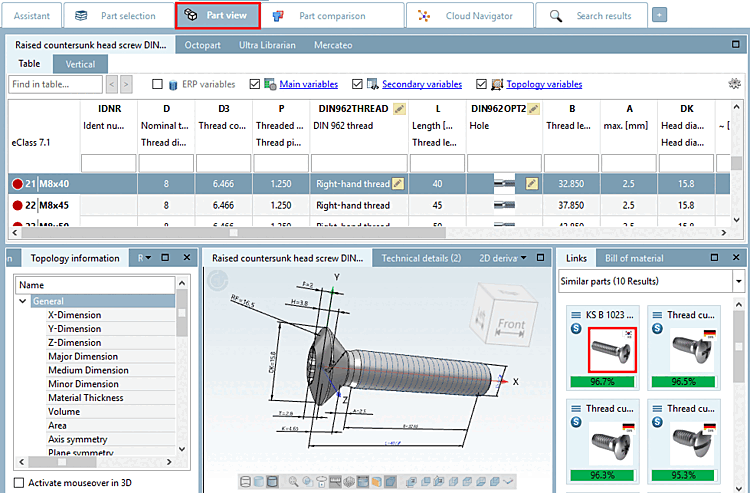

  • Unter Teileansicht [Part view] -> Verweise [Links] werden ebenfalls Voransichten angezeigt.

Im Folgenden ist der gesamte Ablauf zum Erstellen der Vorschaubilder detailliert erläutert.

5.8.2.1.15.4.1.1. Aufruf

Die Funktion steht auf Projekt- und Verzeichnisebene sowohl in PARTdataManager [21], als auch in PARTproject zur Verfügung:

  • Aufruf in PARTdataManager

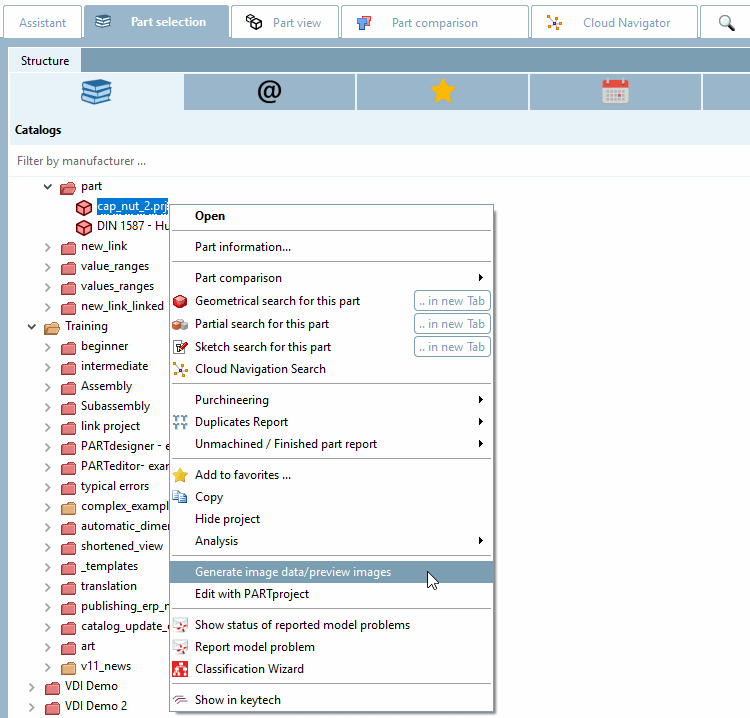

    Teileauswahl [Part selection] -> Kontextmenü auf Verzeichnis- oder Projektebene -> Bilddaten/Vorschaubilder generieren [Generate image data/preview images]

    Teileauswahl [Part selection] -> Kontextmenü auf Verzeichnis- oder Projektebene -> Bilddaten/Vorschaubilder generieren [Generate image data/preview images]

  • Aufruf in PARTproject

    Projektauswahl [Project selection] -> Kontextmenü auf Verzeichnis- oder Projektebene -> Ausgabe [Output] -> Bilddaten/Vorschaubilder generieren [Generate image data/preview images]

    Projektauswahl [Project selection] -> Kontextmenü auf Verzeichnis- oder Projektebene -> Ausgabe [Output] -> Bilddaten/Vorschaubilder generieren [Generate image data/preview images]

    [Hinweis]Hinweis

    PARTdataManager muss installiert sein.

5.8.2.1.15.4.1.2. Einstellungen

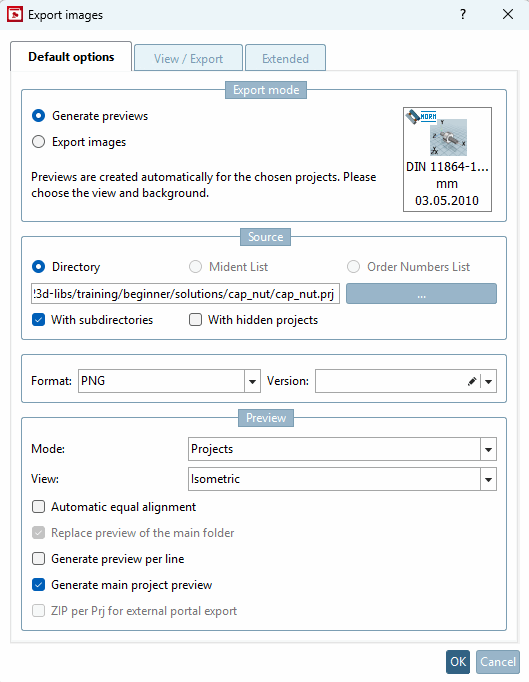

5.8.2.1.15.4.1.2.1. Registerseite "Standardoptionen"

  • Exportmodus [Export mode]:

    Wählen Sie die Option Voransichten generieren [Generate previews].

  • Quellverzeichnis [Source directory]

    Das Quellverzeichnis ist bereits automatisch ermittelt. In der Regel ändern Sie den Feldeintrag nicht.

    Mittels Durchsuchen ... können Sie den Pfad bei Bedarf anpassen.

    • Mit Unterverzeichnissen [With subdirectories]

      Optional können Sie die Unterverzeichnisse für das Erzeugen der Vorschaubilder einbeziehen.

    • Mit versteckten Projekten [With hidden projects]

      Optional können Sie versteckte Projekte für das Erzeugen der Vorschaubilder einbeziehen.

  • Format / Version

    Wählen Sie im Listenfeld das gewünschte Format. Für das Erzeugen von Vorschaubildern stehen drei Formate zur Verfügung: PNG, Maxwell Render, POV-Ray.

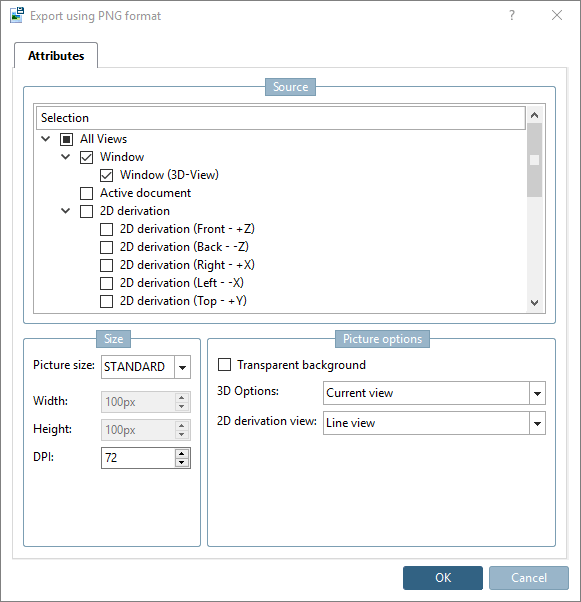

    • PNG

      Wenn unter Format die Auswahl PNG getroffen wird, öffnet sich nach Bestätigen der Einstellungen mittels OK die Dialogseite Export im PNG-Format.

      Eine detaillierte Beschreibung der Einstellungen finden Sie unter Abschnitt 3.1.9.3.1, „BMP GIF JPEG PNG TIFF “ in PARTsolutions Anwender - Handbuch.

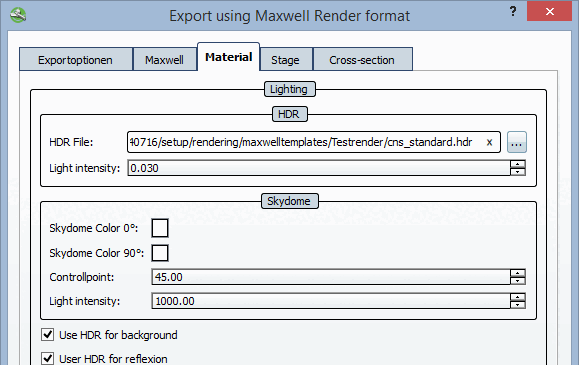

    • Maxwell Render

      Wenn unter Format die Auswahl Maxwell Render getroffen wird, öffnet sich nach Bestätigen der Einstellungen mittels OK die Dialogseite Export im Maxwell Render-Format.

      Eine detaillierte Beschreibung der Einstellungen finden Sie unter Abschnitt 3.1.9.3.3, „Maxwell Render 3D “ in PARTsolutions Anwender - Handbuch. Wenn unter Rendern [Rendering] die Auswahl Übergabe an Server [Transfer to server] getroffen wird, dann läuft die Generierung unter Einbeziehung des Moduls PARTrenderManager, welches ebenfalls in diesem Abschnitt beschrieben ist.

    • POV-Ray

      Erzeugen Sie Ihre Vorschaubilder in höchster Qualität mit POV-Ray Rendering.

      [Hinweis]Hinweis

      Für POV-Ray Vorschaubilder ist eine eigene Lizenz nötig!

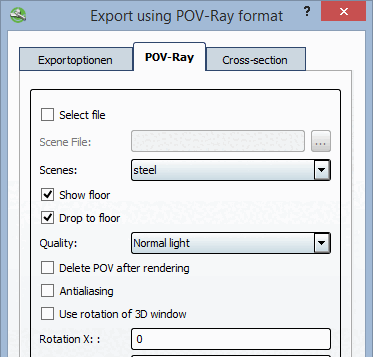

      Wenn unter Format die Auswahl POV-Ray getroffen wird, öffnet sich nach Bestätigen der Einstellungen mittels OK die Dialogseite Export im POV-Ray-Format.

      Eine detaillierte Beschreibung der Einstellungen finden Sie unter Abschnitt 3.1.9.3.4, „POV-Ray 3D “ in PARTsolutions Anwender - Handbuch.

  • Version: Wird bei Voransichten generieren [Generate previews] nicht benötigt

  • Vorschau [Preview]:

    • Modus [Mode]:

      Wählen Sie im Listenfeld, ob der Batchlauf auf Projekt- oder auf Verzeichnisebene greifen soll oder auf beiden Ebenen.

      • Projekte [Projects]

        Es werden nur für Projekte Voransichten generiert. Die Voransichten für Verzeichnisse bleiben unberührt.

      • Projekte und Verzeichnisse [Projects and directories]

        Zuerst werden Vorsichten für die Projekte (neu) generiert, dann werden diese für die Verzeichnisebene verwendet.

      • Verzeichnisse [Directories]

        Es werden die bestehenden Bilder verwendet.

    • Ansicht [View]: Wählen Sie im Listenfeld die gewünschte Perspektive für die Vorschaubilder.

      • Isometrisch [Isometric]

      • Dimetrisch [Dimetric]

      • Trimetrisch [Trimetric]

      • Oben [Top]

      • Unten [Bottom]

      • Vorne [Front]

      • Hinten [Back]

      • Rechts [Right]

      • Links [Left]

      • Winkeleingabe [Angle entry]

        Siehe auch Registerseite Ansicht / Export [View / Export] -> Rotation.

    • Automatische Gleichausrichtung [Automatic equal alignment]:

      Alle Teile werden mit ihrer längsten Seite auf die X Achse gelegt. Wenn es zwei gleich lange (längste) Seiten gibt, ist es zufällig welche genommen wird.

    • Preview des Hauptordners überschreiben [Replace preview of the main folder]

      Die Option ist nur aktiv, wenn unter Modus [Mode] entweder Projekte und Verzeichnisse [Projects and directories] oder Verzeichnisse [Directories] gewählt ist.

    • Preview pro Zeile erzeugen [Generate preview per line]

      Hauptprojekt Vorschau generieren [Generate main project preview]

      [Hinweis]Hinweis

      Es kann nur entweder Preview pro Zeile erzeugen [Generate preview per line] oder Hauptprojekt Vorschau generieren [Generate main project preview] in EINEM Lauf verwendet werden. Wenn Sie beide Optionen benötigen, müssen Sie jeweils eine eigene Generierung durchführen.

Wenn alle Einstellungen getroffen sind, drücken Sie bitte OK.

[Warnung]Warnung

Mit Erzeugen eines neuen Vorschaubildes wird das bestehende überschrieben!

[Hinweis]Hinweis

Sollte das neue Vorschaubild nicht unmittelbar erscheinen, gehen Sie zunächst eine Ebene höher und kehren dann anschließend wieder zum geänderten Projekt zurück.

In jedem Fall werden die erzeugten (oder geänderten) Vorschaubilder nach einem Neustart von PARTdataManager angezeigt.

5.8.2.1.15.4.1.2.2. Registerseite "Ansicht / Export"

  • Ansicht [View]:

    Der Dialogbereich Ansicht [View] ist standardmäßig deaktiviert.

    Zur Aktivierung setzen Sie bitte ein Häkchen in das Auswahlkästchen Schnittebene definieren [Define cutting plane].

    Wählen Sie im Listenfeld die gewünschte Schnittebene und den Abstand.

  • Rotation:

    Der Dialogbereich Rotation ist nur aktiv, wenn auf der Registerseite Standardoptionen [Default options] unter Vorschau [Preview] -> Ansicht [View] die Auswahl Winkeleingabe [Angle entry] getroffen wurde.

  • Der Dialogbereich Export ist bei der Auswahl von Voransichten generieren [Generate previews] deaktiviert.

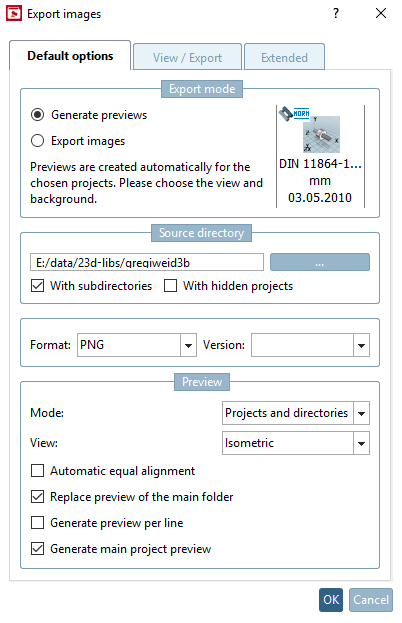

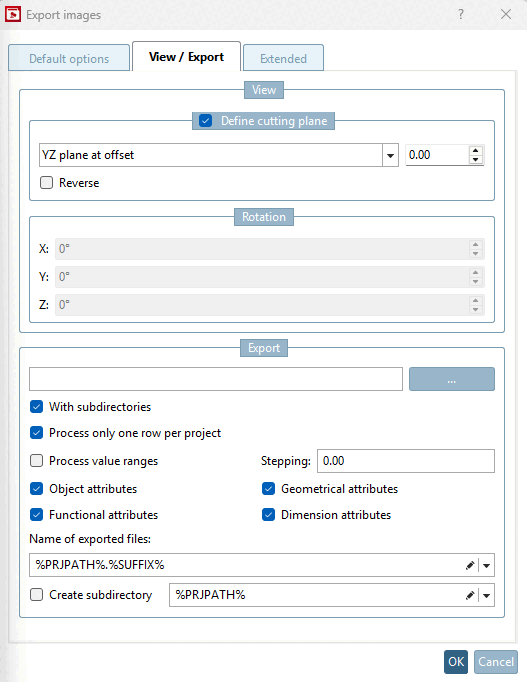

Exportmodus [Export mode]: Voransichten generieren [Generate previews]

Exportmodus [Export mode]: Voransichten generieren [Generate previews]

Wenn alle Einstellungen getroffen sind, drücken Sie bitte OK.

[Warnung]Warnung

Mit Erzeugen eines neuen Vorschaubildes wird das bestehende überschrieben!

[Hinweis]Hinweis

Sollte das neue Vorschaubild nicht unmittelbar erscheinen, gehen Sie zunächst eine Ebene höher und kehren dann anschließend wieder zum geänderten Projekt zurück.

In jedem Fall werden die erzeugten (oder geänderten) Vorschaubilder nach einem Neustart von PARTdataManager angezeigt.

5.8.2.1.15.4.1.2.3. Registerseite "Erweitert"

Logdatei [Log file]:

Speicherort der Logdatei, in die der Exportvorgang protokolliert wird.

Der eingetragene Standardpfad weist auf Ihr persönliches Benutzer-Verzeichnis. Mittels Durchsuchen ... können Sie den Pfad anpassen.

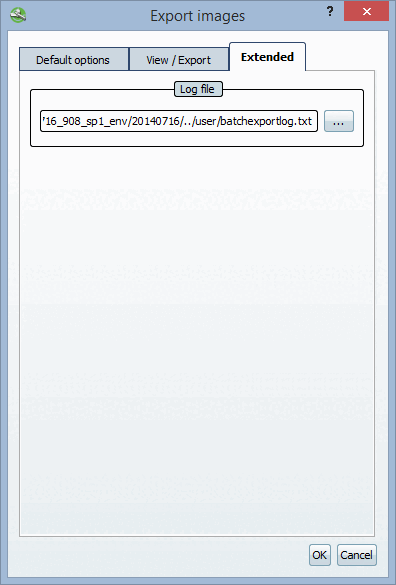

Exportmodus [Export mode]: Voransichten generieren [Generate previews] -> Registerseite "Erweitert [Extended]"

Exportmodus [Export mode]: Voransichten generieren [Generate previews] -> Registerseite "Erweitert [Extended]"

Wenn alle Einstellungen getroffen sind, drücken Sie bitte OK.

[Warnung]Warnung

Mit Erzeugen eines neuen Vorschaubildes wird das bestehende überschrieben!

[Hinweis]Hinweis

Sollte das neue Vorschaubild nicht unmittelbar erscheinen, gehen Sie zunächst eine Ebene höher und kehren dann anschließend wieder zum geänderten Projekt zurück.

In jedem Fall werden die erzeugten (oder geänderten) Vorschaubilder nach einem Neustart von PARTdataManager angezeigt.

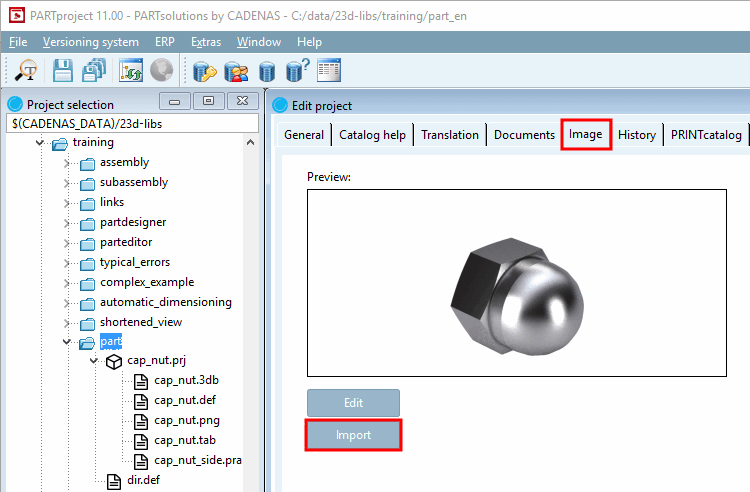

5.8.2.1.15.4.1.3. Alternative: Vorschaubild extern erstellen und importieren

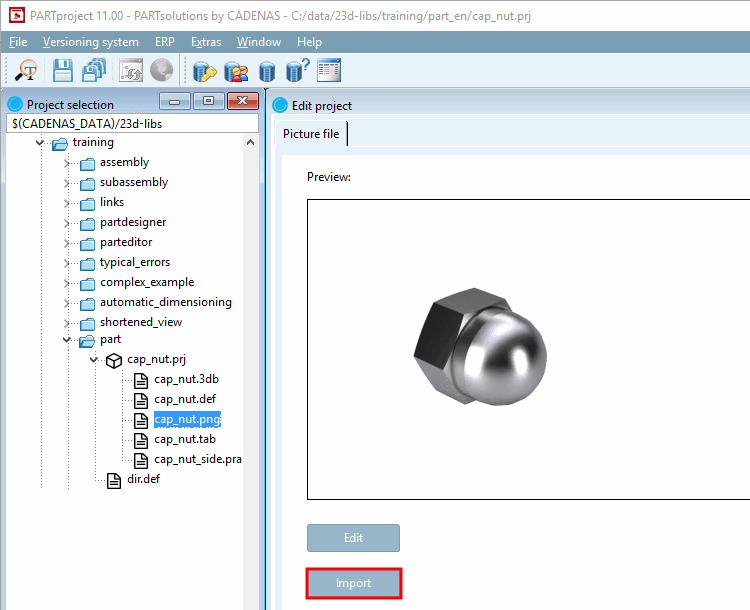

Die extern erstellten Vorschaubilder (*.png) werden in PARTproject mittels Importieren [Import] auf Verzeichnis- bzw. Projektebene abgespeichert.

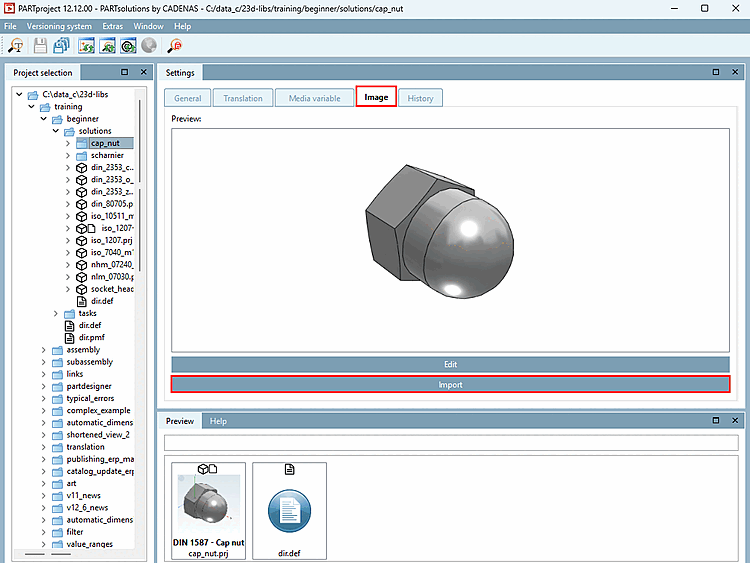

Vorschaubild auf Verzeichnisebene importieren

Vorschaubild auf Verzeichnisebene importieren

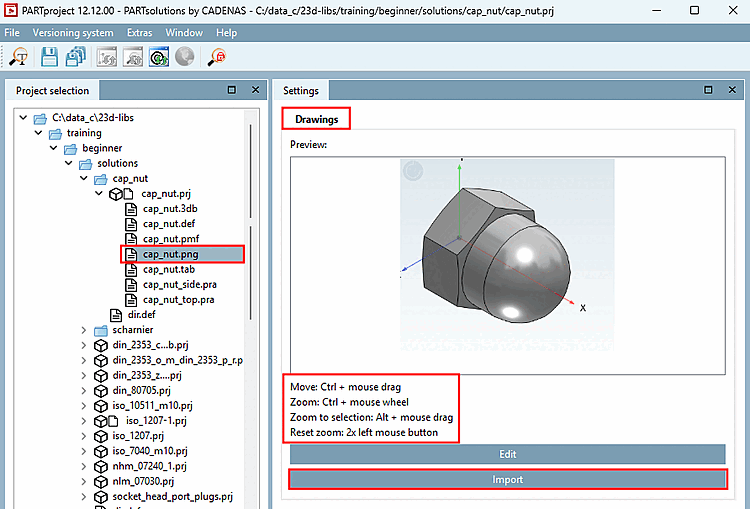

Vorschaubild auf Projektebene importieren

Vorschaubild auf Projektebene importieren

Detaillierte Hinweise finden Sie unter Abschnitt 5.9.12, „Registerseite: Bild “.

5.8.2.1.15.4.2. Bilddaten exportieren

Mit der Option Bilddaten exportieren [Export images] werden Bilddaten per Batchlauf in einem bestimmten Dateiformat in ein angegebenes Zielverzeichnis exportiert. Es stehen die Dateiformate Animated GIF, BMP, GIF, JPEG,Maxwell Render, PNG, POV-Ray, QR Code, TIFF zur Verfügung.

In Abhängigkeit vom gestarteten CAD auch alle nativen Formate und neutralen Formate. (Hierfür wird eine Batch Lizenz benötigt.)

Da eventuelle Fehler in einer Logdatei protokolliert werden, kann bereits vorab die „Exporttauglichkeit“ von - in PARTsolutions angelegten - Teilen getestet werden.

Im Folgenden werden die Einstellungsoptionen detailliert erläutert:

5.8.2.1.15.4.2.1. Registerseite "Standardoptionen"

  • Exportmodus [Export mode]:

    Wählen Sie die Option Dateien exportieren [Export files].

  • Quellverzeichnis [Source directory]

    Das Quellverzeichnis ist bereits automatisch ermittelt. In der Regel ändern Sie den Feldeintrag nicht.

    Mittels Durchsuchen ... können Sie den Pfad bei Bedarf anpassen.

    • Mit Unterverzeichnissen [With subdirectories]

      Optional können Sie die Unterverzeichnisse für das Erzeugen der Vorschaubilder einbeziehen.

    • Mit versteckten Projekten [With hidden projects]

      Optional können Sie versteckte Projekte für das Erzeugen der Vorschaubilder einbeziehen.

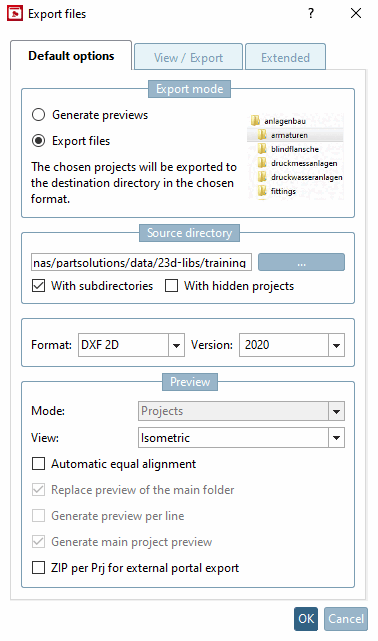

Exportmodus [Export mode] -> Dateien exportieren [Export files]

Exportmodus [Export mode] -> Dateien exportieren [Export files]

  • Format / Version

    Wählen Sie im Listenfeld das gewünschte Format (mittels Version kann das Format bei bestimmten Formaten spezifiziert werden).

    Es stehen die Dateiformate Animated GIF, BMP, GIF, JPEG,Maxwell Render, PNG, POV-Ray, QR Code, TIFF zur Verfügung. In Abhängigkeit vom gestarteten CAD auch alle nativen und neutralen Formate. Vergleiche die im PARTdataManager Export-Menü auswählbaren Formate. Detaillierte Informationen zu den Exportformaten finden Sie unter Abschnitt 3.1.9, „ Export in verschiedene Dateiformate (ohne PARTsolutions-Schnittstelle) “ in PARTsolutions Anwender - Handbuch.

  • Vorschau [Preview]:

    • Modus [Mode]:

      Beim Exportmodus [Export mode] "Dateien exportieren [Export files]" bleibt diese Einstellung inaktiv.

    • Ansicht [View]: Wählen Sie im Listenfeld die gewünschte Perspektive für die Vorschaubilder.

      • Isometrisch [Isometric]

      • Dimetrisch [Dimetric]

      • Trimetrisch [Trimetric]

      • Oben [Top]

      • Unten [Bottom]

      • Vorne [Front]

      • Hinten [Back]

      • Rechts [Right]

      • Links [Left]

      • Winkeleingabe [Angle entry]

        Siehe auch Rotation.

    • Preview des Hauptordners überschreiben [Replace preview of the main folder]

    • Preview pro Zeile erzeugen [Generate preview per line]:

      Nur aktiv bei Auswahl der Option Voransichten generieren [Generate previews].

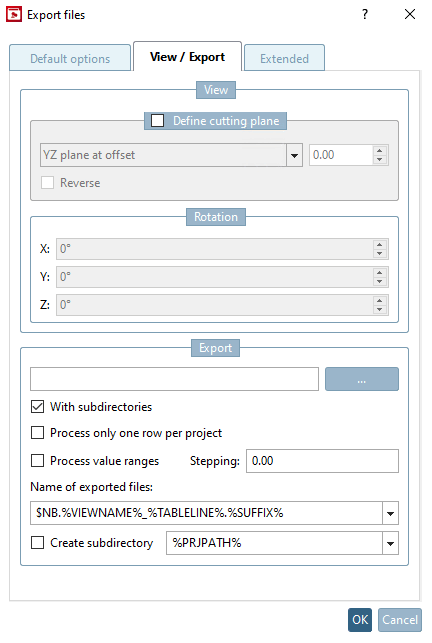

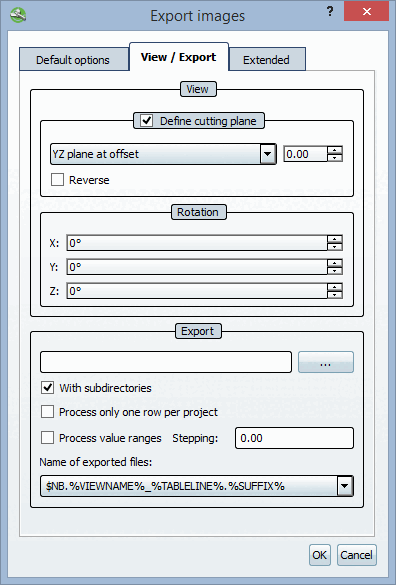

5.8.2.1.15.4.2.2. Registerseite "Ansicht / Export"

  • Ansicht [View]:

    Der Dialogbereich Ansicht [View] ist standardmäßig deaktiviert.

    Zur Aktivierung setzen Sie bitte ein Häkchen in das Auswahlkästchen Schnittebene definieren [Define cutting plane].

    Wählen Sie im Listenfeld die gewünschte Schnittebene und den Abstand.

  • Rotation:

    Der Dialogbereich Rotation ist nur aktiv, wenn auf der Registerseite Standardoptionen [Default options] unter Vorschau [Preview] -> Ansicht [View] die Auswahl Winkeleingabe [Angle entry] getroffen wurde.

Exportmodus [Export mode]: Voransichten generieren [Generate previews]

Exportmodus [Export mode]: Voransichten generieren [Generate previews]

  • Export:

    • Bestimmen Sie für die Exportdateien mittels Durchsuchen ... ein Zielverzeichnis.

    • Mit Unterverzeichnissen [With subdirectories]

      Optional können Sie die Unterverzeichnisse für das Erzeugen der Exportdateien einbeziehen.

    • Nur eine Zeile pro Projekt verarbeiten [Process only one row per project]:

      Begrenzen Sie die ausgelesenen Tabellen-Zeilen pro Projektdatei auf eine Ausprägung.

    • Wertebereiche verarbeiten [Process value ranges]:

      Projektdateien mit Wertebereichen können unter Angabe einer Schrittweite [Stepping width] aufgespaltet werden. Wenn diese Option deaktiviert ist, wird nur der aktuell eingestellte Wert (also eine Ausprägung) ausgelesen.

      [Hinweis]Hinweis

      Nicht zu kleine Schrittweite wählen, sonst zu viele Ausprägungen!

    • Namen für exportierte Dateien [Names for exported files]

      Wählen Sie im Listenfeld die gewünschte Option für die Namensregel.

      Über die angegebene Syntax wird der Dateiname der Exportdatei zusammengesetzt. Im Listenfeld sind bereits Beispiele vorgegeben:

      Z.B. Normbezeichnung NB, gefolgt von Ansichtsname VIEWNAME (z.B. Frontansicht) und der Dateiendung SUFFIX . Sie können diese Zusammensetzung natürlich nach Ihren Vorstellungen ändern.

Wenn alle Einstellungen getroffen sind, drücken Sie bitte OK.

[Hinweis]Hinweis

Nach einem Neustart von PARTdataManager werden die erzeugten (oder geänderten) Vorschaubilder angezeigt.

5.8.2.1.15.4.2.3. Registerseite "Erweitert"

Auf der Registerseite Erweitert [Extended] sind standardmäßig die Dialogbereiche Logdatei [Log file] und CSV Filter [CSV filter] nur dann aktiv, wenn als Exportmodus [Export mode] die Option Dateien exportieren [Export files] ausgewählt ist.

  • Logdatei [Log file]

    Speicherort der Textdatei, in die der Exportvorgang protokolliert wird.

    Der eingetragene Standardpfad weist auf Ihr persönliches Benutzer-Verzeichnis. Mittels Durchsuchen ... können Sie den Pfad anpassen.

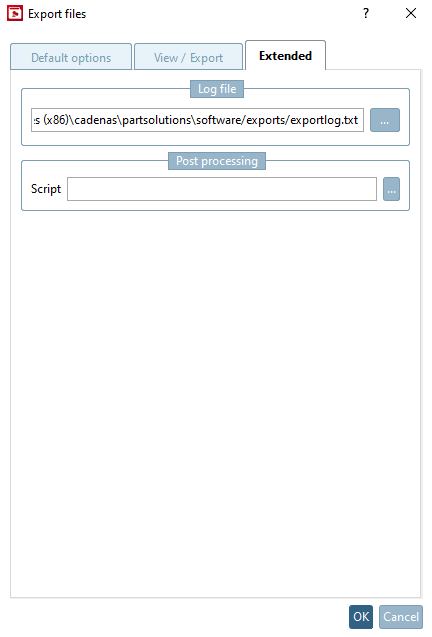

Exportmodus [Export mode]: Dateien exportieren [Export files] -> Registerseite "Erweitert [Extended]"

Exportmodus [Export mode]: Dateien exportieren [Export files] -> Registerseite "Erweitert [Extended]"

Wenn alle Einstellungen getroffen sind, drücken Sie bitte OK.

[Hinweis]Hinweis

Nach einem Neustart von PARTdataManager werden die erzeugten (oder geänderten) Vorschaubilder angezeigt.



[21] Nur im Developer-Modus. Detaillierte Informationen zur Einstellung des Modus finden Sie unter Abschnitt 1.6.4.3.3.1, „ Key "IsAdmin" - Benutzer Modus “ in PARTsolutions Administration - Handbuch.
