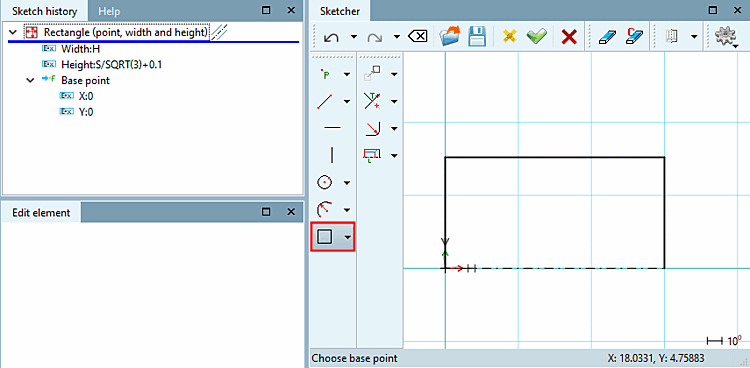

Klicken Sie auf den Button Rechteck einfügen. Die Breite des Rechtecks ist später die Höhe der Hutmutter und die Höhe des Rechtecks stellt den Rohkörper für den halben Sechskant dar (Achtung: Gemeint ist hier der Außendurchmesser des Sechskants, nicht die Schlüsselweite).
Rohkörper deshalb, weil der eigentliche Sechskant mittels Sketch 2 ausgeschnitten wird. Die Höhe muss für alle Ausprägungen etwas größer sein als der Außenradius des Sechskants.
Sechseck mit Innenkreis = Schlüsselweite und Außenkreis (Schlüsselweite ~ 0.866 * Sechskantaußenradius)
Ziehen Sie vom Nullpunkt ausgehend ein Rechteck mit Breite = H und Höhe = S/SQRT(3) + 0.1 auf. (Die Höhe ist damit etwas größer als der Außenradius des Sechskants.)

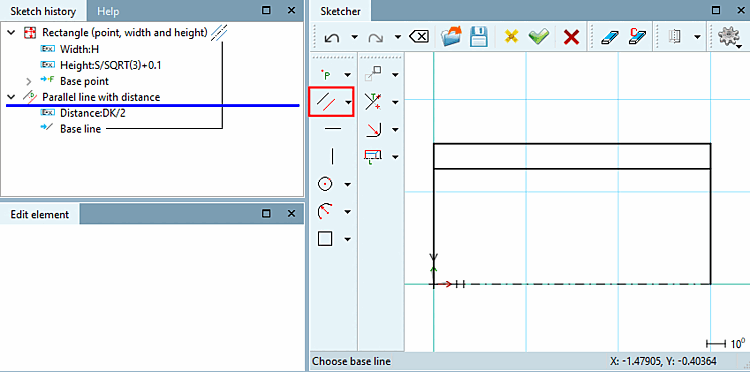

Klicken Sie auf den Button Parallele einfügen.
Wählen Sie die Basislinie und positionieren Sie die Parallele im Abstand DK/2 (DK = Hutdurchmesser).

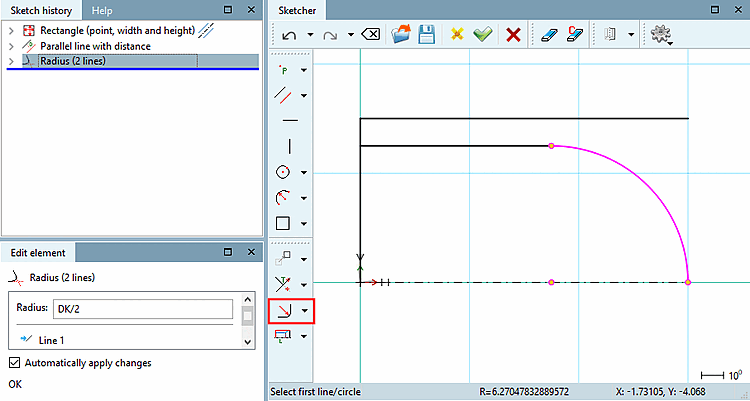

Klicken Sie auf den Button Verrundung an 2 Elemente.
Bestimmen Sie erste und zweite Linie und danach die grobe Position des Kreissegmentes. Legen Sie im Dialog den Radius mit DK/2 fest (DK = Hutdurchmesser).

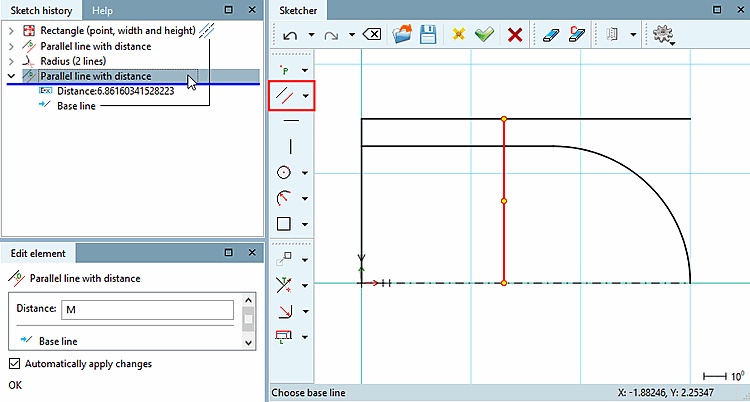

Klicken Sie auf den Button Parallele einfügen.
Wählen Sie die linke Seite als Basislinie und positionieren Sie die Parallele im Abstand M (M = Höhe Sechskant).

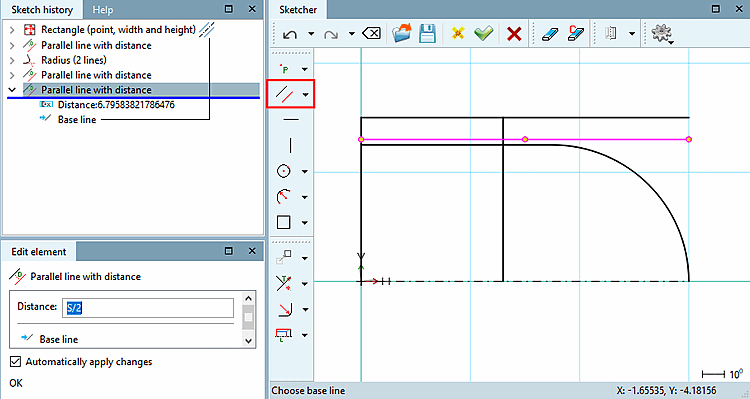

Klicken Sie auf den Button Parallele einfügen.
Wählen Sie die Rotationsachse als Basislinie und positionieren Sie die Parallele im Abstand S/2 (S = Schlüsselweite).

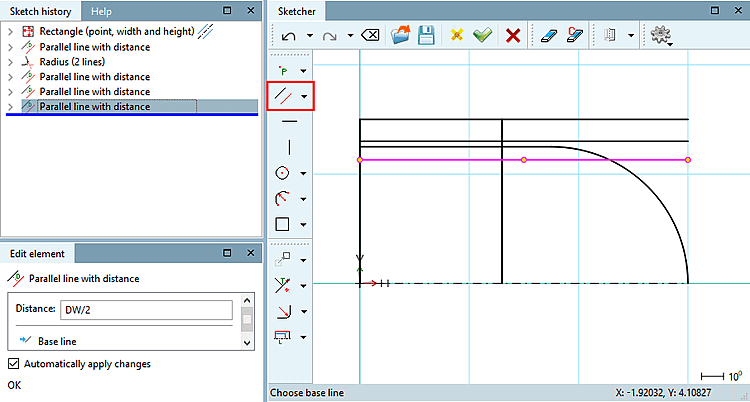

Klicken Sie auf den Button Parallele einfügen.
Wählen Sie die Rotationsachse als Basislinie und positionieren Sie die Parallele im Abstand DW/2 (DW = Außendurchmesser Anlagefläche).

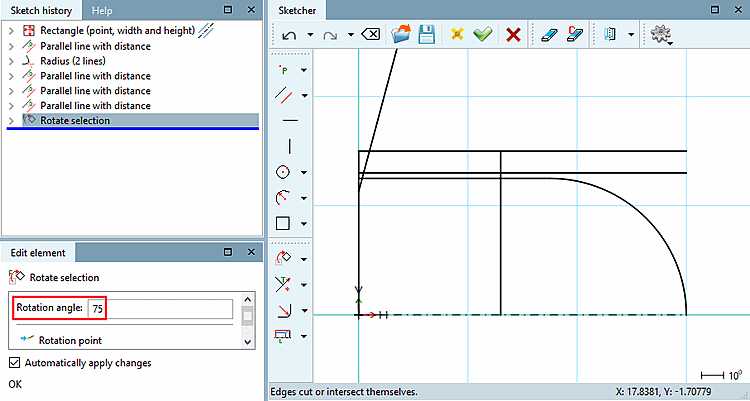

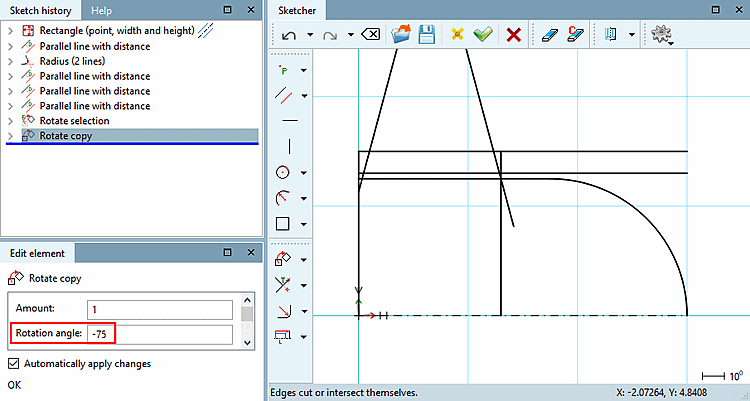

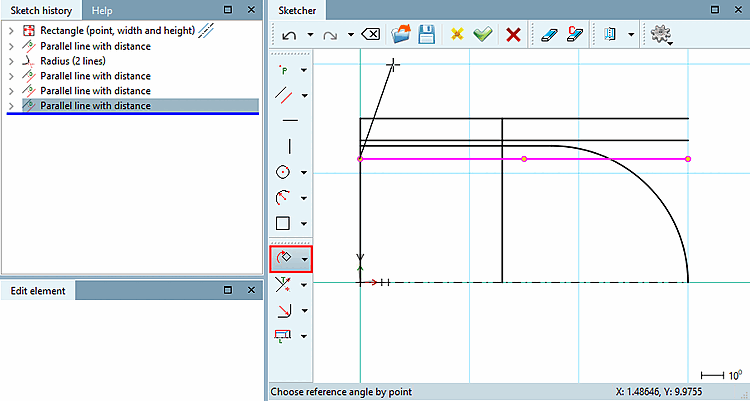

Außenfase am Sechskant erstellen: Selektion kopieren und rotieren

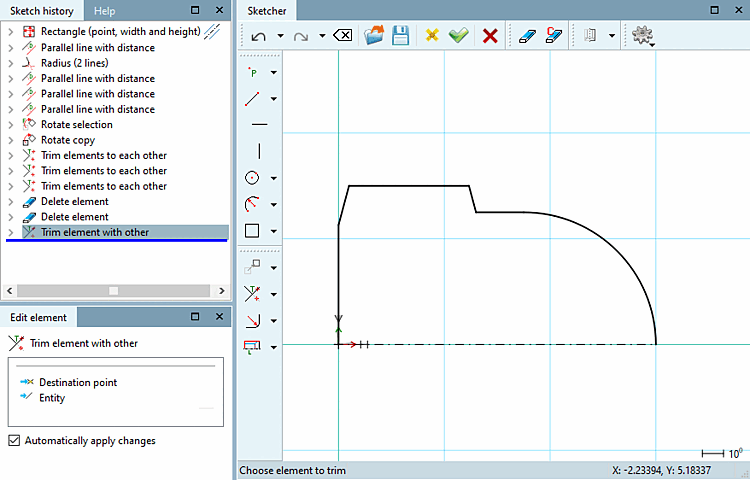

Entfernen Sie mittels der Funktionen Elemente aufeinander trimmen, Element löschen und Element auf ein anderes trimmen alle überflüssigen Linien.
