2.8.1. Sketch 1 – „Rohkörper“ der Hutmutter

2.8.1.1. Sketch 1 erstellen
2.8.1.2. Sketch 1 abschließen
2.8.1.3. Festkörper rotieren

Beginnen Sie mit der Erstellung des "Rohkörpers" der Hutmutter.

  1. Selektieren Sie im Dockingfenster 3D Historie die Ausgangsebene XY.

    -> Die gewählte Ebene wird mit einer Netzstruktur unterlegt angezeigt.

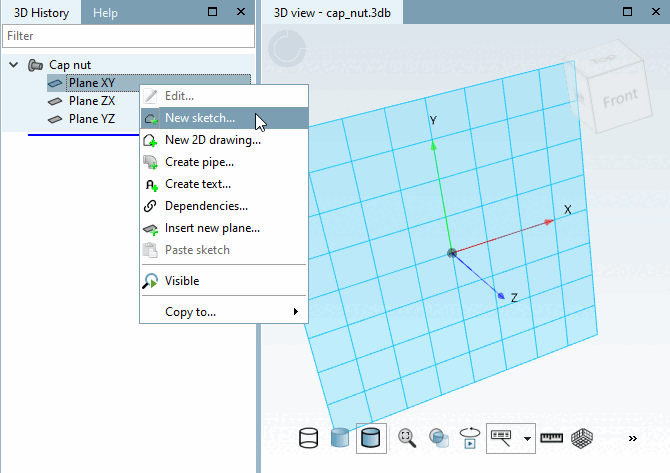

  2. Rufen Sie mit der sekundären Maustaste das Kontextmenü der Plane XY auf.

  3. Klicken Sie auf den Punkt Neuer Sketch....

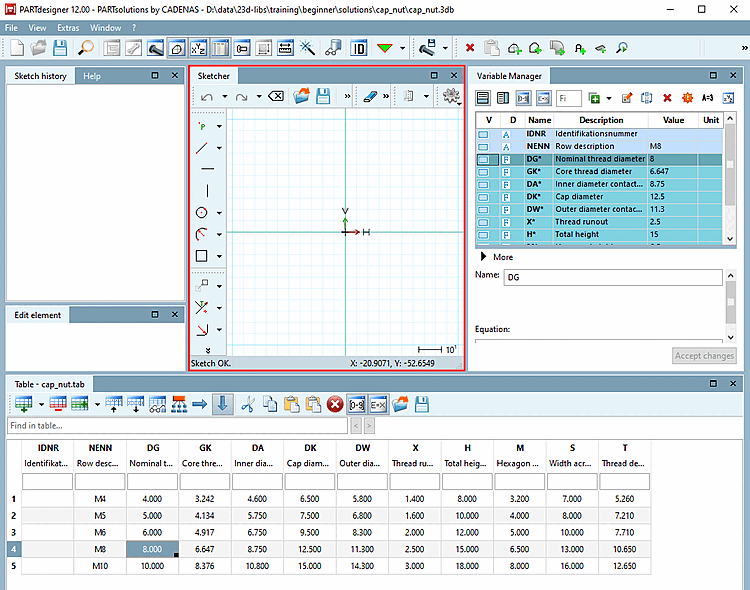

    -> Der Sketcher wird geöffnet.

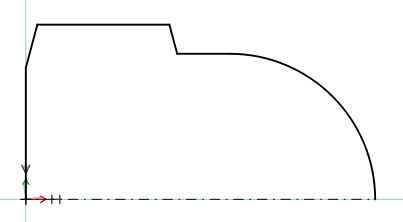

In den nächsten Schritten soll der 2D-Sketch der Hutmutter, wie unten abgebildet, erstellt werden.

Sketch Hutmutter

Sketch Hutmutter

[Hinweis]Hinweis

Nutzen Sie beim Erstellen Ihrer Zeichnung die Hinweise in der Fußzeile des PARTdesigner. Dort können Sie sich stets über den Zeichnungszustand bzw. nächsten Schritt informieren.
