Legen Sie mittels Kontextmenübefehl an beliebiger Stelle (hier beispielhaft unter training/beginner/solutions) einen neuen Ordner cap_nut_2 an.

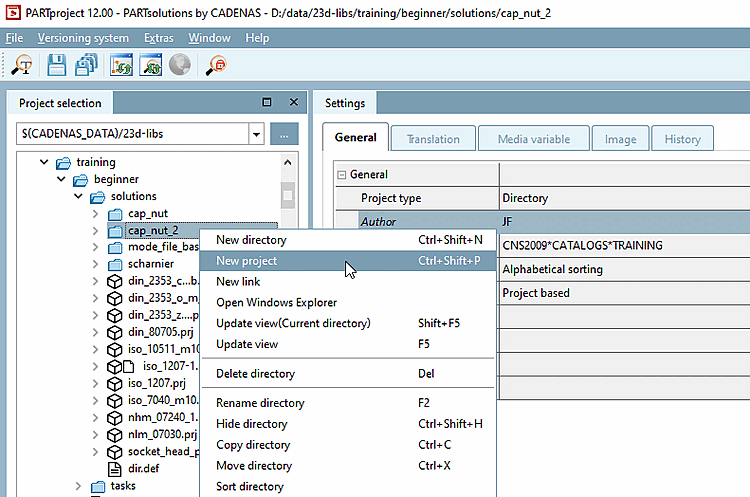

Rufen Sie mit der sekundären Maustaste das Kontextmenü des Ordners auf und klicken Sie Neues Projekt.

-> Das gleichnamige Dialogfenster öffnet sich.

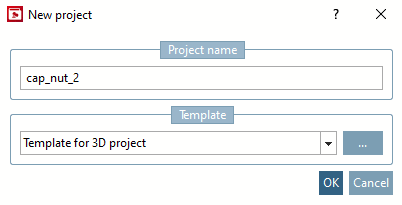

Geben Sie den Namen des neuen Projekts ein und wählen Sie unter Vorlage die Option Vorlage für 3D-Projekt (Listenfeld).

-> Das neue Projekt cap_nut_2.prj wird in den Verzeichnisbaum eingefügt.

Aufgrund der gewählten Vorlage sind bereits „Blanko-Dateien“ für Geometrie (cap_nut_2.3db) und Tabelle (cap_nut_2.tab) vorhanden. Diese müssen noch mit Inhalt versehen werden.

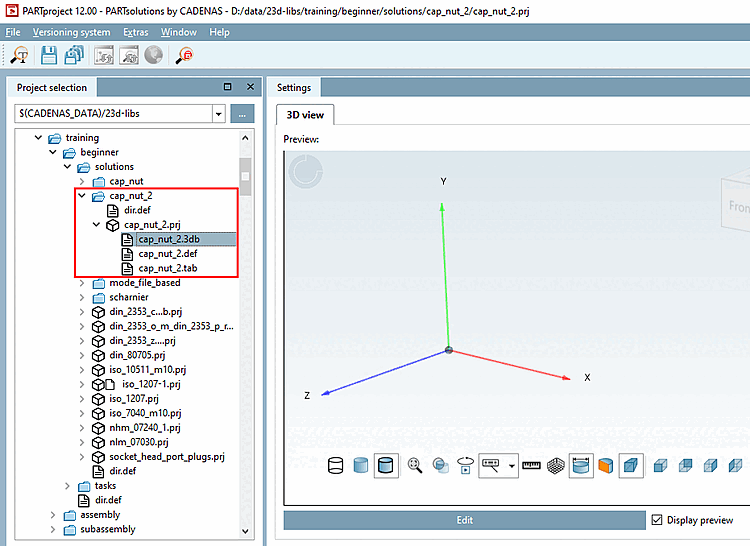

Klicken Sie zunächst auf den Namen der Geometrie-Datei cap_nut.3db.

-> Dialogbereich Einstellungen: Momentan ist noch keine Vorschau der Geometrie zu sehen.

Um PARTdesigner aufzurufen, klicken Sie auf den Button Bearbeiten.

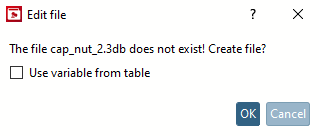

-> Da die Datei noch ohne Inhalt ist, werden Sie im Dialogfenster Datei bearbeiten gefragt, ob sie angelegt werden soll.

Das Optionsfeld Variablen aus der Tabelle übernehmen ist nicht relevant, da noch keine Tabelle existiert, aus der Sie Variablen übernehmen könnten.

Klicken Sie OK.

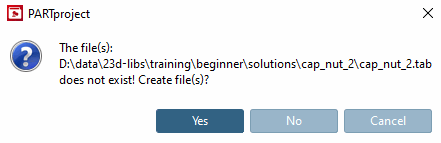

-> Tab-Datei anlegen?

Klicken Sie Ja.

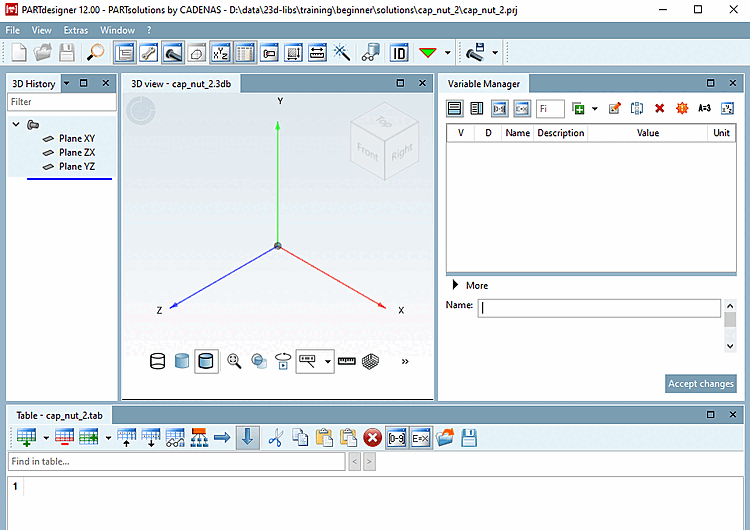

-> PARTdesigner wird gestartet.

3D-Ansicht und Tabelle sind noch leer.
