2.8.2. Sketch 2 –
Hutmutter-Sechskant
Um
den Hutmutter-Sechskant zu erzeugen, muss ein weiterer 2D-Sketch erstellt
werden, der als „Schablone“ über den bereits
vorhandenen Hutmutter-„Rohkörper“ fährt und das überstehende Material
entfernt.
Wählen Sie für
Sketch 2 die Ebene
YZ:

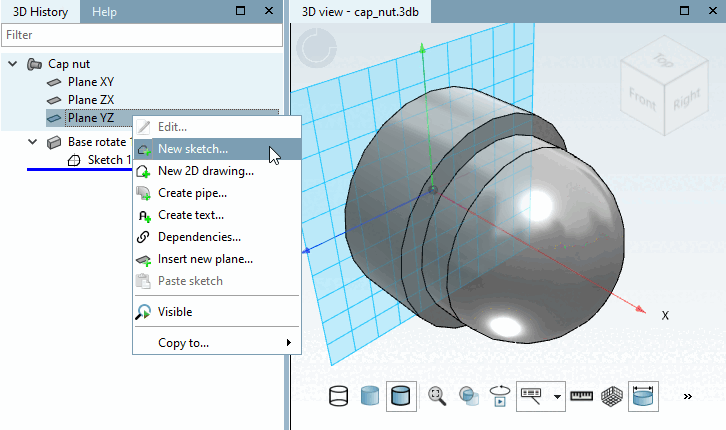

Klicken Sie im Dialogbereich 3D Historie mit der sekundären Maustaste
auf Plane
YZ.
Wählen Sie im Kontextmenü den Befehl Neuer Sketch....
-> Die
Ansicht wechselt wieder in den Sketcher.
