Bemaßungsansichten werden in Form von pra-Dateien in PARTproject in das Projekt eingebunden und später im PARTdataManager, im Dockingfenster Technische Angaben oder in Tooltips von Vorschaubildern angezeigt.
![[Hinweis]](https://webapi.partcommunity.com/service/help/latest/pages/de/partsolutions_user/doc/images/note.png) | Hinweis |
|---|---|
Für das
Schulungsbeispiel wurden unter Detaillierte Informationen zum Erstellen von *.pra-Dateien finden Sie unter Abschnitt 5.11.2, „Bemaßungsansichten extern erstellen und importieren/konvertieren“ in eCATALOGsolutions - Handbuch. | |

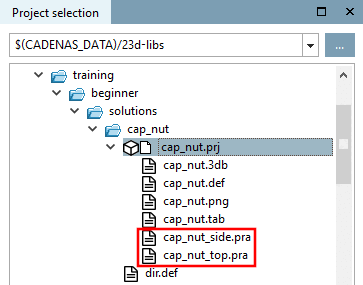

Kopieren Sie die pra-Dateien von

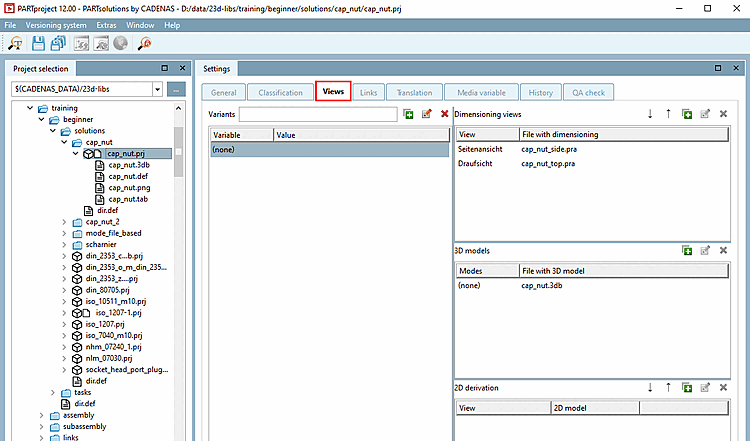

.../beginner/solutions/cap_nutnach.../xy(das von Ihnen gewählte Verzeichnis zur Anlage des Projekts).Öffnen Sie auf der Registerseite Einstellungen die Registerseite Ansichten.
Unter Bemaßungsansichten klicken Sie zuerst ins Feld Ansicht und wählen die entsprechende Ansicht, dann ins Feld Datei mit Bemaßung, um die zugehörige 2D-Datei (*.pra) festzulegen.
Wiederholen Sie dies für alle benötigten Dateien. Um neue Zeilen anzulegen, klicken Sie auf den Button Neu
.-> Die Bemaßungsansichten sind nun Teil des Projekts.

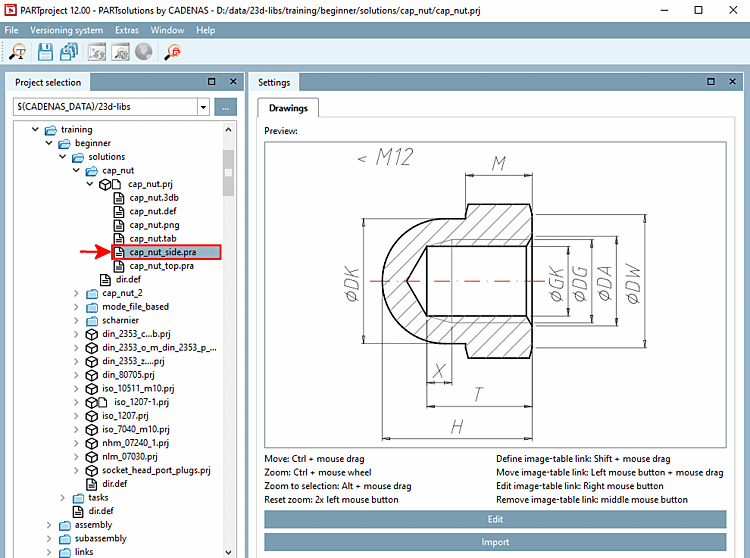

Sobald Sie eine der Ansichten (hier die Seitenansicht) anklicken, erscheint die entsprechende Bilddatei als Vorschau.

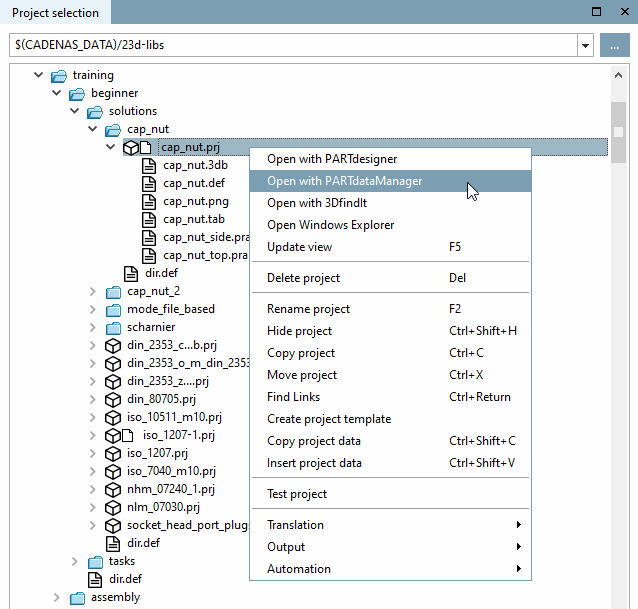

Klicken Sie in PARTproject, im Kontextmenü des gewünschten Projekts auf Mit PARTdataManager öffnen.

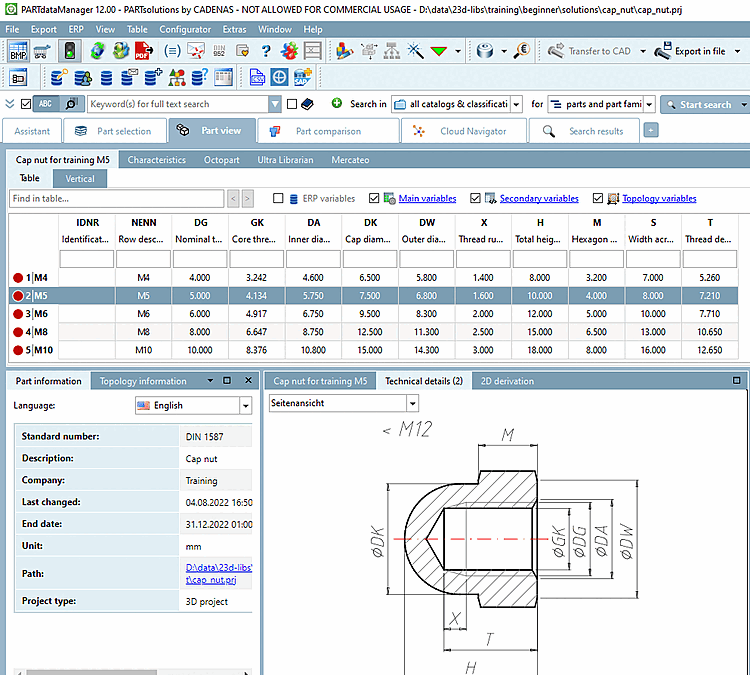

Im PARTdataManager, im Dockingbereich Technische Angaben finden Sie die eingefügten und entsprechend bemaßten 2D-Ansichten der Hutmutter.
Alternativ oder zusätzlich können Bemaßungsansichten auch als 3db- oder tif-Datei bereitgestellt werden:
Mit PARTdesigner können Sie aus Standardansichten Bemaßungsansichten erstellen, den Bemaßungs-Text nach verschiedenen Vorgaben generieren und verschiedene zusätzliche Versionen für den PARTdataManager verfügbar machen.
Details hierzu finden Sie unter Abschnitt 5.11.1, „Bemaßungsansichten mit PARTdesigner erstellen“ in eCATALOGsolutions - Handbuch.
*.tif-Dateien können beispielsweise aus Papierkatalogen mittels Scannen erstellt werden.
